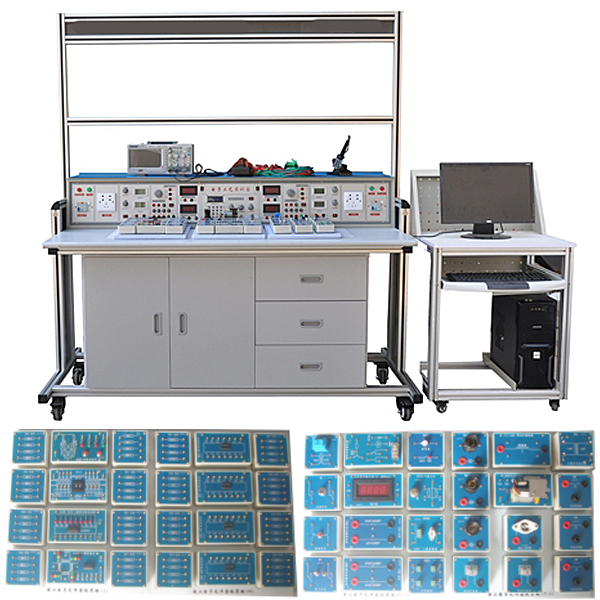

電子產品設計與制作實訓裝置

本實驗臺適用來高職高專及高級技師的實驗、實驗要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模仿電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電子線路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模仿與數字電子線路模型塊的數學與實驗實驗，還可以適用電子實驗；電子元件識別與檢驗測量試驗、電子線路板焊接、電子設備裝配、電子設備調動測量試驗、PCB板圖的設計等實驗項目。

電工電子創新實驗?zāi)Ｐ蛪K由有機塑料盒及PCB板含有概括，而而而且含有概括多個集合模型塊，為學生提供了一個實行綜合應用、創新實驗，可充分發揮學生潛能的完全開放的平臺。

二、設備技術功能數值參考規格

（1）作業電源：兩相三線 AC 220V±10%  50Hz

（2）溫度（℃）（℃）（℃）：－10～40℃；環境濕度：≤90%（25℃）

（3）外觀尺寸：長×寬×高=1600×850×1920mm

（3）整機功耗：≤700V.A

（5）安全保障功能：設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線。

三、設備功能特別點

1、由檢驗書本知識，轉向綜合應用書本知識，實驗、實驗安排以培養能力為主導，以技術應用為目標，接近生產實際。

2、由學生單獨自主去搭建實驗、實驗電子線路，各種模型塊精心配備裝備裝備，有多個應用集合部位件，模型塊應用透明有機盒，兼作實物示教，一舉多得。電工電子單元模型塊共有156個，其中不僅含有概括實驗指導書項目所需的單元，還為學生可能實行的創新與探索，配備裝備裝備了較齊全的單元。

3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子設備線路的裝配調動測量試驗和排故，還可做競技比賽、課程設計、畢業設計和科技研發；而而而而且模型塊維修便利，可放手讓學生實操、試驗，無后顧之憂。

4、與本裝置實驗項目均經過反復斟酌、精心配備裝備裝備；其中有許多電工電子設備線路，不僅有利于知識的實際應用，而而而而且可以大大提升學生的學習掌控把握掌控把握掌控把握興趣。

5、本裝置設定有各類模型塊1多個，設定有廣闊的延伸空間，本裝置可完成<模仿電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實驗項目，這樣可充分發揮本實驗臺的運用率，并可節省實驗實驗場地，性價比大大提升。

電子設備設計與制作實驗裝置,機電設備裝配技能實驗臺

機電設備裝配技能綜合實驗臺依據機械類、機電類中等職業學校相關專業教學標準，緊密集合行業和企業需求而設計，該平臺實操技能對接國家職業標準，貼合企業實際崗位能力要求，如《機械設備裝配工國家職業標準》、《機修鉗工》、《集合機床實操工國家職業標準》；平臺可以工業現場的經經經典型任務為實踐項目，以完成項目式教學，便利學生在"做中學、學中做"，設定有可實操性和實用性。經過完成機械設備識圖與裝配工序技藝的編寫，零部位件裝配及調動，集合機床、經經經典型機床及機床部位件的裝配與調動，裝配重量（kg）檢驗和設備的調動測量試驗、運行與試加工等技能，提升學生綜合職業能力，對中職加工制造類專業機械裝配實驗室建造設計起到示范和引領作用。
一、設備特別點
設備依據相關國家職業標準、行業標準職業及崗位的技能要求，集合機械裝配技術領域的特別點，能讓學生在較為真實的環境中實行實驗，以鍛煉學生的職業能力，提升職業素養。
以實際作業任務為載體，按照機械設備的裝配過程及加工過程中的特別點劃分作業實施過程，分部位件裝配及調動、整機裝配及調動、試加工等職業實踐活動，著重培養學生機械裝配技術所需的綜合能力。
二、技術功能
1.寫入電源:三相四線（或三相五線）～380V±10% 50Hz
2.平臺容量（KV）（KV）（KV）:＜0.5kVA
3.作業環境:溫度（℃）（℃）（℃）-10℃～+40℃ 相對濕度≤85%（25℃） 海拔＜4000m
4.微型異步電機:電壓（V）（V）（V）380V，功率（W）（W）（W）60W
5.交流ACACAC減慢速度電機2臺:1臺規格限定功率（W）（W）（W） 90W，減慢速度比 1:25 1臺規格限定功率（W）（W）（W） 40W，減慢速度比 1:3
6.整體外觀尺寸：1520mm×710mm×1175mm（實驗臺）、900mm×600mm×750mm（實操臺）、
7.安全保護:具電流（A）（A）（A）型漏電保護，安全符合國家標準
三、裝置含有概括
本裝置可完成純機械式自動加工功能，有變速動力箱給設備提供兩路傳動動力，一路動力經過電磁離合器的開合控制精密分度頭的四分度，在精密分度頭的作業臺上裝配四個偏心輪夾緊夾具，在分度頭分度過程中工件自動送料，由偏心輪夾緊方法的夾具使工件夾緊，加工完的工件經過凸輪旋柄檔桿使偏心輪夾緊夾具松開把工件落到料盤里；一路經過同步帶輪傳動連接錐齒輪軸，錐齒輪分配器又分為三路傳動，一路由錐齒輪、圓柱凸輪帶動自動鉆床完成進給、退刀功能；其中二路由錐齒輪軸上裝配由可調的盤型凸輪、限位開關裝置，可控制電磁離合器的電子線路信號，使分度頭與自動鉆床、自動打標機協作動作；第三路由雙萬向聯軸器、齒輪齒條連桿機構控制自動打標機的圓錐滾子離合器，自動打標機由三相異步電機帶動曲軸完成鋼印敲打的功能。
