簡要描述：

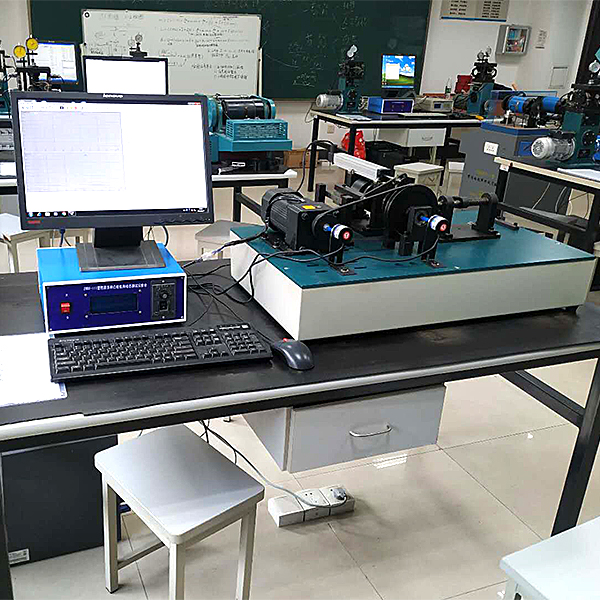

凸輪機構運動與測試分析實驗臺,凸輪機構實驗裝置根據凸輪輪廓的檢測數據和測量獲的凸輪機構基本尺寸，利用計算機反求從動件的位移、類速度和類加速度的數值函數變化規律。
概述
在現代《機械原理》教學中，越來越注重對學生進行理論與實踐相結合的教學方式，注重培養學生的動手能力和創新意識，注重培養學生對現代虛擬設計和現代測試手段的靈活運動能力。凸輪機構是機械中的常用機構，隨著現代工業的發展，機械自動化和半自動化得日益普及，凸輪機構得到了更廣泛的應用。
功能及特點
（1）凸輪運動精密測量實驗臺具有凸輪廓線手動測試和自動測試功能。通過實驗了解凸輪廓線的測試方法。
（2）具有凸輪輪廓曲線反求計算功能,根據凸輪輪廓的檢測數據和測量獲的凸輪機構基本尺寸，利用計算機反求從動件的位移、類速度和類加速度的數值函數變化規律。
（3）利用計算機對凸輪機構從動件的運動參數進行采集、處理，做出實測的從動件運動規律實測曲線， 并通過計算機對該機構的運動進行數模仿真，做出相應的從動件運動規律理論曲線，從而深入了 解不同規律的盤形凸輪和圓柱凸輪機構的運動特點。
（4）通過凸輪機構運動參數曲線實測結果和理論仿真曲線的對比，比較兩者之間的差異，分析誤差原因。
（5）通過計算機對凸輪機構結構參數進行優化設計，對凸輪機構的運動進行仿真和測試分析，從而實現計算機輔助設計與計算機仿真和測試分析有效的結合，實現理論與實際的緊密結合，培養學生的實踐動手能力和創新意識。
子模塊A、采用3D虛擬仿真技術,采用AVI影視播放方式，界面生動美觀、易學易用，可以提高學生學習的興趣，加深學生對知識的理解和運用。通過三維拆卸裝配視頻動畫，生動地展示了變速箱、離合器蝸桿傳動機構、齒輪減速器、間歇回轉工作臺、沖床機構、動力源、送料機構等模塊的拆卸和裝配過程?？蓪崿F(xiàn)以下功能：鉗工裝配技術的基本知識及介紹，鉗工裝配技術主要組成器件的結構及工作原理，變速箱的虛擬拆裝、三維動畫視頻講解演示，離合器蝸桿傳動機構的虛擬拆裝、三維動畫視頻講解演示，齒輪減速器的虛擬拆裝、三維動畫視頻講解演示，間歇回轉工作臺的虛擬拆裝、三維動畫視頻講解演示，沖床機構的虛擬拆裝、三維動畫視頻講解演示，動力源的虛擬拆裝、三維動畫視頻講解演示，送料機構的虛擬拆裝、三維動畫視頻講解演示。
子模塊B、軟件基于C#和JS語言編程設計，可自行根據電腦配置選擇不同的交互界面大小，可選流暢畫質，中等畫質，完美畫質等六級畫質等級?？蛇x擇齒輪軸系、蝸桿軸系等十多種軸系機構進行安裝、拆卸、裝配、零部件測量、考核等。零件拆裝的步驟過程中有智能提醒，軟件內的模型均采用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部件一般無二，設有非標零件庫、標準零件庫、測量工具庫供拆裝選擇。
子模塊C、系統內置的工具庫(如錘、呆扳手、拉馬、螺絲刀等)用于選擇工具拆卸減速器，零件拆卸后自動擺放整齊。
軟件內配有實驗的目的、步驟、要求等集成的電子實驗考核題及指導書。使用考核功能時，軟件隨機出題供學生回答，當學生答完題目時給出考核分?jǐn)?shù)。軟件可以進行全方位旋轉、放大、縮小觀看其細節。
主要技術參數
（1）盤形凸輪 8個可更換（8種典型運動規律） 基圓半徑50mm 凸輪廓線升程20mm
（2）圓柱凸輪 1個（2種運動規律）
（3）凸輪從動件形式:
尖頂直動從動件 1套
平底直動從動件 1套
滾子直動從動件 1套
滾子擺動從動件 1套
從動件可以根據實驗要求替換,偏距調整范圍可在-10～20mm
（4）光柵角位移傳感器:
脈沖數 360P 輸出電壓 5V 1個
脈沖數 1000P 輸出電壓 5V 1個
（5）直線位移傳感器：量程0～50mm 線性誤差＜0.5% 1支
（6）直流電機：功率 80W 調速范圍 0～1500r/min
（7）電 源：200V交流/50HZ
（8）外形尺寸： 530×400×300 （mm）
（9）重 量： 70kg
配置清單：
|
序號 |
配件名稱 |
數量 |
|
1 |
凸輪套件 |
1 |
|
2 |
光柵角位移傳感器 |
1 |
|
3 |
直線位移傳感器 |
1 |
|
4 |
直流電機 |
1 |
|
5 |
電源 |
1 |
|
6 |
使用說明書 |
1 |
常見問題：
1、如果我要購買凸輪機構運動與測試分析實驗臺,凸輪機構實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安 裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的凸輪機構運動與測試分析實驗臺,凸輪機構實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開凸輪機構運動與測試分析實驗臺,凸輪機構實驗裝置的發票，您需要提供開票資料。
3、你們的凸輪機構運動與測試分析實驗臺,凸輪機構實驗裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
