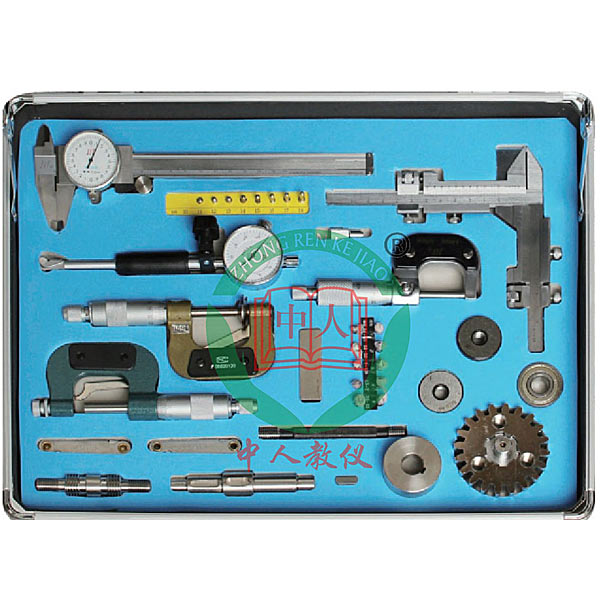

零件尺寸誤差測量實訓裝置

零件尺寸誤差測量實驗裝置,直線動作plc控制實驗臺

公差協作與技術測量是機械類專業非常重要的一門技術基礎課、技能課和應用課。是機械零件設計圖樣上的一項重要技術要求，更是機械設備的靜態和動態幾何精確度的重要含有概括部分。--科學技術的發展和生產水平的提升，對機械設備的幾何精確度也提出了越來越高的要求，幾何精確度已經形成了一門單獨的技術學科，并而而而且受到學術界和工程技術界有識之士的高度重視。
本系列裝置以設計工程師對精確度設計的實際要求為標準，集合實際教學情況和教學對象條件為前提，精心研制了一套課程課程課程理論與實際相集合的教學設備。適用來全日制普通高中、職工中學、職業中學、高職及本科院校機電類專業的零件設計與檢驗測量試驗、檢驗教學。
實驗項目
實驗一：零件基礎尺寸檢驗測量試驗
1.游標卡尺檢驗測量試驗零件長度尺寸;
2.外徑千分尺檢驗測量試驗零件外園尺寸;
3.內徑百分百檢驗測量試驗零件內孔尺寸;
實驗二：零件協作尺寸檢驗測量試驗
1.軸與孔協作尺寸檢驗測量試驗; (一)
2.軸與孔協作尺寸檢驗測量試驗; (二)
實驗三：滾動軸承尺寸檢驗測量試驗
1.深溝球軸承基礎尺寸檢驗測量試驗;
2.軸承與軸頸協作尺寸檢驗測量試驗;
3.軸承與孔協作尺寸檢驗測量試驗;
實驗四：平鍵及花鍵尺寸檢驗測量試驗
1.平鍵基礎尺寸檢驗測量試驗;
2.平鍵協作尺寸檢驗測量試驗;
3.花鍵基礎尺寸檢驗測量試驗;
4.花鍵協作尺寸檢驗測量試驗;
實驗五：普通螺紋尺寸檢驗測量試驗.1.普通螺紋基礎檢驗測量試驗;
2.外螺紋中徑尺寸檢驗測量試驗;
3.用螺紋環規和塞規檢驗內、外螺紋;



零件尺寸誤差測量實驗裝置,直線動作PLC控制實驗臺

注：?jiǎn)为?dú)配備裝備裝備plc、變頻器，也可協作PLC變頻調動速度實驗裝置使用

基礎簡介

是一套工業自動化生產線小車動作控制過程的縮微模型，應用步進電機滾珠絲杠傳動系統，完成傳動和定位要求。造型精美、體積緊湊、重量（kg）（kg）輕、堅固耐用，應用步進電機控制高重量（kg）驅動方案，有力保證系統平穩、精密和快捷響應能力。行程界限400MM，裝備有金屬感應（NPN）、霍爾（NPN）、光電傳感器（NPN）反饋控制，能適用大中專院?？删幊炭刂破骷夹g(shù)的教學、課程設計和畢業設計。

技術功能數值

電源：一相AC220V、50Hz
功率（W）（W）（W）：<200W
尺寸：不小于600*400*220mm

設備構造：

步進電機控制實驗?zāi)Ｐ团_(tái)架為金屬構造，實驗考核裝置模型塊的I/O 端子、各常用模型塊與的連接端子，均與安全插頭座連接，使用帶安全插頭的實驗連接線實行電子線路連接；各指令開關、光電開關、傳感器和指示元件的電子線路，則經過端子排實行連接。插拔線連接電子線路與端子連接電子線路相集合，既保證學生基礎技能的實驗、形成和鞏固，又保證電子線路連接的快速、安全和可靠。

實驗項目：

1．機電設備的裝配與調動測量試驗
（1）傳動裝置同軸度的調動
（2）滾珠絲杠的裝配與調動
（3）搬運設備裝配與調動測量試驗
2．電氣控制電子線路的裝配與PLC編程
（1）電機正反轉控制電子線路的連接與程序語言編寫
（2）電機控制電子線路的連接與程序語言編寫
3．自動控制系統的裝配與調動測量試驗
（1）傳感器的裝配與調動測量試驗
（2）的自動控制
（3）機電一體化的自動控制
4．可用來考核或競技比賽，可考察的職業能力
（1）機械構件的裝配與調動能力
（2）機電設備的裝配與調動測量試驗?zāi)芰?br /> （3）電子線路裝配能力
（4）電動系統的裝配與調動測量試驗?zāi)芰?/span>
