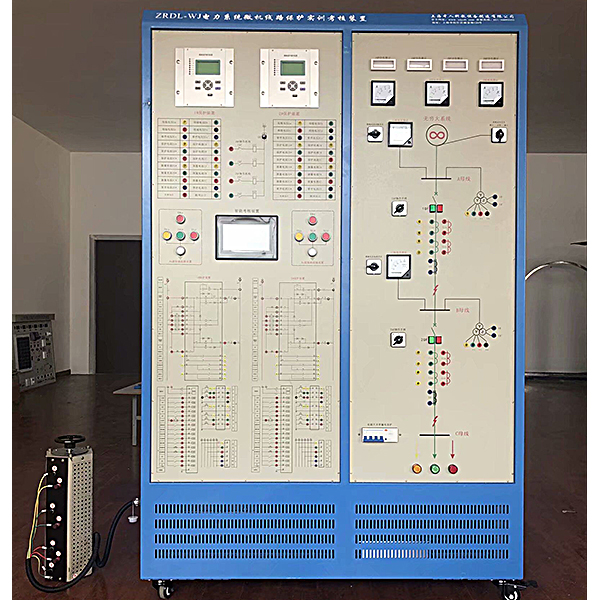

電力系統微機線路保護實訓臺

名稱

單位

數量

備注

執  行  機 構

電動球閥

只

1

作業電壓（V）（V）（V）24，控制電壓（V）（V）（V）0-10v。

磁力泵

臺

1

無泄漏，低噪音，二相交流ACACAC220VAC，15W。揚程1.5嗎m。

傳  感  變  送  器

擴散硅壓力（液位）變送器

只

1

0-100kpa

壓力變送器

只

1

供電電壓（V）（V）（V）9-24v，輸出4-20MA，標準連連連接口，壓力界限0-100kpa。

渦輪流量計及流量變送器

套

1

（1）測量界限：選0-800L/h；（2）輸出信號：4-20mADC；（3）精確度：0.2級。標準信號輸出4-20ma

溫度（℃）（℃）（℃）變送器

套

1

Pt100：A級；溫度（℃）（℃）（℃）變送器：0.5級精確度，0-100℃。4-20ma標準信號輸出

其  它  設  備

實驗用淡藍色透明有機玻璃水箱

只

1

1個圓型有機玻璃水箱，直徑15mm，高度15cm。

儲水箱

只

1

鏡面不銹鋼304。自動進排水減輕實驗老師作業200*150*200 單位mm

不銹鋼支撐架

套

1

鏡面不銹鋼管管子做成。

配備裝備裝備有24v直線DC穩壓電源

只

1

電流（A）（A）（A）2A。

全部不銹鋼管及備品備件，多加設備的使用壽命。

套

1

管道及閥門：整個系統管道由不銹鋼管連接而成，全部的手動閥門均須應用優質球閥，避免管道系統生銹。

溫控實驗箱

套

1

由加熱箱、加熱環、Pt100、溫度（℃）（℃）（℃）變送器含有概括，加熱 最高溫度（℃）（℃）（℃）150度。

不銹鋼儲水箱

只

1

內有獨特的構造設計和不銹鋼過濾網，拆洗便利

儲水箱自動進、排水裝置

套

1

自動進排水減輕實驗老師作業

控制器

plc控制器

臺

1

1.14路開關量寫入

2. 10路開關量輸出

3.2路模仿量寫入1路模仿量輸出

plc可編程設計與控制虛擬擬真系統（提供版權證書并現場演示）

套

1

本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

2.PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

3.單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。
