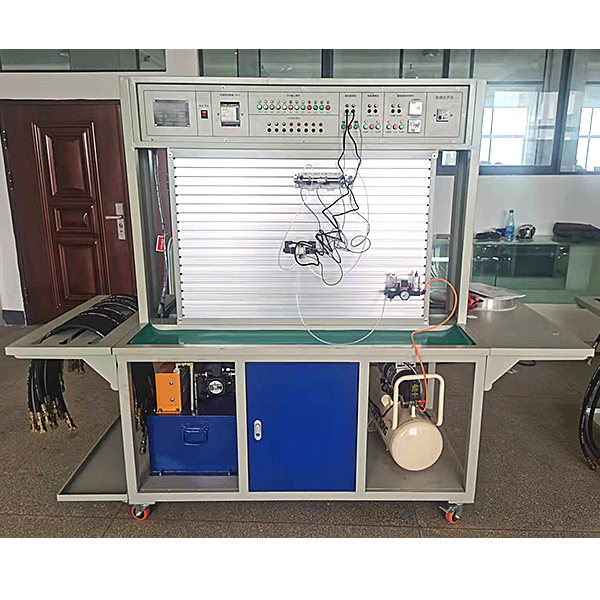

液壓與氣動傳動實訓裝置

液壓部分

工業型液壓與氣動綜合實驗臺是按照現代教學特別點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它應用先進的力士樂技術的液壓元件和獨特的模型塊化，含有概括了插接便利的系統集合，適用高等院校、中等專業學校及職業技工學校的學生實行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提升和加強了學生的創新設計能力的目的。
一、主要特別點:
1.系統全部應用標準的工業液壓元件，使用安全可靠，貼近工業化。
2.快速可靠的連接方法，特殊的密封連連連接口，保證實驗組裝便利快捷，拆接不漏油，清潔干凈。
3.精確的測量儀表器具，便利的測量方法，使用簡便，測量精確可靠。
4.應用可編控制器與微機通訊，完成電氣自動化控制、可在線編程監控及故障檢驗測量試驗。
①常用液壓元件的功能測量試驗
1.液壓泵的特性測量試驗
2.溢流閥的特性測量試驗（靜態測量試驗）
3.節流調動速度閥的特性測量試驗




液壓與氣動傳動實驗裝置,變頻器調動速度系統實驗裝置

一、設備特別點：

本裝置應用經經經典型的日本三菱公司最近推出的高功能、多功能FR-A740型變頻調動速度器(380V、0.75kW)為主機，外配脈沖編碼器電機限限限制動作作作測速系統。整臺設備能夠完成開環與閉環系統實驗以及變頻調動速度器全部功能實驗。敞開式的構造，能讓學生綜合地學習掌控把握掌控把握掌控把握和掌控把握變頻調動速度器構造原理、檢驗測量試驗維護。它適用來大中專院校、職校、技校自動化專業配套教學和開放實驗

二、實驗臺技術功能數值：

1、寫入電源：AC380V±5％ 50Hz　    2、規格限定電流（A）（A）（A）：3A
3、環境溫度（℃）（℃）（℃）：-5℃～40℃　            4、外觀尺寸：1600×700×1250mm
5、相對濕度：≤90％(25℃)　          6、變 頻 器：FR-A740-0.75K

三、設備含有概括：

1、實驗臺：裝配備裝備裝備有實驗所需的全部電器元件、儀表、開關按扭等，使整體堅固美觀實用，實驗便利。

2、實驗負載電機：應用三相異步電機。

3、實驗實驗連接線：全部接插件均應用安全型迭接插頭，為學生實驗提供了極高的安全性，實驗插接便利、快捷。

4、電機導軌與光電編碼器1副

5、實驗桌：一張兩座。

四、實驗桌：鋁木構造，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，造型美觀大方。應用特制模具制作的優質鋁制做框體構造，鋁制表面經氧化處置整理，經久耐用，美觀大方，符合現代審美觀，桌面為防火燒燒燒、防水浸浸浸、耐磨損損損高密度板，桌子下部配備裝備裝備儲物儲物儲物儲物柜。

五、實驗項目：

1．PU點動運行實驗

2．外部點動運行實驗

3．開環運行實驗

4．閉環運行實驗

5．外部實操實驗

6．集合實操實驗

7．程序運行實驗

8．頻率跳變實操實驗
9．多段速度運行實驗
10．速度反饋系統實驗
11．瞬時停電起動實驗
12．速度定位系統實驗
13．PID控制系統
14．互聯網控制實驗
15．通訊實操運行實驗
