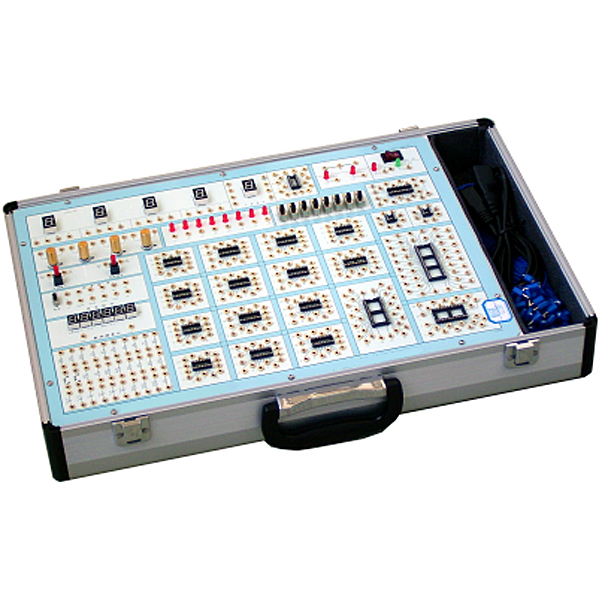

數電學習實訓臺

數字電子線路學習掌控把握掌控把握掌控把握機,主機提供了多種信號源;正面印刷字符連線,反面按裝元件,全部信號源頻率計等電子線路全部由CPLD芯片和雙實操實操操作面板含有概括，全部器件均選用優質設備,使整機的品質得到提升。由于元件全部裝于背面,從而能有效的降低和避免人為損壞的可能,本機特別點：使用便利,耐用,實驗項目靈活,可便利做數字模仿各類實驗。本學習掌控把握掌控把握掌控把握機適用來高等院校及各類職業技術學校的電子技術類教學。

一、系統含有概括

（1）構造：鋁制框體構造，防火燒燒燒材料，環保膠水，拉手，重量（kg）可靠，堅固耐用。

（2）電源 ：交流ACACAC寫入：220V±10% ，50HZ ，電源開關帶有LED燈指示

直線DC輸出：±12V/200mA 、 5V/2A

以上各路輸出均有有過流、短路、過熱等保護措施，自動恢復功能，內阻小于0.1歐姆。

（2）手動單脈沖電子線路2組：可同時輸出正負兩個脈沖，脈沖幅值為TTL電平。

（3）連續脈沖一組，輸出為TTL電平：

固定頻率脈沖源：1HZ、1KHZ、10KHZ、100KHZ、1MHZ；

（4）六位高精確度數字頻率計 , 測量界限：0-9.9999MHZ 誤差<1HZ（由CPLD芯片設計）

（5）邏輯電平的寫入與顯露：

A、12位單獨邏輯電平開關：可輸出“0”、“1”電平（為正邏輯）。

B、12位由紅色LED及驅動電子線路含有概括的邏輯電平顯露電子線路。

數電學習掌控把握掌控把握掌控把握實驗臺,變電二次裝配實驗裝置

一、概 述

本裝置是按照《中華人民共和國職業技能鑒定規范·電力行業（送變電裝配專業）》，參照變電二次裝配施工及驗收規范和相關標準，參考電力行業職業技能鑒定指導中心所編寫的變電二次裝配工培訓大綱、題庫要求而研制的。即可作為電力行業變電二次裝配工初級至高級技師的培訓考核裝置。同時也可用來其它行業對電氣二次設備和二次線路的培訓考核。

二、特 點

1.全面性：基礎覆蓋變電二次裝配工初級、中級、高級至高級技師中的考核鑒定項目；

2.開放性：整套裝置應用實物與半實物相集合的模式，全部器件、電子線路均可由學生（員）自主裝配、接線調動測量試驗，能全面考核學生（員）的實際動手能力，適合教學和培訓使用。

三、技術功能數值參考規格

1.寫入電源：三相五線～380V±10%  50Hz

2.作業環境：溫度（℃）（℃）（℃）-10℃～+50℃ 相對濕度＜85%（25℃） 海拔＜4000m

3.裝置容量（KV）（KV）（KV）：＜3kVA

四、實驗項目

變電二次裝配工常用材料及器具實驗部分

1.二次專業常用絕緣材料的認識

2.二次專業常用工器具的認識

3.萬用表、兆歐表的認識

變電二次裝配二次電氣設備實驗部分

1.電壓（V）（V）（V）互感器的裝配與多種二次接線方法認識

2.電流（A）（A）（A）互感器的裝配與多種二次接線方法認識

3.經經經典型控制開關的裝配與認識

4.變電站盤用儀表的裝配與認識

5.變電站保護型電流（A）（A）（A）、電壓（V）（V）（V）繼電器的裝配與認識

6.變電站保護型中間、時間繼電器的裝配與認識

7.變電站保護型信號繼電器的裝配與認識

變電二次隔離開關閉鎖電子線路實驗部分

1.隔離開關位置指示電子線路接線實驗

2.單母線系統的隔離開關閉鎖接線實驗

3.單母線分段帶旁母的隔離開關閉鎖接線實驗

4.雙母線系統的隔離開關閉鎖接線實驗

5.帶接地刀閘的母線斷路器隔離開關實操閉鎖線路接線實驗

6.帶接地刀閘的輸電線路隔離開關實操閉鎖線路接線實驗
