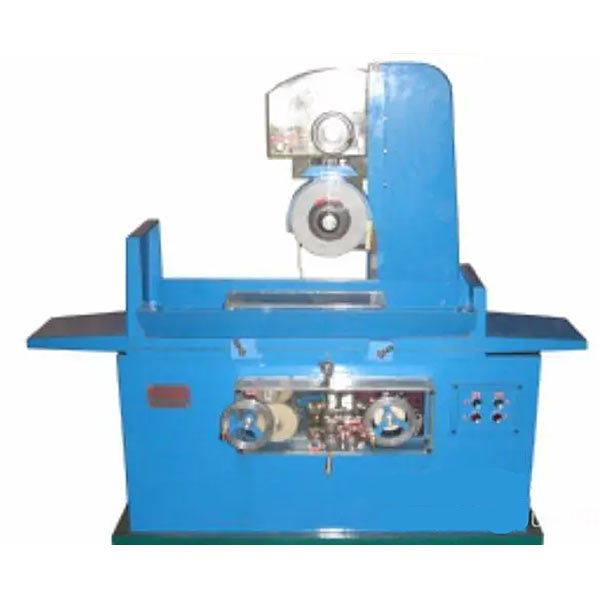

透明平面磨床教學實驗臺

透明平面磨床教學實驗臺,液壓氣動實驗臺

一、設備功能
1、選用透明有機玻璃，零件應用鋁件，能全透明地看到設備內部構造與動作。鑄件表面無沙眼，加工件表面精確度Ra1.6
2、全部解剖元件均能實行正常的機械運行。
3、充分展示各個細微構造和機構裝配裝置。
4、自動運行、演繹設備運作過程，使學生很直觀的理解整體過程。
二、技術功能數值
1.作業臺作業面尺寸（長×寬）：不小于582mm×200mm
2.磨削工件最大尺寸（長×寬×高）：不小于380mm×175mm×200mm
3.作業臺縱向位移速度（無級）：2~10米/分
4.磨頭垂直位移行程：不小于200mm
5.磨頭縱橫位移行程：不小于175mm
6.油泵流量：10升/分
7.油泵電機功率（W）（W）（W）： 0.37千瓦
8.主電機功率（W）（W）（W）：不小于0.25千瓦
9.外觀參考尺寸（長×寬×高）：不小于1600mm×800mm×1360mm
三、職業技能綜合含有概括實驗虛擬擬真系統：
系統內模型可實行360°旋轉、放大、縮小、平移，設定有通用互動按鈕：返回、首頁、幫助。全部虛擬擬真任務過程有提醒，在實行完一項任務后系統自動打鉤。工量具庫上方設定有實驗任務
1、基礎立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影，選用錯誤時有提醒）—改變姿態（經過點擊上下左右箭頭改變）—選用投影（進入答題界面，在6項中選用此時完成的三維（3D）（3D）（3D）投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提醒任務）—搭建模型（拖拽工量具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維（3D）（3D）（3D）投影圖標定，在14處空白欄中選用相應的標注符文號）
C、相貫立體：實驗步驟分為實驗任務（文字提醒任務）—挖孔（選用隨意挖孔模型，此時將可在XYZ空間坐標中選用隨意面，模型同時變換，并出現一個坐標滑塊，按照滑塊位移大小，模型出現對應程度的剖切面）—孔徑改變（選用1-4孔徑）—后方通孔—選用投影（進入答題界面，在8項中選用此時完成的三維（3D）（3D）（3D）投影圖）




透明平面磨床教學實驗臺,液壓氣動實驗臺

液壓部分

工業型液壓與氣動綜合實驗臺是按照現代教學特別點和最新的液壓傳動課程教學大綱要求設計的實驗臺。它應用先進的力士樂技術的液壓元件和獨特的模型塊化，含有概括了插接便利的系統集合，適用高等院校、中等專業學校及職業技工學校的學生實行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提升和加強了學生的創新設計能力的目的。
一、主要特別點:
1.系統全部應用標準的工業液壓元件，使用安全可靠，貼近工業化。
2.快速可靠的連接方法，特殊的密封連連連接口，保證實驗組裝便利快捷，拆接不漏油，清潔干凈。
3.精確的測量儀表器具，便利的測量方法，使用簡便，測量精確可靠。
4.應用可編控制器與微機通訊，完成電氣自動化控制、可在線編程監控及故障檢驗測量試驗。
①常用液壓元件的功能測量試驗
1.液壓泵的特性測量試驗
2.溢流閥的特性測量試驗（靜態測量試驗）
3.節流調動速度閥的特性測量試驗
②液壓傳動基礎線路實驗：
1) 溢流閥調壓線路
2) 簡便壓力調定線路
3) 溢流閥緩沖線路
4) 二級壓力線路
5) 雙向壓力調動線路
6) 多個溢流閥的調壓線路
7) 減壓閥的減壓線路
8) 換向閥的卸荷線路
9) 先導式溢流閥的卸荷線路
10) 順序閥的平衡線路

常見問題：

1、如果我要購買透明平面磨床教學實驗臺_液壓氣動實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的透明平面磨床教學實驗臺_液壓氣動實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開透明平面磨床教學實驗臺_液壓氣動實訓臺的發票，您需要提供開票資料。

3、你們的透明平面磨床教學實驗臺_液壓氣動實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
