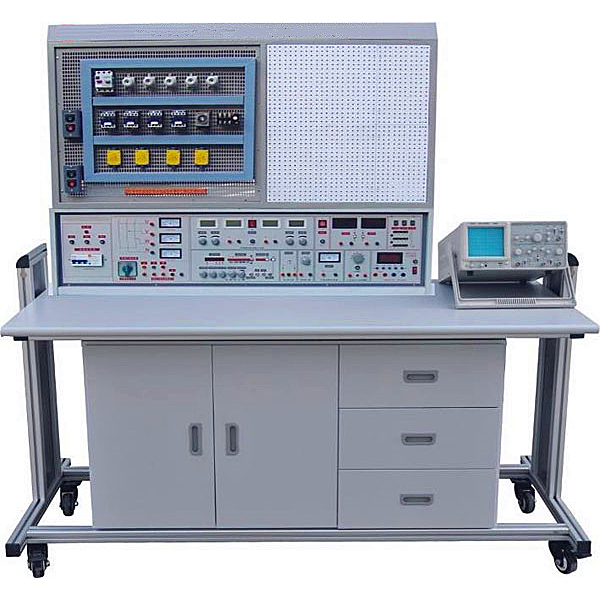

電子創新設計及電工實訓裝置

本實驗與實驗綜合裝置即能完成“電工學”“電工原理”等課程實驗，又能完成“電工技能實驗”“電工實驗”“電力拖動控制線路與技能實驗”等課目的實驗，還可拓展plc可編程控制、變頻技術等課程實驗實驗。實驗部分在多孔萬能通用實驗板上完成，可完成交直線DC、振蕩、磁路電子線路、運算放大器、整流電子線路、交直線DC放大電子線路等實驗項目。實驗考核部分在網孔板上完成，接近工業現場，動手能力強，實驗方法靈活，能完成“工量具及儀表的使用”，“電工基礎技能實驗”，“電機的裝配維護與故障處置整理”，“電機基礎控制線路的裝配、調動測量試驗與維修”，“常用生產機械電氣控制線路的故障解析與處置整理”等實驗考核項目。該裝置適用高等、中等、職校及技校現有實驗室更新?lián)Q代或新建擴建實驗室的理想設備。

二、特別點：

1、即能完成電工實驗又能實行電工實驗考核，大大節省實驗用房，節省管理人員。

2、實驗部分元件盒體透明，直觀性好，盒蓋與盒體應用較科學的壓卡式構造，維修拆卸裝配便利。元件盒在多孔萬能實驗板上隨意插接成實驗電子線路，方法靈活，使學生所學知識靈活運用、快速掌控把握。

3、實驗部分在網孔板上完成，實操便利、靈活，更換便捷，接近工業現場，易拓展實驗功能或開展新實驗項目。

4、實驗實驗項目豐富，裝置功能齊全。

5、設定有電壓（V）（V）（V）型電流（A）（A）（A）型漏電保護器，并有單片機自動全程監控裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動作業電源。能保證設備和實操者安全。

三、技術功能：

1、作業電源：三相四線（或三相五線）～380V±5%50Hz

2、溫度（℃）（℃）（℃）：-10℃～40℃，相對濕度＜85%（25℃）

3、裝置容量（KV）（KV）（KV）：＜1KVA

4、重量（kg）（kg）：200Kg

四、功能含有概括

1、電源及功能數值：

1.1寫入電源：三相四線電源，寫入時信號燈亮

1.2電源輸出：總電源開啟后，按下啟動按鈕，三相四線交流ACACAC電源輸出，有450V交流ACACAC電壓（V）（V）（V）表指示輸出電壓（V）（V）（V）。有0/1開關單獨控制三相電源的輸出。

1.3可調交直線DC電源：0～240V連續可調交流ACACAC電源輸出，有表指示。輸出最大電流（A）（A）（A）2A，同時有0-250V直線DC電源輸出（配備裝備裝備裝備一臺0.5KVA一相調壓器）

1.4雙路恒流穩壓電源：設定有過載及短路保護功能，二路輸出電壓（V）（V）（V）全部為0-30V，內置式繼電器自動換檔，多圈電位器連續調動，使用便利。輸出最大電流（A）（A）（A）為2A，設定有電流（A）（A）（A）值預設功能。電壓（V）（V）（V）平穩度＜10-2，負載平穩度＜10-2，紋波電壓（V）（V）（V）＜5mv。

1.5直線DC穩壓電源：固定+5V，電流（A）（A）（A）0.5A。

1.6低壓交流ACACAC電源：輸出2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V電源，最大電流（A）（A）（A）1.5A。

2、安全保護：設定有電壓（V）（V）（V）型和電流（A）（A）（A）型漏電保護器，并有單片機自動控制全程監控裝置過載或短路，自動切斷總電源，故障排除按下復位按鈕后方可再次啟動電源，保證實操者和設備安全。

3、函數信號發生器（正弦波、三角波、矩形波）

3.1頻率界限：5Hz到550KHz，分五個頻段。

3.2頻率指示：由Hz表直接讀出。

3.3電壓（V）（V）（V）輸出界限：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz

三級衰減：0db，20db，40db，設定有連續細調

矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調

電子創新設計及電工實驗裝置,透明液壓與氣壓傳動PLC綜合實驗裝置


一、基礎簡介
透明液壓與氣動plc控制綜合實驗裝置是我公司按照高校機電一體化對氣、電、液控制的教學大綱要求，我公司液壓PLC控制與氣動PLC控制實驗設備的優點，應用了開放型綜合實驗臺構造，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。是目前集氣動控制技術、液壓傳動控制技術以PLC控制的理想的綜合性實驗設備。實驗可以讓學生直觀、感性地比較、理解氣、電、液各自設定有的特別點、特色、及優缺點等。
液壓實驗元件均為透明有機材料制成，透明直觀。便利理解掌控把握幾十種常用液壓元件的構造、功能及用途。掌控把握幾十種基礎實驗線路的作業過程及原理。實驗時，組裝實驗線路快捷、便利。氣動實驗與液壓實驗電氣主控單元配備裝備裝備裝備2套PLC控制與2套繼電器控制，簡便實用。
二、實驗臺含有概括
實驗系統應用“二合一”雙面構造，即一張實驗桌可供兩組四位學生分別實行氣動實驗與液壓實驗，也可以雙面同時實行氣動液壓綜合實驗，優化共享資源，提升設備的功能價格比。整體構造簡便，實用性強。
該實驗臺為鋼制雙層亞光密紋噴塑構造。美觀大方，堅固耐用，實操便利?；A(chǔ)配備裝備裝備為：氣動實驗元件1；氣動實驗PLC控制模型塊1套；無油低噪音空壓機1臺；液壓實驗元件1套，液壓實驗PLC控制模型塊1套；液壓實驗泵站1臺。（計算機數值數值數值按照學校要求另行配備裝備裝備）
本實驗系統應用專用單獨液壓實驗泵站，配電機調動速度系統，而而而而且電機速度控制系統內部設定有安全限速功能，可以對輸出的最高速度實行限制。配備裝備裝備有油路壓力調定功能，可以調定輸出壓力油的安全作業壓力。配備裝備裝備裝備全常用液壓元件：每個液壓元件均配備裝備裝備有裝配底層基板，可便利、隨意地將液壓元件安放在鋁制型材實操實操操作面板上（實操實操操作面板帶“T”溝槽形式的鋁制型材構造）。油路搭接應用快換接頭，拆接便利，不漏油。
運用此套實驗設備既可分別單獨地實行氣動控制、液壓控制相應的基礎線路及其應用實驗，也可綜合地實行相互協作的實驗：如完成氣-電控制，氣-液控制，電-液控制，氣-電-液綜合控制等。

液壓透明技術功能數值：
