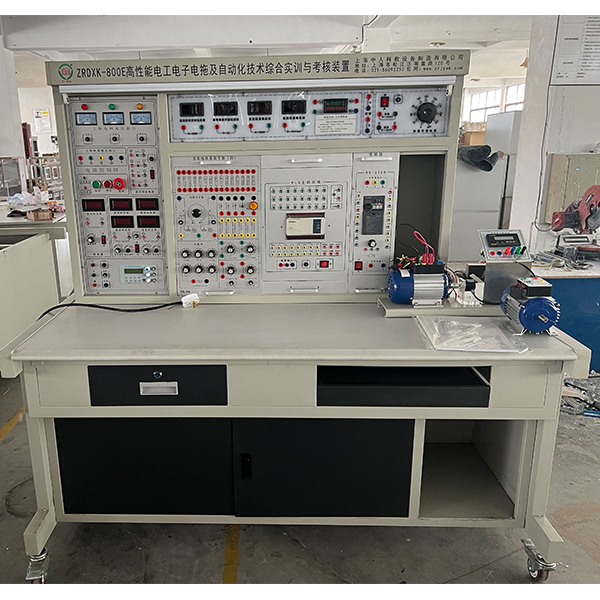

電工電子電拖及自動化技術綜合實訓臺

電工電子電拖及自動化技術綜合實驗臺,變壓器保護實驗裝置

一、設備基礎簡介：
要求裝置有機地融合了電工、電子、電力拖動、plc、變頻器等實驗內容，配備裝備裝備裝備多塊可自由集合的實驗箱式掛式模型塊件，完成了教學資源共享，一機多用；創造性地把教學管理、教學圖紙文檔實驗指導書及實驗指導書、教案、實驗、認證、考核融于一體，大大節省實驗用房、減少管理人員，經濟效益顯著，其是高等院校、中專、技術、職業學校及各類培訓鑒定機構新建、改建實驗室的理想實驗設備。
二、功能特別點
1、安全功能高：實驗屏上380V交流ACACAC輸出處設定有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流（A）（A）（A）超過設定值，系統即警報并切斷總電源，保證設備安全。配備裝備裝備裝備漏電保護裝置，經過啟動停止按鈕控制實驗臺作業電源。
2、測量?jī)x表精確度高，應用數字化，符合現代測量發展方向。
3、綜合性強：使電工、電子、電力拖動、plc、變頻調動速度多門學科有機集合在一個實驗臺上，能按工廠現場實操規程實行小型工程設計實驗。
4、實驗的深度和廣度按照需要可作靈活的調動，裝置應用箱式掛式模型塊件式構造，更換便捷，并可自由集合，適用不一樣的實驗要求，添加部位件即可拓展功能或研發新的實驗項目。
5、實驗臺構造合理、功能優越、配套完整，按照弱電和強電配備裝備裝備不一樣的實驗連接線及相應的插頭座，使用安全、可靠。
三、技術功能：
1、作業電源：三相四線（或三相五線）～380V±5%  50Hz
2、溫度（℃）（℃）（℃）：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、重量（kg）（kg）：220Kg
5、外觀尺寸：1600mm×700mm×1500mm
四、配備裝備裝備及功能
電工實驗臺主要應用實驗屏、實驗箱式掛式模型塊件、實驗桌等到含有概括。
（一）實驗屏
  實驗屏為鋼制雙層亞光密紋噴塑構造，鋁塑實操實操操作面板，為實驗箱式掛式模型塊件提供交流ACACAC電源、直線DC穩壓電源、恒流源、函數信號發生器（含有概括頻率計）、測量試驗儀表及實驗器件等，具體功能如下：
1、控制及交流ACACAC電源部分
（1）提供三相固定380V交流ACACAC電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流（A）（A）（A）型電壓（V）（V）（V）型漏電開關開啟后由啟動和停止按鈕控制實驗臺作業電源。設定有警報和復位功能。
（2）提供一相0～250V/2A連續可調交流ACACAC電源一路（配備裝備裝備裝備一臺0.5KVA一相調壓器）。同時經整流環節可得一組0-240V連續可調直線DC電源，有表指示輸出電壓（V）（V）（V）值。
（3）提供～220V插頭座2只，為外部?jī)x表器具提供作業電源。
（4）配備裝備裝備裝備實驗用250V/30W日光燈管及支撐架一套。



電工電子電拖及自動化技術綜合實驗臺,變壓器保護實驗裝置

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學內容，并集合生產實際應用和發展而研發的微機線路保護實驗裝置。學生經過實驗，能進一步理解電力系統微機變壓器保護的原理，并能掌控把握保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業變壓器保護教學實驗平臺，而而而而且可作為學生熟悉和掌控把握電力通訊規約和多種編程系統硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連連接口及上位機監控系統。

一、裝置的安全保護體系

1. 總電源由三相鑰匙開關控制，設定有三相帶燈熔斷器作為斷相指示。

2. 控制屏電源由接觸器經過起、停按鈕實行控制。

3. 屏上裝備有電壓（V）（V）（V）型漏電保護裝置和一套電流（A）（A）（A）型漏電保護裝置，控制屏內、外或強電輸出若有漏電情況，即警報并切斷總電源，保證實驗安全。

4. 三相調壓器原、副邊均設定有過流保護裝置，相間、線間有過電流（A）（A）（A）或直接短路時均能自動保護。

5. 設定有定時器兼報警記錄儀（服務管理器），對違規使用的次數實行記錄，為學生實驗技能的考核提供一個統一標準。

二、實驗項目

1. 系統正常運行及不平衡電流（A）（A）（A）的測量實驗

2. 模仿變壓器瓦斯保護實驗

3. 變壓器的電流（A）（A）（A）速斷保護實驗

4. 微機變壓器縱差動保護整定實驗

5. 變壓器的二次諧波限限限制動作作作實驗

6. 變壓器差動速斷保護實驗

7. 三繞組變壓器差動保護實驗

8. Y/Y-12雙繞組變壓器差動保護實驗

9. Y/△-11雙繞組變壓器差動保護實驗

10. 比較率限限限制動作作作特性的研究實驗

11. 雙繞組變壓器的過電流（A）（A）（A）保護實驗

12. 三繞組變壓器的過電流（A）（A）（A）保護實驗

13. 變壓器低電壓（V）（V）（V）起動過電流（A）（A）（A）保護實驗

14. 變壓器復合電壓（V）（V）（V）起動過電流（A）（A）（A）保護實驗

15. 中性點直接接地運行變壓器零序保護實驗

16. 部分中性點接地運行變壓器零序保護實驗

17. 雙繞組變壓器的過負荷保護實驗

18. 三繞組組變壓器的過負荷保護實驗

19. Y/△-11雙繞組變壓器過電流（A）（A）（A）保護實驗—— 由學生自行設計考核
