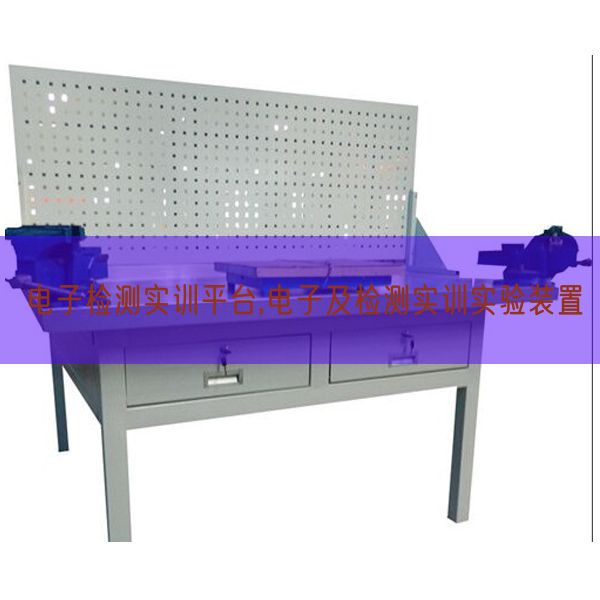

電子檢測實訓平臺,電子及檢測實訓實驗裝置
時間：2024-10-31 20:21:02 點擊次數：
中人教儀廠
-GY-04 電子及檢驗測試實驗平臺
一、設備基礎簡介
電子及檢驗測試實驗實驗裝置整體由實驗屏、實驗桌兩大部分構成，實驗屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板，儀表器具屏含有如下資源：測量電表，電源控制，臺式萬用表、信號源、雙通道示波器、可編程電源、一相、三相插頭座通訊口等構成。儀表器具應用嵌入式構造。
二、技術功能
1、寫入電壓（V）：三相四線制380V±10% 50Hz
2、作業環境：環境溫度（℃）界限為-5～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3、裝置容量（KV）：＜1.5kVA
4、外觀尺寸：1600mm×800mm×1263mm
三、設備特別點
1、測量?jī)x表精確度高，應用數字化、智能化模式，符合現代測量發展方向。
2、安全功能高：實驗屏上380V交流ACAC輸出處設定有單片機全程控制的一套過流保護裝置，相間、線間直接短路或過載，電流（A）超過設定值，系統即警報并切斷總電源，保證設備安全。
3、裝置構造合理，功能優越，配套完整，外觀豪華大氣。
四、系統構造
本實驗臺主要采用實驗屏、實驗桌等到構成：
（一）實驗屏
實驗屏為鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板，儀表器具屏含有如下資源：測量電表，電源控制，臺式萬用表、信號源、雙通道示波器、可編程電源、一相、三相插頭座通訊口等構成。儀表器具應用嵌入式構造。
具體功能如下：
1、控制及交流ACAC電源部分
（1）提供三相固定380V交流ACAC電源，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流（A）型電壓（V）型漏電開關開啟后由啟動和停止按鈕控制實驗臺作業電源。設定有警報和復位功能。
（2）提供一相0～250V/2A連續可調交流ACAC電源一路（配備裝備一臺0.5KVA一相調壓器）。同時經整流環節可得一組0-240V連續可調直線DC電源，有表指示輸出電壓（V）值。
（3）提供～220V插頭座2只，～380V插頭座1只，為外部?jī)x表器具提供作業電源。
（4）提供一套晶體管測量試驗儀
（5）提供多功能邏輯筆一套
（6）提供交流ACAC低壓電源0-24V一套
2、智能電表
A、真有效值交流ACAC數字電壓（V）表
1）測量界限：0-500V,設定2V/20V/200V/1000V四測量范圍，測量范圍自動變換,超測量范圍報警。
2）2.7寸TFT液晶屏顯露四位測量值，設定有超測量范圍自動提醒功能。
3）測量精確度：±0.5%+2。
4）抽樣率：5次/秒
5）作業溫度（℃）界限：-20℃～+50℃。
6）上位機設定有就地實時監視及關斷功能。
B、真有效值交流ACAC數字電流（A）表
1）測量界限：0-5A,設定2mA/20mA/200mA/5A四檔測量范圍，設定有測量范圍自動變換,超測量范圍自動報警功能。
2）2.7寸TFT液晶屏顯露四位測量值，設定有超測量范圍提醒功能。
3）測量精確度：±0.5%+4。
4）抽樣率：5次/秒
5）作業溫度（℃）界限：-20℃～+50℃。
6）上位機設定有就地實時監視及關斷功能。
C、直線DC電壓（V）表
1）測量界限：0-1000V,設定2V/20V/200V/1000V四檔測量范圍，設定有測量范圍自動變換,超測量范圍自動報警功能。
2）2.7寸TFT液晶屏顯露四位測量值，設定有超測量范圍提醒功能。
3）測量精確度：±0.5%+2。
4）抽樣率：5次/秒
5）作業溫度（℃）界限：-20℃～+50℃。
6）上位機設定有就地實時監視及關斷功能。
D、直線DC電流（A）表
1）測量界限：0-5A,設定2mA/20mA/200mA/5A四檔測量范圍，設定有測量范圍自動變換,超測量范圍報警功能。
2）2.7寸TFT液晶屏顯露四位測量值，超測量范圍提醒。
3）測量精確度：±0.5%+2。
4）抽樣率：5次/秒
5）作業溫度（℃）界限：-20℃～+50℃。
6）上位機設定有就地實時監視及關斷功能。
E、一相智能功率（W）、功率（W）因數表
1）功率（W）測量精確度1.0級，功率（W）因數測量界限0.3-1.0，電壓（V）電流（A）測量范圍為450V和5A。
2）2.7寸TFT液晶屏顯露有功功率（W）、功率（W）因數、電壓（V）、電流（A）、負載類型，設定有超測量范圍提醒功能。
3）負載類型：L、R、C。
4）測量精確度：±0.5%+2。
5）抽樣率：5次/秒
6）作業溫度（℃）界限：-20℃～+50℃。
7）上位機設定有就地實時監視及關斷功能。
F、真有效值交流ACAC數字毫伏表
1）測量界限：0.2mV～600V,設定200mV、2V、20V、200V、600V五檔測量范圍，設定有測量范圍自動變換,超測量范圍自動報警功能。
2）2.7寸TFT液晶屏顯露四位測量值。
3）測量精確度：±0.5%+5。
4）頻率界限：10Hz～600KHz。
5）寫入阻抗：1MΩ，寫入電容≤30pF。
6）抽樣率：5次/秒
7）作業溫度（℃）界限：-20℃～+50℃。
8）上位機設定有就地實時監視及關斷功能。
3、通信板：
1）實驗臺地址界限0-255。
2）設定有WIFI、RJ45、RS485上位機通信連接口。
3）上位機與各實驗臺智能測量?jī)x表數值交換，連接口變換功能。
4）作業溫度（℃）界限-20℃～+50℃。
4、實驗設備及系統設定
A.數字示波器(NDS102)：
1)100M帶寬， 1G Sa/s 采樣率；
2)體積不大于340mm*177mm*90mm，超薄設計，厚度不大于90mm,節省更多的桌面空間，功率（W）不高于18Ｗ，超安靜設計；
3)★8寸高清液晶屏，分辨率不小于800*600，多點觸控電容屏，能像智能手機一樣位移波動線，手動縮放，水平放大和垂直放大，快速找到要查看的波動線，實操更便捷（注：需為多點觸控電容屏，不支持任何外接設備以完成觸摸功能）；
4)存儲深度（每次收集波動線的記錄長度）不低于40M點；
5)最大波動線刷新率不低于70000次/秒，能快速捕捉突發信號；
6)★內置WIFI模型塊，示波器可以完成WIFI-AP，WIFI-STA作業模式，電腦，手機，平操作面板經過WIFI與示波器連接，可以遠程控制示波器
7)支持小信號測量，在無信號寫入的現象下，示波器本機底噪不超過0.4mV；
8)帶VGA功能，可外接顯露屏顯露，便利教學演示，同時有USB Device & Host、LAN、Pass/Fail等豐富的外部連接口，支持SCPI，LABVIEW協議，便利二次研發；
9)時基精確度不低于1ppm，內置6位1ppm精確度頻率計，頻率精確度精確到0.01Hz；
10)具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；
11)設定有不低于128M的本機閃存，可存儲不低于100組波動線，供學生老師存檔解析；
12)支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；
13)★李沙育波動線支持雙屏顯露和三屏顯露兩種模式，三屏顯露可顯露時域波動線、李沙育波動線以及李沙育波動線的相關功能數值（可顯露頻率、幅度、相位差等功能數值）。
14)★支持與信號源，電源，臺式萬用表組建基于WIFI互聯網的無線互聯網實驗室管理；
B.隨意波動線信號發生器（AG1022E）：
1)★應用先進的DDS技術，雙通道單單獨輸出，能完成通道復制，25M最高頻率輸出，不低于125MS/s采樣率；
2)14 bits垂直分辨率，頻率分辨率不低于1uHz，隨意波長度不低于1M點；
3)頻率特性：正弦波1uHz ~ 25MHz；方波1uHz ~ 5MH；脈沖波1uHz ~ 5MHz；鋸齒波1uHz ~ 1MHz；噪聲：25MHz（-3dB,經經典型值）；隨意波1uHz ~ 10MHz；
4)豐富的波動線輸出：5種基礎波動線，內置不少于45種隨意波動線；
5)豐富的調制功能：AM、FM、PM、FSK等，以及輸出線性/對數掃描和脈沖串波動線；
6)非易失存儲空間不低于64M byte；
7)內置高精確度頻率計，支持測量頻率、周期、正脈沖寬度、占空比，頻率界限：100mHz ~ 200MHz，頻率精確度不低于1ppm；
8)低抖動，正弦波抖動（RMS）不大于1ppm；
9)4英寸（480*320）高分辨率FTF液晶顯露；
10)支持與EDS系列示波器無縫互連；
11)配備ultrawave 隨意波動線的編輯系統，支持遠程命令控制；
12)★豐富的連接口設計：USB Host & USB device、LAN（選配）、RS－232，可外接調制源，10MHz基準時鐘源；
13)支持SCPI、Labview通信，；
14)支持與示波器，電源，臺式萬用表組建基于基于WIFI互聯網的無線互聯網實驗室管理系統；
C.線性可編程電源（ODP3033）：
★1、雙通道（30V，3A）單單獨可調輸出 + （6V，3A）單單獨可調輸出，設定有三路單單獨可調輸出；
2、帶有智能型溫控風扇；
★3、可多達10組數值存檔，最大支持100組定時輸出
4、出色的電源調節率：CV≤0.01% + 3 mV；CC≤0.1% + 3 mA；
5、出色的負載調節率：CV≤0.01% + 3 mV；CC≤0.2% + 3 mA；
6、超低噪聲和紋波(20Hz～7MHz)：CV≤300 μVrms / 2 mVpp；CC≤3 mArms；
★7、高精確度輸出分辨率：電壓（V）：1 mV；電流（A）：1 mA
8、顯露屏不低于4英寸高分辨率TFT液晶顯露，分辨率不低于480*320；
9、豐富的連接口：USB Host & USB device、RS-232；
10、支持SCPI通信，Labview通信；
11、優秀的變壓器功能，整機重量達10.5kg；
12、用戶可自行經過USB HOST口實行系統升級；
★13、記錄儀功能，支持10K點（電壓（V）、電流（A）、功率（W））記錄，方便記錄解析；
★14、支持與示波器，信號源，臺式萬用表組建基于WIFI無線實驗室管理系統；
D.臺式萬用表（NDM3041）
1、4 寸高分辨率 TFT 液晶顯露，分辨率不低于480x320 ；
2、真正的4又1/6 位分辨率；
★3、最快測量速度不低于150rdgs/S ；
4、支持真有效值測量；
5、支持雙顯露；
★6、支持標準的SCPI控制命令，有網口，USB Device，USB Host，RS-232，外部觸發寫入等連接口；
7、支持直線DC電壓（V），直線DC電流（A），交流ACAC電壓（V），交流ACAC電流（A），2/4線電阻，電容，二極管，通斷測量，頻率，周期，溫度（℃）（支持多種熱電偶，熱電阻）等測量；
★8、支持條形圖，直方圖，趨勢圖，最大最小值，平均值，標準差，相對值，-/-m，經過失敗。
9、直線DC電壓（V）測量范圍不低于1000V，交流ACAC電壓（V）測量范圍不低于750V，電流（A）測量范圍不低于10A，電阻測量范圍不低于100MΩ ，測量頻率不低于1MΩ ，電容量（KV）程不低于10000 μF 。
★10、支持記錄儀功能（支持手動記錄與自動記錄功能，支持U盤存儲記錄數值）。
11、支持與示波器，信號源，電源組建基于WIFI的無線實驗室管理系統；
五、學生臺配備表單
|
序號 |
名稱 |
單位 |
數量 |
|
1 |
實驗桌 |
臺 |
1 |
|
2 |
實驗屏 |
臺 |
1 |
|
3 |
總電源單元 |
套 |
1 |
|
4 |
一相交直線DC調壓?jiǎn)卧?/span> |
套 |
1 |
|
5 |
測量?jī)x表單元 |
套 |
1 |
|
6 |
低壓交流ACAC電源 |
套 |
1 |
|
7 |
示波器 |
臺 |
1 |
|
8 |
程控電源 |
臺 |
1 |
|
9 |
臺式萬用表 |
臺 |
1 |
|
10 |
函數信號發生器 |
臺 |
1 |
常見問題：
1、如果我要購買電子檢測實訓平臺,電子及檢測實訓實驗裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的電子檢測實訓平臺,電子及檢測實訓實驗裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電子檢測實訓平臺,電子及檢測實訓實驗裝置的發票，您需要提供開票資料。
3、你們的電子檢測實訓平臺,電子及檢測實訓實驗裝置都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
