西門子PLC試驗平臺,PLC試驗裝置,PLC實驗設備
時間：2024-12-02 22:00:13 點擊次數：
中人教儀廠
一、裝置特別點
1、西門子PLC試驗平臺應用積木結合式構造，含開關量、模仿量、變頻調節速度、觸摸彩屏、總線通信模型塊等，配套組態監控系統、擬真實驗系統，完成擬真化、信息化、互聯網實驗教學，體現實驗教學的互聯網性和系統性。
2、項目實驗模型塊：西門子PLC試驗平臺運用目前經經典型的可編程控制器及總線技術完成對工業生產中模仿對象，實物模型中的邏輯、模仿、過程、動作等的控制實驗，完成學生認識、設計、裝配、調節測試、檢修等多種技能實驗。PLC實驗對象形像逼真，接近工業現場的實際應用，經過本實驗裝置的實訓，學生很快就能適應現場的作業。
3、應用西門子S7-1500系列可編程控制器，功能強大，功能優越，應用模型塊化設計，結合靈活。
4、應用西門子G120變頻器，功能廣泛，動態響應高，驅動功能高。
5、應用工業及7寸觸摸屏，兼容性強，畫面編輯功能強，圖庫豐富，適用日常教學需求和工業控制要求。
二、技術功能
1、寫入電源：三相四線（或三相五線）～380V±10% 50Hz
2、作業環境：溫度（℃）-10℃～+40℃ 相對濕度＜85%(25℃) 海拔<400m
3、裝置容量（KV）：＜0.5KVA
4、重 量：＜110Kg
5、外觀尺寸：1600mm×750mm×1600mm
6、安全保護：設定有漏電壓（V）、漏電流（A）保護裝置，安全符合國家標準
三、基礎配備及功能
西門子PLC試驗平臺由控制屏、實驗桌、主機實驗結合套件、實驗模型塊（含豐富的工業現場設備模仿實驗對象）、變頻器箱式掛式模塊件、觸摸屏箱式掛式模塊件、交直線DC電機、總線單元、通信模型塊、電機導軌、測速機構等構成。
（一）控制屏（鋼制雙層亞光密紋噴塑構造，金屬鋁操作面板）
1、交流ACAC電源控制單元
三相四線380V交流ACAC電源經空氣開關后給裝置供電，電網電壓（V）表監控電網電壓（V），設定有帶燈保險絲保護，控制屏的供電由鑰匙開關和啟停開關控制，同時設定有漏電警報指示及警報復位。
提供三相四線380V、一相220V電源各一組，由啟停開關控制輸出，并設定有保險絲保護。
2、定時器兼報警記錄儀
定時器兼報警記錄儀，平時作時鐘使用，設定有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或?qū)嵅馘e誤所造成的漏電警報次數。
3、直線DC電源、直線DC電壓（V）/電流（A）表、邏輯輸出及指示等
直線DC電壓（V）：0～10V可調輸出；直線DC電流（A）：4～20mA可調輸出；直線DC數字電壓（V）表/電流（A）表；電壓（V）表測量范圍0～200V、寫入阻抗為10MΩ、精確度0.5級；電流（A）表測量范圍0～200 mA、精確度0.5級；同時設定有邏輯電平輸出（點動、自鎖）、邏輯電平指示、LED數碼管、方向指示器、八音盒、直線DC24V繼電器、信號變換座若干。
4、主機實驗結合套件
配備西門子S7-1500（CPU1515-2PN）系列 PLC主機，配備裝備數字量寫入輸出模型塊I/O（16DI/16DO），模仿量模型塊I/O（4AI/2AO），配套通信編程電纜（也可選用其他品牌主機，價格另儀）
5.變頻器結合套件
配備西門子G120變頻器，響應速度快，功能優越。
6.觸摸屏實驗結合套件
西門子TP1500觸摸屏，界面實操簡便，圖庫豐富，實操性強。
（二）實驗箱式掛式模塊件
|
序號 |
編號 |
控制對象實驗模型塊 |
實驗教學目標 |
|
1 |
SX1 |
搶答器/音樂噴泉 |
經過對搶答系統中各組人員搶答時序的監視和控制，掌控把握條件判別控制指令的編寫方法；經過對音樂噴泉控制系統中"水流"及音樂的循環控制，掌控把握循環指令的編寫方法。 |
|
2 |
SX2 |
裝配流水線/十字路口交通燈 |
經過對"生產流水線"順序加工過程及十字路口交通燈路況信號控制，掌控把握順序控制指令的編寫方法。 |
|
3 |
SX3 |
水塔水位/天塔之光 |
經過對"水塔水位"和"儲水池水位"改變過程的判別，理解簡便邏輯控制指令的編寫方法。經過對天塔之光閃亮過程的移位控制，掌控把握移位寄存器指令的編寫方法。 |
|
4 |
SX4 |
自動送料裝車/傳送帶 |
經過對傳送帶啟停、傳送狀態的控制和對貨物在自動送料裝車系統中流向、流量的控制，掌控把握較復雜邏輯控制指令的編寫方法。 |
|
5 |
SX5 |
多種液體混合裝置 |
經過對"液體混合裝置"中不一樣液體比例及液體混合時攪拌時間的控制，掌控把握條件判別指令及各種不一樣類型的定時器指令的編寫方法。 |
|
6 |
SX6 |
自動售貨機 |
經過用用戶投幣數目的識別和自動售貨機中各種"貨物"的進出控制，掌控把握各種計數器指令及對比輸出指令的編寫方法。 |
|
7 |
SX7 |
自控軋鋼機/郵件分揀機 |
經過對自控軋鋼機和郵件分揀機材料（"鋼錠"郵件"）來料數量、來料類別識別及對各種執行器（例如"電機"）啟停時序的控制，掌控把握數值運算指令及中斷指令的編寫方法。 |
|
8 |
SX8 |
機械手控制/自控成型機 |
經過對機械手停留"位置"及自控成型機各方向"液缸位置"的控制，掌控把握一個完整工業應用系統中的較簡便邏輯控制程序的編寫能力。 |
|
9 |
SX9 |
加工中心 |
經過對加工中心中各方向"電機"運行方向及"刀庫"進出刀、換刀過程的控制，掌控把握一個完整工業應用系統中的較復雜邏輯控制的編寫能力。 |
|
10 |
SX10 |
四層電梯 |
經過對一個完整的四層電梯模型的綜合控制，初步掌控把握PLC控制系統的解析、I/O分配、設計I/O接線圖、接線、編程、調節測試等作業過程的綜合知識。 |
|
11 |
SX11 |
直線動作：（實物）步進電機系統由驅動電子回路、步進電機、刻度盤、指針等構成；
直線動作系統由電機、同步帶、光電傳感器、導軌、位移塊等構成。 |
經過運用PLC對直線動作實物模型塊的控制，初步理解步進電機方向、拍數的控制及直線動作檢驗測試、定位控制。 |
|
12 |
SX12 |
自動洗衣機/電鍍生產線 |
經過對洗衣機進出水時間、洗滌流程及電鍍生產線中物塊侵入不一樣溶液的時間、方法、先后順序的控制，掌控把握多點PLC控制系統的綜合應用能力。 |
|
13 |
SX13 |
直線DC電機控制/溫度（℃）控制
（模仿量控制） |
經過對直線DC電機系統中脈沖信號收集、轉動速度控制（電壓（V）量）及溫度（℃）控制系統中的溫度（℃）功能數值的控制，掌控把握高速計數器指令、模仿量處置整理指令、PID指令的使用。 |
|
14 |
WK1 |
經經典型電機控制實操單元：施耐德交流ACAC接觸器3只；時間繼電器1只，3個按鈕，3只交流ACAC指示燈，2只熱繼電器，元件配備專用底座。 |
掌控把握一般強電系統的裝配和調節測試作業過程知識，完成PLC方法的電機經經典型運行控制；掌控把握裝配和調節測試PLC電氣控制系統的有關知識。 |
|
15 |
WK2 |
網孔板 |
學會電氣控制系統中各元件的布置規劃、裝配、調節測試過程知識。 |
|
16 |
BP1 |
變頻器實驗結合套件：配備西門子G120變頻器 |
初步設定有綜合應用變頻器的能力，理解變頻調節速度在實際中的應用，掌控把握變頻器調節速度技術及PLC綜合控制技術。 |
|
17 |
CM1 |
觸摸屏實驗結合套件：7寸
|
理解工業觸摸屏的功能及使用方法、掌控把握與PLC之間的通信知識，并掌控把握復位、置位、交替等功能鍵、圖形（彎彎曲線）顯露、動態畫面跟蹤在觸摸屏中的完成方法。 |
（三）電機導軌、光碼盤測速系統及數字顯露轉動速度表
含有光碼盤測速系統（配備有進口光電編碼器）、數字顯露轉動速度表及固定電機的不銹鋼導軌等。不銹鋼導軌平整度好，無應力變形，加工精細，同心度好，互換性好，能保證電機與編碼盤之間連接的同心度不超過±5絲，電機運行噪聲小，實驗功能數值經經典型，能良好適用實驗要求。在導軌操作面板上設定有五位數字顯露轉動速度表，顯露當前轉動速度；設定有電壓（V）反饋信號；同時設定有光電編碼信號輸出，含有概括A、B兩個通道；能夠完成各種速度開/閉環及定位實驗。
（四）三相鼠籠異步電機：交流ACAC380V/△
（六）實驗桌
實驗桌為鋼制雙層亞光密紋噴塑構造，桌面為防火燒、防水浸、耐磨損高密度板；左右設定有兩個大抽屜（帶鎖），用來放置工量具及圖紙文檔實驗指導書，電腦桌聯體設計，造型美觀大方。
四、實驗項目
（一）PLC基礎技能實驗

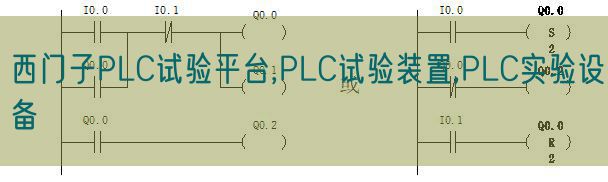

1.PLC認識實驗（軟硬件構造、系統構成、基礎指令練習、接線、編程下載等）
2.經經典型電機控制實操實驗（點動、自鎖、正反轉、星三角換接啟動等）
3.PLC擬真實驗
（二）PLC模仿控制應用實驗
4.數碼顯露控制
5.搶答器控制（優先級、數值運算，設定有聲效功能）
6.天塔之光控制（閃爍、發射、流水型）
7.音樂噴泉控制（設定有聲效功能）
8.十字路口交通燈控制
9.水塔水位控制
10.自動送料裝車系統控制
11.四節傳送帶控制
12.裝配流水線控制
13.多種液體混合裝置控制
14.自控成型機控制
15全自動洗衣機控制（設定有聲效功能）
16.電鍍生產線控制
17.自控軋鋼機控制
18.郵件分揀機控制
19.自動售貨機控制
20.機械手控制
21.三層電梯控制
22.四層電梯控制（實物）
23.加工中心控制（實物）
（三）PLC實物控制實驗
24.直線動作位置識別、動作軌跡控制、定位控制
25.步進電機動作控制
26.直線DC電機控制
27.溫度（℃）控制
（四）PLC高級技能實驗（設計、裝配、調節測試及檢修）
28.C620車床的電氣控制線路
29.臥式車床電氣控制線路
30.機床兩地控制線路
31.M7130平面磨床的電氣控制線路
32.Z3040搖臂鉆床的電氣控制線路
33.液壓滑臺式自動攻螺紋機的電氣控制線路
34.運行小車的電氣控制線路
（五）PLC、變頻器、觸摸屏綜合應用技能實驗
35.變頻器功能功能數值設定與實操
36.變頻器操作面板實操與運行
37.變頻器無級調節速度
38.外部端子點動控制
39.變頻器控制電機正反轉
40.多段速度選用變頻調節速度
41.外部模仿量(電壓（V）/電流（A））控制方法的變頻調節速度
42.PLC控制變頻器外部端子的電機正反轉
43.PLC數字量控制方法的多段速
44.PLC數字量控制方法的電機降壓啟動
45.PLC控制變頻器外部端子的電機運行時間控制
46. 基于PLC模仿量控制變頻開環調節速度
47. 基于觸摸屏控制方法的基礎指令編程練習
48. 觸摸屏畫面等級設定及實操
49. 觸摸屏畫面變換實操
50. 基于觸摸屏控制方法的LED控制
51. 基于觸摸屏控制方法的電機運行時間控制
52. 基于觸摸屏控制方法的搶答器控制
53. 基于觸摸屏控制方法的四節傳送帶控制
54. 基于觸摸屏控制方法的運料小車控制
55. 基于觸摸屏控制方法的自動供水控制
56. 基于觸摸屏控制方法的多段速控制
六、配備：
|
名 稱 |
型 號 |
數量 |
單 位 |
備注 |
|
實驗屏 |
西門子PLC試驗平臺 |
1 |
臺 |
|
|
電源控制屏 |
西門子PLC試驗屏 |
1 |
臺 |
鋼制噴塑 |
|
實驗桌 |
|
1 |
張 |
鋁木構造 |
|
PLC主機 |
CPU1515-2PN、數字量寫入輸出模型塊、模仿量寫入輸出模型塊 |
1 |
臺 |
|
|
MMC |
|
1 |
張 |
|
|
|
觸摸屏通訊線 |
1 |
條 |
|
|
網線 |
1 |
條 |
|
|
實驗箱式掛式模塊件 |
搶答器/音樂噴泉 |
1 |
塊 |
|
|
裝配流水線/十字路口交通燈 |
1 |
塊 |
|
|
水塔水位/天塔之光 |
1 |
塊 |
|
|
自動送料裝車/四節傳送帶 |
1 |
塊 |
|
|
多種液體混合裝置 |
1 |
塊 |
|
|
自動售貨機 |
1 |
塊 |
|
|
自控軋鋼機/郵件分揀機 |
1 |
塊 |
|
|
機械手控制/自控成型機 |
1 |
塊 |
|
|
加工中心 |
1 |
塊 |
|
|
四層電梯 |
1 |
塊 |
|
|
步進電機/直線動作 |
1 |
塊 |
|
|
自動洗衣機/電鍍生產線 |
1 |
塊 |
|
|
直線DC電機控制/溫度（℃）控制 |
1 |
塊 |
|
|
電機控制實操單元 |
1 |
塊 |
|
|
網孔板 |
1 |
塊 |
|
|
變頻器實驗箱式掛式模塊件（G120） |
1 |
塊 |
|
|
觸摸屏實驗箱 （TP1500） |
1 |
塊 |
|
|
三相電機 |
380V/180W |
1 |
臺 |
|
|
系統 |
演示板原程序及西門子編程系統 |
1 |
套 |
|
|
說明書 |
實驗指導 |
1 |
冊 |
|
|
連接線 |
實驗連接線50cm自鎖線 |
50 |
條 |
|
|
15cm自鎖線 |
10 |
條 |
|
|
系統排線 |
1 |
條 |
|
|
4mm電機安全疊加線 |
30 |
條 |
|
常見問題：
1、如果我要購買西門子PLC試驗平臺,PLC試驗裝置,PLC實驗設備，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的西門子PLC試驗平臺,PLC試驗裝置,PLC實驗設備是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開西門子PLC試驗平臺,PLC試驗裝置,PLC實驗設備的發票，您需要提供開票資料。
3、你們的西門子PLC試驗平臺,PLC試驗裝置,PLC實驗設備都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
