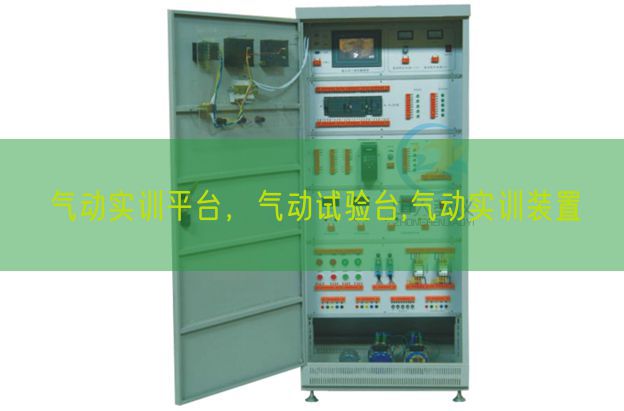

氣動實訓平臺，氣動試驗臺,氣動實訓裝置(圖1)

氣動實驗平臺

氣動實驗平臺是按照《液壓氣動傳動技術與實驗》、《氣動控制技術》等通用教學資料及實訓指導書設計而成，集可編程控制器和工業氣動元件、執行模型塊為一體，除可實行常規的氣動基礎控制線路實驗外，還可以實行模仿氣動控制技術應用實驗、氣動技術課程設計。應用plc控制方法，可從學習掌控把握簡便的PLC指導編程、梯形圖編程，深入到PLC控制的應用，可與計算機數值數值通訊、在線調節測試等實驗功能，能完美集合氣動技術和電氣PLC控制技術，適用電工、機電一體化等專業實驗考核。 一、主要特別點：
1、元件模型塊化：每個氣動元件成單單獨模型塊，配備有便利裝配的底層基板，可隨意在通用鋁制型材板上組建各種實驗線路，操件簡便快捷。
2、連接方法：接頭應用快速式，裝配、拆卸時可靠簡便省時。
3、氣動元件：標準的工業氣動元件，功能可靠、安全。
4、系統環境：低噪音的作業泵站，提供一個安靜的實驗環境（噪聲<60）。泵站帶自動過壓保護裝置
5、控制多元化：PLC編程控制、繼電器手動控制時間繼電器控制自動控制
二、實驗項目：
（一）PLC控制線路實驗:
1、單作用氣缸的換向線路
2、雙作用氣缸的換向線路
3、單作用氣缸速度控制線路
4、雙作用氣缸單向調節速度線路
5、雙作用氣缸雙向調節速度線路
6、速度換接線路
7、緩沖線路
8、二次壓力控制線路
9、高低壓變換線路
10、計數線路
11、延時線路
12、過載保護線路
13、互鎖線路
14、單缸單往復控制線路
15、單缸連續往復動作線路
16、直線缸、旋轉缸順序動作線路
17、多缸順序動作線路
18、雙缸、同步動作線路
19、回缸聯動線路
20、卸荷線路
21、或門型梭閥的應用線路
22、快速排氣閥應用線路
（二）PLC控制實驗：
1、PLC基礎指令編程、特殊指令編程、梯形圖編程學習掌控把握
2、PLC編程系統的學習掌控把握與使用
3、PLC與計算機數值數值的通訊、在線調節測試
3、PLC與氣動相集合的控制實驗
三、實驗臺構成：
　 LG-QD05型 氣動實驗平臺由實驗臺架、作業泵站、氣動元件、電氣控制單元等幾部分構成。
1、實驗臺架：實驗臺架由國標40*40國標鋁材為主體、鋁制實操操作面板等包括，作業臺尺寸：長×寬×高＝1500mm×650mm×1700mm (其包裝重量約300kg)
2、作業泵站：
氣泵寫入電壓（V）：AC 220V/50Hz
電機（單頭）功率（W）：550W
規格限定輸出壓力：0.8Mpa
氣泵容積：10L
作業噪聲：<50分貝
3、氣動元件：
以天工氣動元件為主，配備詳見附件。氣動元件均配備有過渡底層基板，可便利、隨意地將元件安放在實驗操作面板（操作面板帶"Ｔ"溝槽形式的鋁制型材構造）上。線路搭接應用快換接頭，拆接便利快捷。
4、電氣控制單元：
可編程序控制器(PLC)，應用西門子SRMART I/O口20點、12寫入8輸出繼電器輸出形式，電源電壓（V）：AC 220V/50Hz。
四、部分氣動組態線路

五、部分Festo 系統線路及圖庫

六、配備表單
（一）實操臺基礎硬件

序號	名稱	規 格型號	數 量	備注
1.	實驗臺（鋁制"T"型槽操作面板）	1500mm x 700mm x 1800mm 40*40鋁型材構造	1套	鋁型材
2.	過渡底層基板	化纖ABS 精制模具壓注成型	1套	附在閥上
3.	萬能轉向輪	2.5mm優質鋼材；帶自鎖功能；滾輪式軸承	4個	裝配在實驗臺下部
4.	專用鋁制操作面板	鋁制帶"T"型協作過渡底層基板實行搭接	1套	裝配在實驗臺上
5.	靜音空氣壓縮機	氣泵寫入電壓（V）：AC 220V/50Hz 電機功率（W）：550W 規格限定輸出壓力：1.0Mpa 氣泵容積：10L 作業噪聲：< 40分貝帶自動斷電保護裝置	1臺	奧突斯
6.	過濾、調壓結合套件	接管口徑：1/8" 規格限定流量: 650L/min 濾心精確度 40ū 調動壓力0.05-0.85MPa 最大可調壓力0.9 MPa 濾水容量（KV）15cc 給油容量（KV）25cc	1套	品牌：費斯托
7.	帶壓力表調壓閥	接管口徑：1/8" 規格限定流量: 650L/min 調動壓力界限：0.05-0.85MPa 最大可調壓力：0.95 MPa 本體材料：鋁制壓鑄成型	1只	品牌：費斯托

（二）元件基礎配備

序號	名稱	參數 規 格	數 量	備注
8.	復動式不銹鋼單作用氣缸	動作形式：活塞復動式使用壓力界限：1-9.0 kgf/cm2 速度界限：50 – 800mm/s 行程 :75mm 接管口徑：1/8"	1只	品牌：費斯托
9.	復動型不銹鋼單出桿雙作用氣缸	動作形式：活塞復動式使用壓力界限：1-9.0 kgf/cm2 速度界限：50 – 800mm/s 行程 :100mm接管口徑：1/8"	2只	品牌：費斯托
10.	氣缸固定腳座	MA20-LB	6只	自制
11.	二位三通單電磁換向閥	線圈位數：?jiǎn)晤^雙位置彈簧復位動作方法：內部先導式作業壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒最短勱磁時間：0.05秒接管口徑：進氣＝出氣＝排氣＝1/8"	1只	品牌：費斯托
12.	二位五通單電磁換向閥	線圈位數：?jiǎn)晤^雙位置彈簧復位動作方法：內部先導式作業壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒最短勱磁時間：0.05秒接管口徑：進氣＝出氣＝1/8"	2只	品牌：費斯托
13.	二位五通雙電磁換向閥	線圈位數：雙頭雙位置電控復位動作方法：內部先導式作業壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒最短勱磁時間：0.05秒接管口徑：進氣＝出氣＝排氣＝1/8"	1只	品牌：費斯托
14.	中封式三位五通電磁換向閥	線圈位數：雙頭三位置封閉型動作方法：內部先導式作業壓力：0.15-0.85 MPa 耗電量：AC2.5VA DC2.5W 最高動作頻率：5次/秒最短勱磁時間：0.05秒接管口徑：進氣＝出氣＝排氣＝1/8"	1只	品牌：費斯托
15.	二位五通單氣控?fù)Q向閥	構造：滑閥, 單向氣控, 彈簧復位壓力界限：0.15-0.85 MPa 規格限定流量 1 (p)→4 (A)500 l/min	2只	品牌：費斯托
16.	二位五通雙氣控?fù)Q向閥	構造：滑閥, 雙向氣控壓力界限：0.15-0.85 MPa 規格限定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min	2只	品牌：費斯托
17.	中封型二位五通雙氣控?fù)Q向閥	構造：滑閥, 雙向氣控壓力界限：0.15-0.85 MPa 規格限定流量: 1(p)→2 (A)500 l/min 1(p→4 (A) 500 l/min	1只	品牌：費斯托
18.	常開式單氣控二位三通閥	構造：滑閥, 單向氣控	1只	品牌：費斯托
19.	常閉式單氣控二位三通閥	構造：滑閥,單向氣控	1只	品牌：費斯托
20.	二位五通手動換向閥	動作方法：直動式使用壓力界限：0-0.8MPa 拉口口徑：進氣＝出氣＝排氣＝1/8"	1只	品牌：費斯托
21.	可調單向節流閥	接管口徑：1/8" 標準規格限定流量: （p）→ (A)400L/min 調動壓力界限：0.05-0.95MPa	2只	品牌：費斯托
22.	或門邏輯閥（梭閥）	接管口徑：1/8" 使用壓力界限0-1.0MPa 規格限定流量X, Y→A 500 l/min	2只	品牌：費斯托
23.	與門邏輯閥（雙壓閥）	接管口徑：1/8" 使用壓力界限0-1.0MPa 規格限定流量X, Y→A 500 l/min	1只	品牌：費斯托
24.	快速排氣閥	接管口徑：1/8" 使用壓力界限0-1.0MPa 規格限定流量1(p)→2 (A) 300 l/min 2 (A)→3(R) 390 l/min	1只	品牌：費斯托
25.	平圓型按鈕式機械閥	位通數：二位三通動作方法：直動式彈簧復位使用壓力界限：0-0.8MPa 接管口徑：1/4" 規格限定流量→ (A) 60 l/min	1只	品牌：費斯托
26.	滾輪型杠桿式機械閥	位通數：二位三通動作方法：直動式彈簧復位使用壓力界限：0-0.8MPa 接管口徑：1/4" 規格限定流量→(A) 60 l/min	2只	品牌：費斯托

（三）電氣模型塊

27.	時間繼電器模型塊	顯露 LED顯露三位，0-999S 輸出常閉開關一組、常開開關一組、暫停一組、作業電壓（V）：AC220V	1套	ZN48
28.	可編程序控制器	SR 20	1個	西門子
29.	可編程序控制通訊電纜		1條	西門子
30.	中間繼電器模型塊	3組(每組3常開1常閉)；接線插頭座為φ10mm安全性插頭座，操作面板為5mm進口絕緣板	2組	Omron歐姆龍
31.	接近開關電感式（帶插頭線）	開關電壓（V） 5-30 VDC 殘余波紋最大 10% 規格限定開關距離 4 mm 開關頻率最大100 Hz 輸出：無接點/電晶體NPN輸出輸出電流（A）最大200 Ma 開關容量（KV）最大 4.8 W	4個	滬光
32.	啟停模型塊	220V 50HZ交流ACAC電壓（V）帶漏電保護斷路器帶上電指示	1套	HGG（海格）
33.	按鈕模型塊	φ16mm大按鈕	1套	上海遠大
34.	穩壓電源模型塊	臺灣 DC24V 5A ；接線插頭座為φ10mm安全性插頭座，操作面板為5mm進口絕緣板	1套	臺灣明緯

四、附件

35.	L型支撐架	自制	4只	自制
36.	過渡接頭	變換接頭	1只	PG8-6
37.	"T"型三通	T型	10只	PE-4
38.	四通	十字型	4只	PZA-4
39.	氣管	PUO0425（桔）	50米	4
40.	管塞	PP-4	15只	PP-4
41.	專用工量具	活口扳手、螺絲刀、六角扳手、剪刀等	1套	滬工等
