SP-16 智能型高級直線DC電機檢驗測試技術實驗裝置




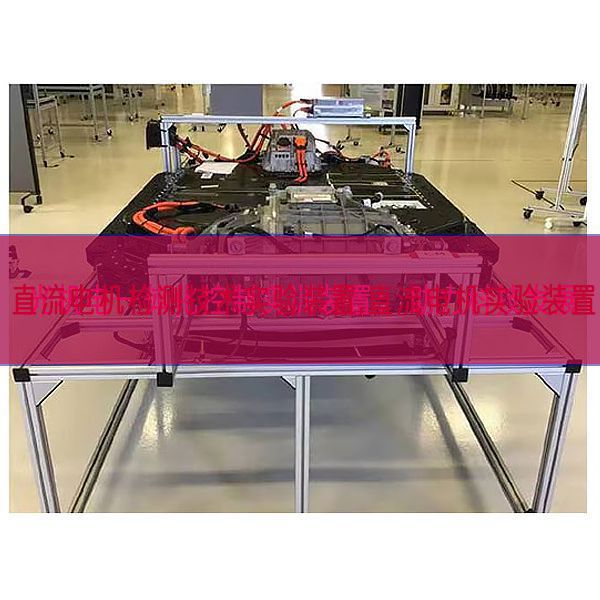

（設備參考圖片，具體構造可按需求定做）
一 系統基礎簡介：
"智能型高級直線DC電機檢驗測試技術實驗裝置"是直線DC電機對應的機械特性、電氣特性的測量試驗和教學實驗于一體，配套先進的檢驗測試控制手段，對以上各種運行方法實行定量解析，收集電機運行的各種功能數值。學生可經過一個嵌入式觸摸屏電腦完成收集數值的顯露、系統控制、載入控制等。
一臺基于W i n C E ( 中 文 版 ) 實操系統 、內嵌Homebuilder嵌入版組態系統的觸摸屏是唯一的人機界面HMI，它在系統中作為數值寫入、顯露監控及 控制終端。該終端應用RS-485/232連接口收集模型塊實行通訊，數值收集模型塊將傳感器的檢驗測試值上傳給終端實行顯露或用來監控，本款教學設備的終端還可下達實操指令給執行模型塊從而完成對程控設備的調動，從而完成對電機電樞電壓（V）及負荷的控制。
二 系統主要設備及功能數值：
1.載入設備：磁粉限制動作器
供電電源24V 激磁電流（A）0~0.6A 載入能力0~5N.m
2 .動態扭矩傳感器 測量旋轉電機扭矩，測量范圍0~±5N.m 線性輸出0~±5V (正反方向)
3.直線DC電機： 電樞電壓（V）直線DC220V 勵磁電壓（V）直線DC220V 功率（W）185W ，轉動速度1500轉/分鐘
4 .220V直線DC調節速度器：
0~220V可調，電壓（V）輸出線性可控，控制信號4-20mA。
5.人機界面HMI設備：
7"高亮TFT液晶顯露屏，分辨率800×480，四線電阻式觸摸屏，分辨率1024×1024。
WinCE(中文版) 實操系統，內嵌HMIBuilder嵌入版組態系統無限點。主頻400M，內部存儲64M，存儲設備128M電子盤。
作業電源DC24V
設定有兩個2.0的USB連接口，支持工程備份及還原，支持外部寫入連接口設備，如USB鼠標鍵盤等。
具備兩個9連接口，COM1是RS-232連接口，COM2具備一個RS-232連接口和RS-485連接口
6.三菱plc FX2N-16MR-001.
2路模仿量輸出模型塊, 4路模仿量寫入模型塊。
7. 隔離型直線DC電流（A）傳感器，測量范圍0-3A，0~±5V線性輸出 (正反方向) 。
8. 隔離型直線DC電壓（V）傳感器，測量范圍0-300V，0~±5V線性輸出 (正反方向) 。
9.基于觸摸屏的組態系統運行環境 完成數值收集及顯露 完成電拖系統的系列控制實操。
10.大功率（W）電阻負載單元。
11. 電機導軌，光碼盤測速系統，及連軸器。
三 完成實驗內容：
1.直線DC電機空載特性試驗
2.直線DC電機負載試驗
3.直線DC電機效率測量
4.直線DC電機特性彎曲線測量
5.直線DC電機冷態電阻、溫升實驗等
6.直線DC電機的轉動速度、輸出轉矩、功率（W）、電壓（V）、電流（A）測量
