實驗報告plc控制8個流水燈程序

實驗報告：plc控制8個流水燈程序

摘要：

本實驗經過使用PLC實驗臺，設計并完成了一個控制系統，能夠同時控制8個流水燈的運行。經過詳細的程序語言編寫和硬件連接，充分展示了PLC在工業自動化中的應用和優勢。--將對實驗的過程、原理和成果實行詳細簡介和解析。

1. 引言

PLC（可編程邏輯控制器）是一種專門用來工業自動化控制系統的計算機數值數值數值控制設備。它設定有可編程、可靠性高以及適應性強等優點，因而廣泛應用來工業生產線、電力系統、交通運輸?shù)阮I(lǐng)域。流水燈作為最基礎的示例之一，被廣泛用來PLC控制實驗。

2. 實驗?zāi)康?/p>

本實驗旨在經過編寫PLC控制程序，完成對8個流水燈的控制，并經過查看實驗情況和解析實驗成果，深入理解PLC的作業原理和控制方法。

3. 實驗設備與材料

本實驗所需的設備與材料如下：

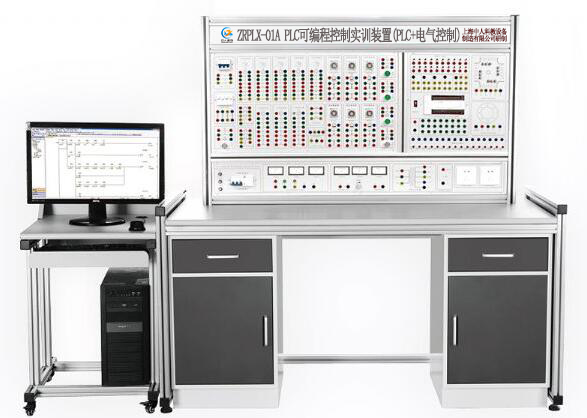

- PLC實驗臺

- 8個流水燈

- 接線電纜

- R-S觸發器芯片

- 開關

4. 實驗步驟

4.1. 硬件連接

--按照實驗要求，在PLC實驗臺上連接8個流水燈，并將它們與PLC的輸出端子相連。--將R-S觸發器芯片與PLC的寫入端子相連。

4.2. PLC程序語言編寫

按照所學的PLC程序設計知識，編寫一個能夠控制8個流水燈運行的程序。程序中需要含有概括狀態轉移、計時功能等。經過對輸出端口的控制，完成燈的順序改變和閃爍效果。

4.3. 軟硬件配備裝備裝備

將編寫好的程序上傳到PLC實驗臺，并實行軟硬件配備裝備裝備。設定寫入端子與R-S觸發器芯片的對應關系，使得燈的運行受控于觸發器的狀態。

4.4. 實驗實操

按下開關，使得觸發器的狀態發生改變，從而啟動PLC程序。查看8個流水燈的運行情況，記錄每個狀態的改變時間和亮滅情況。

5. 實驗成果與解析

經過查看實驗情況和解析實驗數值，我們可以得出以下結論：

- --觸發器狀態的改變，流水燈的亮滅順序也相應發生改變。

- PLC程序的設計合理，能夠適用控制要求，并保證流水燈的正常運行。

- 在實驗中，我們可以經過修改PLC程序，改變流水燈的運行順序、頻率等功能數值，以適應不一樣的需求。

6. 實驗--

本實驗經過PLC實驗臺控制8個流水燈的程序設計和完成，充分展示了PLC在工業自動化中的應用價值。經過實驗的實操和查看，深入了???PLC控制原理和編程技術的理解。-PLC控制系統設定有平穩性高、可靠性強等優點，適用來各種工業自動化控制場景。

關鍵詞：PLC實驗臺、流水燈、程序設計、硬件連接、觸發器芯片、控制系統、工業自動化、控制方法、實驗成果、優點。

參考文獻：

[1] 許艷, 國紅. 可編程邏輯控制原理與應用[M]. 清華大學出版社, 2012.

[2] 胡必亮. PLC控制系統基礎[M]. 北京電子工業出版社, 2009.

[3] 劉洪濤. 工業控制技術[M]. 中國電力出版社, 2015.
