智能混凝沉淀實驗裝置

智能混凝沉淀實驗裝置,換熱器功能測量試驗實驗裝置

一、設備基礎簡介

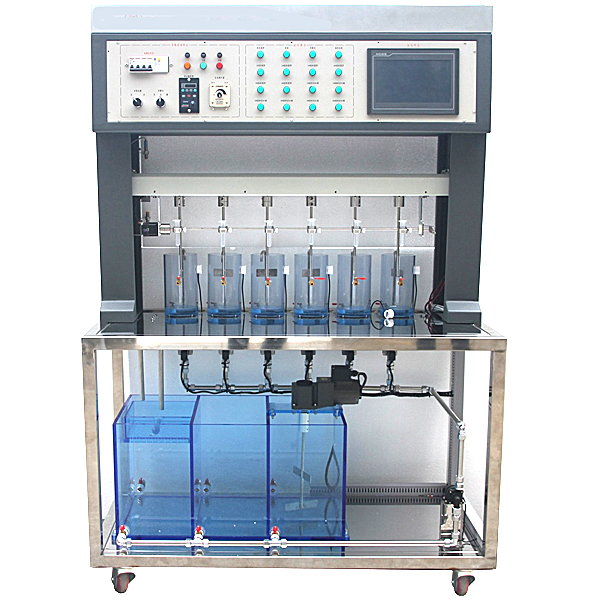

本裝置是一套綜合性試驗設備，被廣泛地用來科研、教學和生產中，涵蓋plc控制技術、觸摸屏實操技術、六聯混凝試驗技術、自動控制技術、液位監測技術、水樣培養技術、廢水處置整理回收技術、節能環保技術、反清洗技術、測溫技術、系統解析技術等，學生經過試驗裝置實行混凝試驗，選用出**的混凝劑種類，確定**投加量，經過plc控制程序的選用或修改確定**攪拌速度和時間，可適用《水污染控制工程》、《環境工程》、《給水工程水處置整理實驗技術》、《工業用水處置整理工程》以及《實用廢水處置整理技術》等課程的實驗教學，也可適用相關技能比賽的實驗使用。
二、系統特別點
1.框體構造應用38×38mm不銹鋼方管材料制作，厚度1.5mm；水箱應用淺藍色透明有機玻璃制成；進出水管道應用不銹鋼復合管硬管及硅膠管軟管，連接便利。
2.安全性強：配備裝備裝備有單獨的電源控制儲物儲物儲物柜，裝備有漏電保護器和接地標示，保證設備的安全性。
3.整體性強：裝置全部器件合理的分布固定在不銹鋼鋼架上，對象和控制系統一體化設計，實操便利。
4.功能性強：設備應用PLC可編程控制，觸摸屏實操方法，帶自動進水與排水裝置、循環攪拌裝置，設定有同/異步運行、可以編輯轉動速度和時間并實行存儲、手/自動加藥、攪拌頭自動升降、蜂鳴器提醒、自動測水溫、自動計算G值和GT值等功能。同時還設定有過濾裝置，可分離絮體，廢水回收運用，設定有24路運行指示燈，6組液位控制器，以及平臺接水系統。




智能混凝沉淀實驗裝置,換熱器功能測量試驗實驗裝置

實驗?zāi)康模?/span>

1、理解板式、列管及套管換熱器的構造特別點及傳熱功能的差別。

2、掌控把握各換熱器功能測量試驗方法，理解影響換熱器功能的因素。

3、深入對順流和逆流兩種流動方法換熱器換熱能力差別的認識。

4、掌控把握流體流速、流量、壓力、溫度（℃）（℃）（℃）等功能數值的測量技術。

主要配備裝備裝備：

套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調動閥門組，阻力測量試驗壓力表及U型差壓計，加熱功率（W）（W）（W）由固體調壓模型塊無級調動，**信號寫入巡檢儀顯露溫度（℃）（℃）（℃），電流（A）（A）（A）表，電壓（V）（V）（V）表，不銹鋼臺架及控制屏等。

技術功能數值：

1、寫入電源：三相AC380V±10% 50Hz，功率（W）（W）（W）6.5KW。

2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。

3、電加熱總功率（W）（W）（W）：≦6.0KW，加熱溫度（℃）（℃）（℃）：≤80℃。

4、冷、熱水泵功能數值： 流量： 20L/min ，揚程：12m，功率（W）（W）（W）：120W。

5、轉子流量計：二臺并聯，熱水流量測量界限：16—160L/h，冷水流量測量界限：40—400L/h。

6、原水箱：304 不銹鋼材料，容積：80L（冷水箱有蓋密封，防止落灰，配備裝備裝備有液位顯露裝置；水箱入口配備裝備裝備有浮球閥以保證水箱水位恒定）。

7、熱水箱 ：304不銹鋼材料，容積：60L（熱水箱有蓋密封，與冷水箱單獨，配備裝備裝備有液位顯露裝置）。

8、溫度（℃）（℃）（℃）測量：測量系統配備裝備裝備有智能溫度（℃）（℃）（℃）控制儀表（PID調動控溫，精確度 ±0.2℃），高精確度PID調壓模型塊電子線路。
