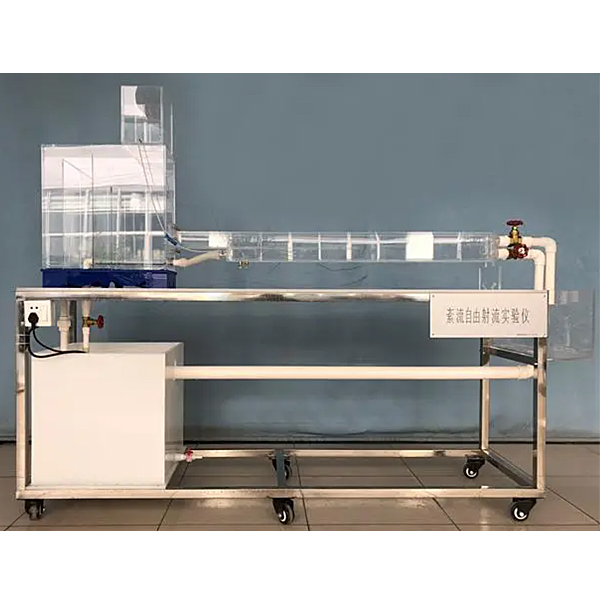

自循環紊動機理實驗臺

自循環紊動機理實驗臺,電機驅動與控制實驗裝置

實驗目的：
1、演示水流紊動發展過程，深入水流動作構造的認識。
2、深入對水流動作構造的認識，演示層流、波動形成與發展、波動轉變?yōu)樾郎u紊動的全過程，實驗解析紊動機理。
主要配備裝備裝備：
水泵、供水箱、T4光源、彩色溶液容器、恒壓水箱、輸液管、調動閥、取水管、混合器、剪切流道顯露面、排氣閥、調動閥、分流管、回水水箱、不銹鋼支撐架
技術功能數值：
1、運行環境：溫度（℃）（℃）（℃）0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。可連續實操。
2、該裝置是一套臺式小型化紊動機理實驗儀表器具。應用低噪聲無銹蝕環保型小水泵完成自循環。
3、該裝置能對異重流上下層流體實行染色區分，混合后又能中和消色，顯露紊動渦的彩色形態。
4、流量：供水最大流量Qmax=300 ml/s 實驗管道流量 Qp=0-200 ml/s。
5、靜音環保型水泵：揚程：10m，流量：12L/min，功率（W）（W）（W）：90W。
6、蓄水箱，500×400×400mm，材料PVC板。
7、回水水箱：容積10L，透明有機玻璃制作，帶計量刻度。
8、實驗所用的流體--水為全循環設計，充分節約水資源。
9、框體構造及臺面均為304不銹鋼材料，構造緊湊，外觀美觀，實操便利。




自循環紊動機理實驗臺,電機驅動與控制實驗裝置

基礎簡介

本裝置能適用《電機拖動與調動速度》，《電機學》，《維特電機及控制系統》，《機電傳動與控制》，《機電一體化》 等課程大綱要求的實驗。裝置設計新穎、構造合理、外觀豪華氣魄，適合高等院校、中等專業學校、職業技術學院等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

1、綜合性強：即能完成交直線DC電機的調動速度控制，還可完成部分“微控制電機”的實驗。

2、整套性強：從儀表器具儀表、專用電源、電機及其它實驗部位件到實驗連接線均配套齊全。

3、電機導軌底層基板應用20mm厚軋鐵板，電機運行噪音小，永不變形，保證了設備長期運行。

4、配套的小型電機經過特殊設計，其特性和功能數值可模仿中小型電機，學生經過實驗可深入對電機課程課程課程理論的理解。

5、設定有電流（A）（A）（A）型漏電保護，相間、線間過載或短路均可自動保護功能。

6、交流ACACAC電源應用隔離變壓器輸出，實驗收集波動線更加安全可靠。

7、定時器兼報警記錄儀：設定有設定時間、定時報警、切斷電源及記錄各種警報次數功能。

一、技術功能
1.寫入電源：三相四線380V±10% 50Hz。
2.作業環境：溫度（℃）（℃）（℃）-10℃～+40℃，相對濕度＜85%(25℃)。
3.裝置容量（KV）（KV）（KV）：＜1.5KVA。
二、設備含有概括
1.交流ACACAC電源(帶過流保護措施，隔離變壓器輸出)
提供三相0～430V可調交流ACACAC電源，同時可得到一相0～250V可調的交流ACACAC電源(配備裝備裝備有一臺三相同軸聯動自耦調壓器，功率（W）（W）（W）1.5KVA)?？烧{(diào)交流ACACAC電源輸出處設定有過流保護裝置，當相間、線間過電流（A）（A）（A）或直接短路均能警報并切斷電源。配備裝備裝備有三只指針式交流ACACAC電壓（V）（V）（V）表，經過變換開關，可指示三相電網電壓（V）（V）（V）和三相調壓輸出電壓（V）（V）（V），并有指示燈指示外部電源寫入和作業電源輸出。交流ACACAC電源經過隔離變壓器輸出，實驗安全可靠，便利測量試驗波動線。
