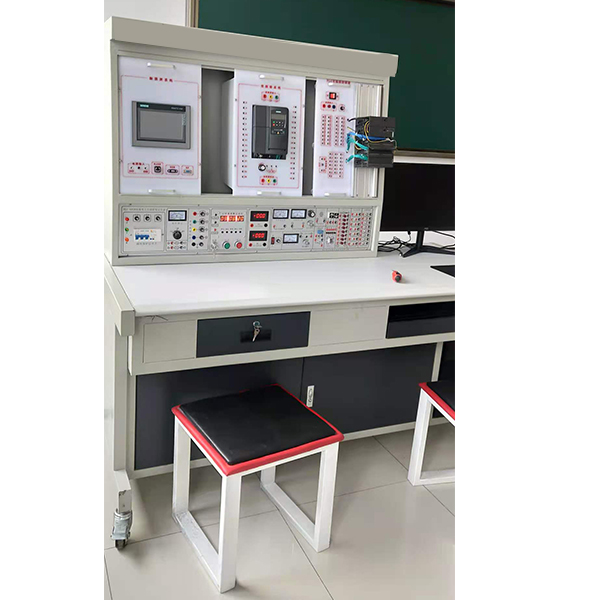

西門子1500PLC實訓裝置

可編程控制器實驗裝置集可編程邏輯控制器、編程系統、模仿控制實驗箱式掛式模型塊件、實物等于一體，可直觀地實行plc的基礎指令實驗，多個應用廣泛的PLC實際應用模仿實驗和實物控制實驗，同時也為了高層次的設計研發實驗提供良好的條件。能完成多個電氣控制實驗。

本實驗裝置適合高職院校、職業學校的機電設備裝配與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業和非機電類專業的《可編程控制器技術》、《電氣及PLC控制技術》、《PLC及其應用》等的實驗教學。也適合技工學校、職業培訓學校、職教中心、鑒定站的PLC實操、技能鑒定考核。

二、特別點：

1、裝置應用集合套件式構造，更換實驗?zāi)Ｐ蛪K便捷，如需要拓展功能或研發新實驗，只需添加實驗?zāi)Ｐ蛪K箱式掛式模型塊件即可，永不淘汰。

2、應用西門子可編程序控制器，應用模型塊化設計，可按照不一樣的需要含有概括不一樣的控制系統。

3、PLC主機的互聯網教學實驗：配備裝備裝備有RS485互聯網通信（也可選用CC-Link通信，價格另議），教師端電腦（主站）分別跟PLC主機（從站）實行直接通信實驗（即實行1：N通信），任一臺PLC主機（主站）跟PLC主機（從站）實行直接通信實驗（即實行N：N通信）。

三、技術功能

1、交流ACACAC電源：三相五線 AC 380 V±10% 50Hz；

2、溫度（℃）（℃）（℃）：-10～50℃；環境濕度：≤90％無水珠凝結；

3、整機功耗：≤1.0 kVA；

4、安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的材料。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線

5、外觀尺寸：1600mm×730mm×1700mm

6、虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

西門子1500PLC實驗裝置,齒輪綜合測量試驗實驗裝置

齒輪傳動強度設計是《機械設計》課程中重要的章節之一，國內外一直全部沒有針對齒輪傳動彎曲強度和接觸強度實行綜合測量試驗解析的實驗裝置，齒輪傳動強度綜合設計實驗臺的研發填補了這一空白，為機械類學生深刻理解齒輪傳動強度設計原理提供了不可或缺的實驗設備。
實驗項目?jī)?nèi)容:
1、實驗臺機械傳動鏈與部位件構造的作業原理的理解、觀摩與解析，拆卸裝配實驗。
2、實驗臺電氣信號控制與傳輸鏈的理解、觀摩及作業原理的解析。
3、實操實驗:
(1)直齒和斜齒圓柱齒輪傳動的齒根彎曲強度和齒面接觸強度設計計算；
(2)直齒圓柱齒輪和斜齒圓柱齒輪在相同中心距情況下的應力測量試驗與比較解析；
(3)相同轉動速度下不一樣荷載量與等荷載量情況下的應力測量試驗與比較解析；
(4)不一樣轉動速度相等荷載量時應力測量試驗與比較解析；
(5)齒輪傳動鏈測繪及受力解析。
主要技術特別點:
1.應用接觸面無損傷的等效測量試驗法解決測量齒面接觸應力的難題，用應變測量試驗法測量試驗齒根彎曲應力填補了國內外空白。
2.輪齒的彎曲應變和接觸應變的信號應用無衰減旋轉器，使應變信號的收集真實、平穩、可靠。
3.該實驗臺配備裝備裝備裝備專用綜合解析系統,學生可在系統的指導下自主實行齒輪傳動強度綜合設計，并按照設計功能數值組裝齒輪傳動。專 用系統可自動實行數值處置整理和存檔,測測測繪制作作作實驗彎彎彎曲線并設定有打印功能。
