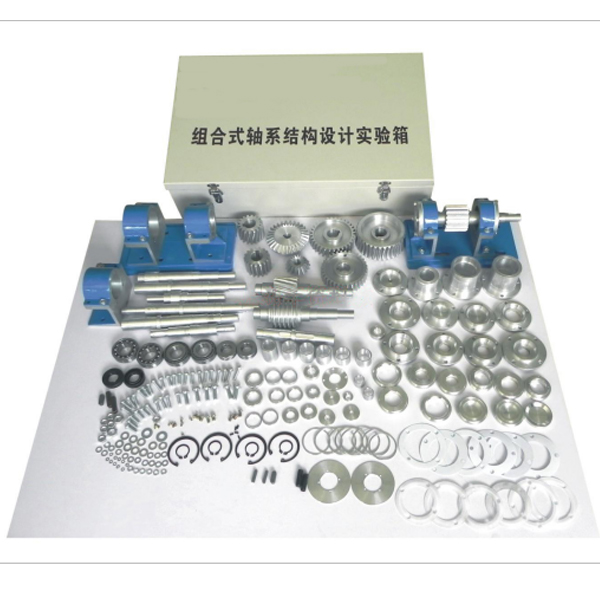

組合式鋁制軸系實訓裝置

集合式鋁制軸系實驗裝置,強迫對流空氣橫掠平實操實操操作面板放熱系數測量試驗實驗臺

一、主要特別點：
1、 本實驗箱設定有軸系構造設計和軸系構造解析兩大實驗功能，培養學生的機構設計能力設定有良好的使用效果；
2、 零件軸的構造形式多樣，使學生的靈活性和多樣樣有更深入的理解
3、 軸及軸上零件定位準確、固定可靠、軸上零件便利拆卸裝配和調動。
4、 基礎零件中共有68種125件，另配備裝備裝備有標準件7類166件，
5、 能便利地集合出數三十一種軸系構造方案，設定有內容系統，方案多樣的優點。
6、 配備裝備裝備有實驗指導書和裝拆工量具供學生按照設計思路實行裝配和模仿設計。
7、 實驗箱可供5-7人使用。
8、教師教學設計系統：基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級?？蛇x圓柱齒輪軸系部位件4種、錐齒輪軸系部位件4種、蝸桿軸系部位件6種實行裝配、拆卸、裝配、零部位件測量（分為軸測量與底座測量）、考核等。零件拆卸裝配的步驟過程中有智能提醒，由學生手動選用對應的零件并位移至軸系構造上，選用順序正確零件才能裝配上去，系統內的模型均應用3D模型，由3Dmax制作而成，并經過渲染和潤色，使模型看起來與真實部位件一般無二，設定有非標零件庫（8種零件）、標準零件庫（12種零件）、測量工量具庫（鋼直尺、游標卡尺）供拆卸裝配選用。系統內配備裝備裝備有實驗的目的、步驟、要求等含有概括的電子實驗考核題及指導書。使用考核功能時，出題供學生回答，當學生答完題目時給出考核分數，共12題，每道題目設為8分（其中一題為多選題，占12分），只有選用了答案才能實行下一題。系統需能實行全方位旋轉、放大、縮小觀看其細節。系統須為整體同一平臺，不得以單獨的資源展現。




集合式鋁制軸系實驗裝置,強迫對流空氣橫掠平實操實操操作面板放熱系數測量試驗實驗臺

實驗?zāi)康模?br /> 測量空氣橫向流過平實操實操操作面板表面時的放熱系數；按照對受強迫動作放熱過程的相似解析，將實驗數值整理成準則方程式。
主要配備裝備裝備：
多翼式低噪音風機，自動調動風門，集合式有機玻璃風洞，有機玻璃實驗管段，紫銅平實操實操操作面板試件，固體調壓模型塊配電位器調動加熱功率（W）（W）（W），數字顯露電流（A）（A）（A）表、電壓（V）（V）（V）表顯露加熱電流（A）（A）（A）電壓（V）（V）（V），風流量由畢托管配差壓傳感器測量，溫度（℃）（℃）（℃）由PT100熱電阻測量，8路萬能信號寫入巡檢儀顯露溫度（℃）（℃）（℃）、阻力、流量，不銹鋼支撐架。
技術功能數值：
1、寫入電源：一相AC220V±10% 50Hz，功率（W）（W）（W）1.5KW。
2、多翼式低噪音風機功能數值：風量2000m3/h，風壓1000 Pa，功率（W）（W）（W）370W。
3、電鍍紫銅平實操實操操作面板試件規格：δ=0.1 mm，長度250mm，寬度180 mm，表面黑度 ε=0.2，導熱系數λ=15 (W/m℃)；電加熱功率（W）（W）（W）：500W。
4、畢托管流量計配差壓傳感器：測量界限0―1000Pa，精確度0.5級。
5、實驗風道應用透明有機玻璃材料，分為風口段，實驗段測量試驗段等，彼此之間應用法蘭螺母連接。
6、溫度（℃）（℃）（℃）由高精確度溫度（℃）（℃）（℃）傳感器測量，萬能信號寫入巡檢儀協作高精確度數字顯露表，顯露溫度（℃）（℃）（℃）、阻力、流速等實驗全部測量功能數值，手動風門調動風量。
7.外觀尺寸：2000×500×1700mm，外觀為不銹鋼可位移支撐架，帶雙剎車輪。
8.建筑大樓與智能樓宇電氣裝配虛擬擬真系統
基于unity3d設計，用戶自行按照電腦配備裝備裝備選用不一樣的交互界面大小，可選六級畫質等級。系統內模型可實行360°旋轉、放大、縮小、平移。系統使用過程有小助手提醒，內容如下：
A、濕式報警系統
1、系統基礎簡介：濕式報警系統基礎簡介
2、設備認識：設定有最佳視角、設備詳情（顯露該設備的簡介或功能數值）、練習（內置6道選用題，選用正確與錯誤均有提醒）、原理圖（可從原理圖中進入到設備中）。設備有：噴頭、水流指示器、信號蝶閥、排氣閥、火災報警控制、高管壓力表、高位水箱、威亞控制儲物儲物儲物柜、穩壓罐、流量開關、末端試水裝置、排水設施、水泵接合器、水力警鈴、延時器、濕式報警器、蝶閥、止回閥、消防泵、安全穩壓閥、消防水浸浸浸池。
3、原理展示：展示濕式報警系統的作業原理，三維（3D）（3D）（3D）動畫演示，三維（3D）（3D）（3D）模型半透明化，可以見內部水流。配備裝備裝備裝備練習模型塊（內置4道選用題，選用正確與錯誤均有提醒）

常見問題：

1、如果我要購買組合式鋁制軸系實訓裝置_強迫對流空氣橫掠平板放熱系數測試實訓臺，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的組合式鋁制軸系實訓裝置_強迫對流空氣橫掠平板放熱系數測試實訓臺是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開組合式鋁制軸系實訓裝置_強迫對流空氣橫掠平板放熱系數測試實訓臺的發票，您需要提供開票資料。

3、你們的組合式鋁制軸系實訓裝置_強迫對流空氣橫掠平板放熱系數測試實訓臺都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
