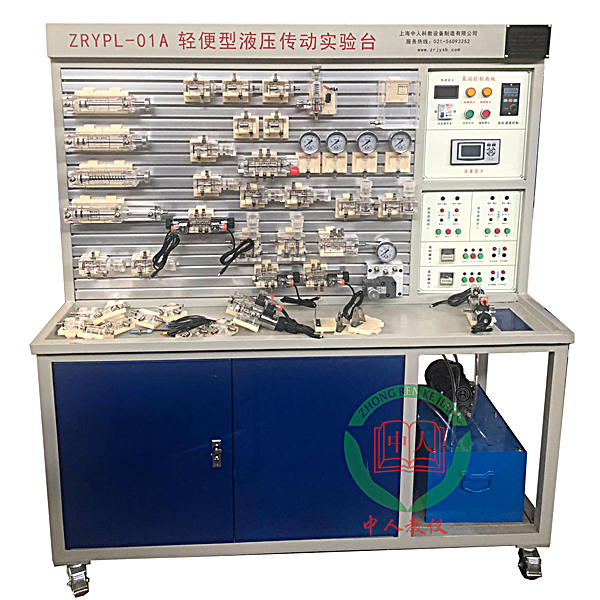

輕便型透明液壓實訓裝置

輕便型透明液壓實驗裝置,儲物儲物儲物柜式機床電子線路實驗裝置

適用高等院校、中等專業學校及職業技工學校的學生實行液壓傳動教程的實驗教學要求；達到培養學生動手、設計及綜合運用能力，提升和加強了學生的創新設計能力的目的。
一、主要技術功能數值
①實驗作業臺
實驗作業臺由鐵制主體與鋁制型實操實操操作面板(T型鉤槽)等含有概括。
作業臺尺寸：長×寬×高=1500mm×850mm×1800mm  (其包裝后約270kg)
設備整體運行中，噪音不高于60分貝（1.5米遠）。
②液壓泵站
泵站規格限定作業壓力：2.5Mpa。（作業壓力0.5-1MPa）
⑴. 電機—泵裝置（1臺）
齒輪泵-電機1臺：應用內軸一體式裝配，構造緊湊，噪音低
齒輪泵：?jiǎn)蜗颍敵雠帕?L/min
電機：三相交流ACACAC電壓（V）（V）（V），功率（W）（W）（W）0.37kw，轉動速度1450r/min；
⑵. 油箱：公稱容積30L；附有液位、油溫指示計，吸油、回油過濾裝置，安全閥等
⑶.流量計：精確度0.01L/min，含顯露儀表。壓力表：0-2.5MPa。
③常用液壓元件
1.各種液壓閥，液壓缸應用透明工序技藝加工而成，承受的最高壓力2.0MPa。。配備裝備裝備詳見配備裝備裝備表單。
2.每個液壓元件均配備裝備裝備有過渡底層基板，可便利、隨意地將液壓元件安放在鋁合型實操實操操作面板上。
3.油路搭接應用自封式快換接頭，而而而而且應用透明軟管，可清晰直觀看見油路的流動，不漏油。





輕便型透明液壓實驗裝置,儲物儲物儲物柜式機床電子線路實驗裝置

一、基礎簡介

機床電氣綜合實驗考核裝置是為各職業院校的電氣類專業及社會電工考核，以及各市、縣維修電工、國家職業技術鑒定所（站）等單位的教學、實驗、實習、考核及技能鑒定而研發的實驗考核裝置。由于該裝置全部應用實際工業上應用電器，因而可靠性好、壽命長。裝置外觀美觀，實操便利，直觀性強，不但可用來相關課程的課堂演示、實驗、實習，而而而而且還可作為機床電氣控制線路維修技能的培訓。--它還能提供全方位真實的機床電氣故障排除的技能實驗，有效地提升學生對機床設備的維修技能。

二、特別點

1、本裝置應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，充分運用該儲物儲物儲物柜雙面空間位置，其配電儲物儲物儲物柜將2種機床電氣線路合為一體，因而設定有占地面積小、外觀美觀、經濟效益高等特別點。
2、直觀性強，經過實操可熟悉機床的電氣控制線路的原理和特別點。
3、技能培訓用的控制線路和經特殊設計的電機，可模仿各種實際機床的電氣線路，也可適用機床的電氣故障解析及排除的實驗要求。
4、經過一只變換開關就能完成兩種機床電子線路的變換，便利快捷。
5、可以人為的設定故障點，只要經過開關變換就可設定。
6、配電儲物儲物儲物柜設定有電壓（V）（V）（V）型漏電保護器和電流（A）（A）（A）型漏電保護器，以保證實操者的安全。--還設定有定時器兼報警記錄儀（服務管理器），為學生的考核提供了一個統一的標準。

三、機床電氣技能培訓考核儲物儲物儲物柜的技術功能數值

1、寫入電壓（V）（V）（V）：三相四線～380V±10%  50Hz
2、作業環境：環境溫度（℃）（℃）（℃）界限為-5℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量（KV）（KV）（KV）：＜1.5KVA
4、外觀尺寸：800mm×600mm×1800mm
5、設備重量（kg）（kg）：200kg
6、儲物儲物儲物柜體材料：主體部位2MM冷軋鋼，其他部位1.2MMM冷軋鋼。

四、裝置主要應用以下幾個部分含有概括

1、控制儲物儲物儲物柜門
   在控制儲物儲物儲物柜門面上，裝備有一只交流ACACAC電壓（V）（V）（V）表、一只交流ACACAC電流（A）（A）（A）表、定時兼報警記錄儀、電壓（V）（V）（V）指示變換開關；啟動、停止、急停按鈕。M7120磨床和C6140普通車床的實操按鈕和動作指示以及兩種機床電子線路的變換開關；
   經過電壓（V）（V）（V）指示變換開關，在電壓（V）（V）（V）表上分別能指示電網的UUV、UVW、UWU線電壓（V）（V）（V）值；交流ACACAC電流（A）（A）（A）表用來監視負載的大?。?br />    定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，設定有設定實驗時間、定時報警、切斷電源等功能。--還可以自動記錄由實操錯誤而造成的漏電警報次數，為學生實驗技能的考核提供了一個統一的標準。
