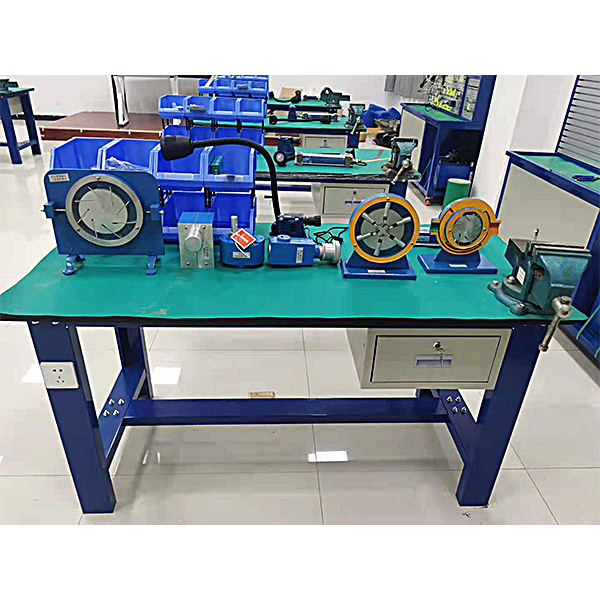

液壓泵閥拆裝實驗裝置

液壓泵閥拆卸裝配實驗裝置,四合一機床電子線路實驗臺

1.交流ACACAC電源：一相AC 2200 V±10% 50Hz；
2.相對溫度（℃）（℃）（℃）：-10～50℃；
3.相對濕度：＜85%（25℃）
4.外觀尺寸：約1400mm×700mm×820mm；
5.整機功耗：≤1.0 kVA；
6.安全保障功能：實驗臺桌面應用高絕緣、高強度、耐高溫的高密度板。設定有接地保護、漏電保護功能，安全性符合相關的國標標準。應用高絕緣的安全型插頭座及帶絕緣護套的高強度安全型實驗實驗連接線
功能特別點
1.可以對工業液壓元件實行拆卸裝配實驗。
2.為減小拆卸裝配時的碰撞而引起的噪音，在臺面上鋪設定有防靜電皮墊。
3.臺面上還設定有小元件盒，以防止零件的丟失。
4.設計了一塊拆卸裝配墊塊防止拆卸裝配時損壞桌面。
5.設定有抽屜、機床臺燈、交流ACACAC電源插頭座。
6.實驗桌應用金屬框體構造制作，表面為雙層亞光密紋噴塑工序技藝處置整理，配套兩張實驗椅。
配備裝備裝備表單：
1、實驗臺1臺
2、齒輪泵（BB-B6 1臺）
3、直動式溢流閥（P-B10 1只）
4、先導式溢流閥（Y-10B 1只）
5、減壓閥（DR10-4-5X10Y 1只）
6、節流閥（DVP6 1只）




液壓泵閥拆卸裝配實驗裝置,四合一機床電子線路實驗臺

一、設備基礎簡介：

智能型四合一機床電氣技能實驗考核鑒定裝置能夠開展多種機床電氣控制線路的維修。智能型四合一機床實驗考核裝置把機床的電氣部分和機床的機械部分有機地連接在一起，應用實際工業機床上應用的電器元件及機床半實物擬真模型，將機床全部的動作全部展示出來。此外它還提供了全方位真實的機床電氣故障排除的技能實驗，可以人為的設定故障點，僅經過互聯網變換就可以設定相應的故障點，有效地提升了學生對機床設備的維修技能。本裝置外觀美觀，實操便利，直觀性強，教學更加形象生動，更接近工業現場化，適合維修電工初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

二、設備裝置特別點：

1、占地面積小，外觀美觀。

2、直觀性強，經過實操可熟悉理解機床的電氣線路。本裝置電氣部分的實操能完成四合一機床各種動作控制，它含有概括：X62W型萬能銑床、CA6140型普通車床、Z3040B型搖臂鉆床、M7120型平面磨床的各種動作控制。半實物機床模型應用和實物3:1等比例縮小生產，模型機床構造和實際真實機床相同，機床動力集合套件應用鋁制材料，經過數控加工中心制作，床體材料應用高強度，高絕緣工程塑料制作，保證模型機床安全長期運行無故障。

3、電氣控制線路的元件全部應用實際工業機床上應用的電器件，全部裝在實操實操操作面板上，而而而且全部有相應的測量試驗點，便利接線及故障考核檢驗測量試驗線路實操，電氣實操實操操作面板應用高級亞克力材料，激光雕刻而成，圖紋清晰，永不磨損，保證長期使用，不掉色、不褪色。

4、可以人為的設定30位故障點，僅經過互聯網變換就可以設定相應的故障點。經過上位機控制故障點的設定及故障點的考核成績評定分數統計。

5、電氣控制線路設計考慮周全、嚴謹，設定有多種功能位置開關的斷路及短路和漏電保護電子線路，保證設備以及人員的安全保障。
