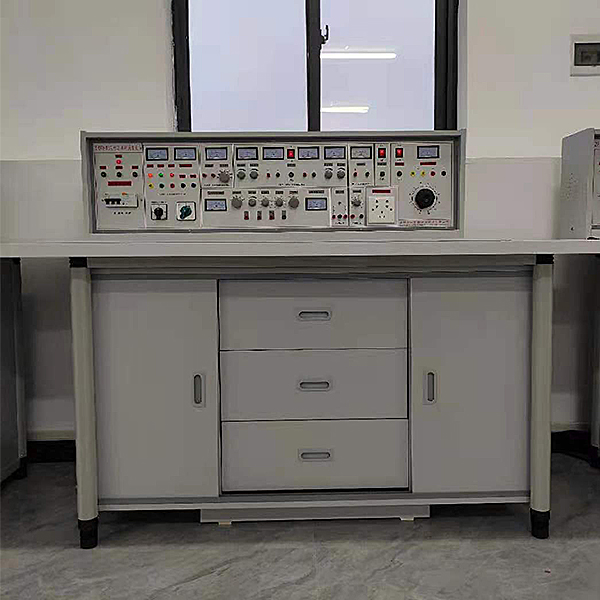

電工、電子、電拖技能考核實訓臺

實驗臺設定有較完善的安全保障功能，較齊全的功能。實驗桌中央配備裝備裝備有通用電子線路板，電子線路板注塑而成，表面布有多孔成一組相互聯通的插孔，元件盒在其上隨意拼插成實驗電子線路，元件盒盒體，直觀性好，盒蓋印有永不褪色元件符文號，線條清晰美觀。盒體與盒蓋應用較科學的壓卡式構造，維修拆卸裝配便利。元件放置在實驗桌下邊左右儲物儲物儲物柜內，大大提升了管理水平，規劃化程度，大大減輕了教師實驗準備作業。

二、適用界限：

適用來高等、中等、職校及技校電工學、電工原理、電子技術等課程實驗?？赏瓿山恢本€DC、振蕩、磁路電子線路，運算放大器、整流電子線路，交直線DC放大電子線路，數字邏輯電子線路等電子線路實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想設備。它的配備裝備裝備裝備是學校上水平、上等級的重要標識。


四、實驗臺主要技術功能數值參考規格：

1、寫入作業電源：三相四線

2、輸出電源及信號

A單元：三相四線

B單元：交流ACACAC3、6、9、12、15、18、24V

C單元：雙路恒流穩壓電源（設定有過載及短路保護功能），二路輸出電壓（V）（V）（V）全部為0～30V，內置式繼電器自動換檔，由多圈電位器連續調動，使用便利，輸出最大電流（A）（A）（A）為2A，設定有預設式限流保護功能。

電壓（V）（V）（V）平穩度：<10-2負載平穩度：<10-2紋波電壓（V）（V）（V）：<5mv

D單元：直線DC穩壓5V，電流（A）（A）（A）0.5A

E單元：交直線DC電壓（V）（V）（V）0～240V連續可調，電流（A）（A）（A）2A

F單元：220V電壓（V）（V）（V）輸出，供外接儀表器具使用。

G：虛擬多用表功能數值：

交流ACACAC電壓（V）（V）（V）測量界限檔位分：10、50、250、1000

直線DC電壓（V）（V）（V）檔位分：0.25、1、2.5、10、50、250、1000

歐姆檔分：x1，x10，,100，,1000，,1K，x10K，x100K

電流（A）（A）（A）表檔位：50μa、0.5、5、50、500

BATT：1.2-3.6V，RL=12Ω

BUZZ：R×3

紅外發射檢驗測量試驗功能：垂直角度±15°距離1-30cm、三極管測量孔

電工、電子、電拖技能考核實驗臺,變電二次裝配工實驗臺

一、概 述

本裝置是為了適應高職高專教育改革與發展的需要，以培養技術技能型人才而研發的設備，其中電氣設備主要含有概括互感器和開關電器，應用實物，配備裝備裝備有與該實物相關的裝配接線和運行實操，增強了感性認識，強化了現場應用知識；二次部分主要含有概括斷路器的控制線路與信號線路；中央信號和其他線路等。

本裝置適用來發電、供電和電力自動化等相關專業的實驗教學，也可供從事繼電保護及二次線路的設計、裝配和運行的工程技術人員參考。

二、實驗項目

（一）互感器實驗項目

1.電壓（V）（V）（V）互感器特性測量試驗

2.電壓（V）（V）（V）互感器接線方法

3.電流（A）（A）（A）互感器特性測量試驗

4.電壓（V）（V）（V）互感器接線方法

（二）開關電器實驗項目

1.塑殼斷路器的原理與接線

2.隔離開關的原理與接線

3.負荷開關的原理與接線

4.自動重合閘的原理與接線

（三）二次部分實驗項目

1.信號繼電器

2.中間繼電器

3.沖擊繼電器

4.閃光繼電器

5.斷路器的基礎控制線路

6.斷路器的防“跳躍”閉鎖線路

7.燈光監測的斷路器的控制線路

8.燈光和音響監視的斷路器控制線路

9.有信號繼電器的信號起動線路

10.重復動作手動復歸的中央信號裝置

11.重復動作自動復歸的中央信號裝置

12.閃光信號裝置
