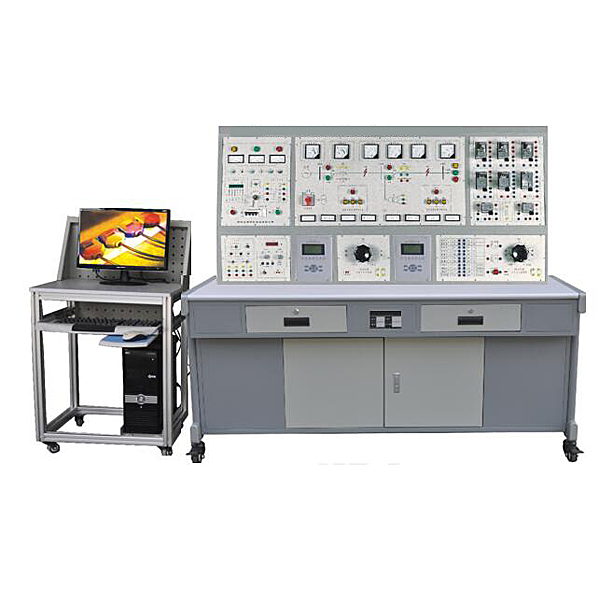

電力系統微機線路保護實訓臺

電力系統微機線路保護實驗臺,材料分揀實驗臺

本裝置是按照《電力系統繼電保護》、《電力工程》、《電力自動化》、《電力系統微機保護》等課程的教學要求，并集合生產實際應用和發展而研發的微機線路保護實驗裝置。學生經過該實驗，可熟悉和掌控把握電力系統中常規電磁式繼電器保護和微機保護的原理，保護接線和整定試驗方法。裝置設計緊湊，整體性強，保護裝置功能完備，集保護、測量、控制、監測、通訊多種功能于一體，本裝置不僅能作為電力、電氣、自動化類專業線路保護的教學實驗平臺，而而而而且也能作為學生熟悉和掌控把握電力通訊規約和多種編程系統的硬件和系統平臺。本裝置還配備裝備裝備有RS-485/Modbus-RTU通信連連連接口及上位機監控系統。



電力系統微機線路保護實驗臺,材料分揀實驗臺

基礎簡介

本實驗設備應含有氣動控制、電機傳動、電磁鐵控制、位置控制、傳感器檢驗測量試驗等教學內容，是實際工業現場生產設備的微縮裝置。系統應基于多種傳感器的檢驗測量試驗，完成對不一樣材料、不一樣顏色物體的分揀。應用全開放式布置，鍛煉實操者系統接線、機械調動測量試驗裝配、系統編程、單獨組建控制系統、反饋整定、故障檢驗測量試驗及檢修的能力。
二、特別點
1.設備裝置由底層基板、實驗桌（型材構造）、氣動部分、落料機構、物料傳送機構、料槽及電氣控制等六部分含有概括。氣動部分由電磁閥和氣缸含有概括，物料傳送部分由電機和同步傳送帶含有概括。
2.電氣控制由一相交流ACACAC電機及減慢速度器、電磁閥、氣缸、開關電源、光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括。
3.經過傳感器信號收集，plc編程，對交流ACACAC電機、電磁閥、實行開關量控制、置控制、時序邏輯控制，完成對傳送帶上的物料實行定位、辨識、分類。
三、技術功能數值
1.寫入電源：一相三線~220V±10% 50Hz
2.氣源：0.2Mpa~0.55Mpa
3.作業環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度≤85%（25℃）海拔<4000m
4.實驗裝置容量（KV）（KV）（KV）：<0.5KW
四、裝置含有概括
1.設備裝置構造有型材底層基板構造
2.氣動部分由調壓過濾閥、電磁閥、調動速度閥、氣缸及磁性開關、氣泵含有概括
3.物料傳送部分由一相交流ACACAC電機及減慢速度器和同步帶含有概括
4.傳感器有光電傳感器、電容傳感器、電感傳感器、磁性傳感器等含有概括
五、實驗項目
 1. 一相交流ACACAC電機正反轉控制
2. 分揀出黑色與白色塊
3. 物料分揀系統的調動測量試驗
4. 分揀出紅色與白色塊
5. 氣動控制技術應用
6. 分揀金屬鋁工件到任一料槽
7. 傳感器技術應用
8. 分揀金屬工件到任一料槽
9 電磁鐵技術應用
10. 分揀非金屬工件到任一料槽
11. 分揀出金屬與非金屬

六、配備裝備裝備表單
