防爆電氣實驗裝置

時間：2024-11-17 23:45:06 點擊次數：中人教儀廠

防爆電氣實驗裝置,現代電氣綜合實驗臺

一、概述

針對防爆電氣相關儀表器具及特別點，完成對防爆電氣設備的使用、裝配、接線、故障排除等能力的考察。

二、裝置特別點：

1.電氣控制線路元件全部裝在網孔板上，實操便利、更換便捷，便利拓展功能或研發新實驗，實操內容的選用設定有經經經典型性和實用性；

2.實操臺只需三相四線的交流ACACAC電源，即可投入使用；

3.裝置設定有電壓（V）（V）（V）型和電流（A）（A）（A）性漏電保護器，能保證實操者的人生安全；

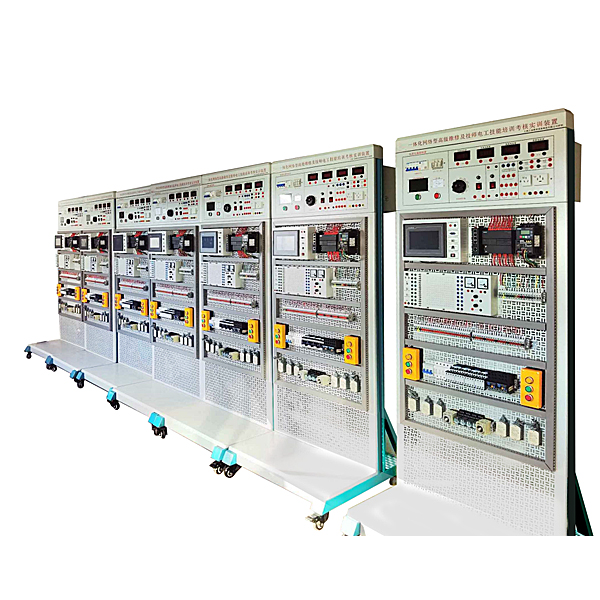

防爆電氣實驗臺,現代電氣綜合實驗臺

防爆電氣實驗裝置,現代電氣綜合實驗臺

一、基礎簡介

本裝置可完成“電工技術”、“工廠電氣控制”、“機床線路控制”、“可編程控

制技術”等多門課程的實驗。裝置資源開放，可充分培養學生的實際動手能力，適合當今教育教學中的實驗實驗。本裝置應用用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜、雙面構造，含有如下資源：電源控制、三相交流ACACAC電源，直線DC電源，勵磁電源、電樞電源、測量儀表、可編程控制器（三菱系列）、模仿量模型塊、編碼器、彩色觸摸屏、變頻器（三菱系列）、控制系統、交流ACACAC接觸器、按鈕、指示燈、時間繼電器、行程開關、中間繼電器、三相異步電機、直線DC電機，機床智能考核等。適用來大學、?？圃盒＜案黝惵殬I(yè)教育培訓機構的實驗教學、考核鑒定。

二、特別點

1.本裝置應用標準配電儲物儲物儲物柜為主體儲物儲物儲物柜，充分運用該儲物儲物儲物柜雙面空間位置，其中裝備有可便利拆卸的電源控制、交直線DC電源、測量儀表、低壓電氣器件，另一面裝備有plc模仿量模型塊、變頻器、直線DC調動速度模型塊、機床智能考核，該配電儲物儲物儲物柜占地面積小，外觀美觀；

2.電氣控制線路元件全部裝在電氣儲物儲物儲物柜內部，配備裝備裝備有布線槽、接線端子；經過端子學生可自行接線、布線，組建控制系統，實驗特別點明顯，同時設定有一定的拓展性；

3.技能實驗用的控制線路和配套的電機經特殊設計，可模仿實際機床的電氣線路，也可適用機床的電氣故障解析及排故的實驗要求；

4.可以完成銑床、鏜床等不一樣實驗掛板的無線智能考核功能。

5.提供過壓、過流、漏電保護電子線路，當如控制儲物儲物儲物柜出現電源異常使系統電壓（V）（V）（V）或電流（A）（A）（A）超過保護電子線路的極限值時，系統立即切斷電源，對人身安全起到一定的保護作用；

6.維修電工電子電機與職業資格培訓考評擬真系統

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統即可手動設定故障也能自動設定故障，本系統經過電子線路圖中綠色的框選用手動設定故障點（最多可以設定39個故障點），也可以經過系統自動實行隨機1個故障點設定，隨機兩個故障點設定，隨機三個故障點設定，隨機四個故障點設定，隨機五個故障點設定，本系統內有工量具箱，元件庫，放大鏡，電子線路圖等功能，可經過工量具箱可選用萬用表實行檢驗測量試驗，經過元件庫選用合適的元件，經過放大鏡可以清楚的理解各個元件及電子線路。本系統經過電機星三角啟動控制電子線路故障的設定，并經過種種排查，讓學生理解電機星三角啟動控制電子線路的作業原理及電子線路構造。

7.虛擬頻譜儀、邏輯解析儀、示波器、三用表擬真系統：

本系統為apk的格式，可在PC端使用，也可在位移端使用，本系統的功能有：電阻的測量、交流ACACAC電壓（V）（V）（V）的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提醒并可以重置多用表）、晶體管的極性判別、直線DC電壓（V）（V）（V）測量（通電流（A）（A）（A）表檔時燈光亮）、直線DC電流（A）（A）（A）的測量、以及電容好壞的判別。本系統可隨意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯露紅圈，如未定位準確無紅圈顯露，可以在實行錯誤實操的時（如所選測量界限錯誤、所測數值錯誤等等），儀表指針將無反應、提醒錯誤重新測量等，本多用表可選用交流ACACAC電壓（V）（V）（V）檔，直線DC電壓（V）（V）（V）檔，電阻檔，電流（A）（A）（A）檔，電阻調0，并而而而且可放大顯露數值，可清楚觀看所測數值大小。學生可以經過本系統學習掌控把握掌控把握掌控把握多用表的正確使用方法。

8.單片機、plc可編程設計與控制虛擬擬真系統：

本系統基于unity3d研發，內置實驗步驟、實驗指導書、電子線路圖、集合套件表單、連接線路、接通電源、電子線路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以經過啟動/停止、正向動作、反向動作按鈕實操三維（3D）（3D）（3D）機床模型動作，在連接線路狀態下，三維（3D）（3D）（3D）機床模型可實行放大/縮小、平移。

繼電器控制：閱讀實驗指導書，并進入實驗，經過認識閱讀電子線路圖，選用集合套件表單中的繼電器、熱繼電器、開關等元件以拖拽的形式布置至電器儲物儲物儲物柜中，限位器放放放置于三維（3D）（3D）（3D）機床模型上，可選用蓋蓋子，部分元件名稱可重命名，然后點擊連接線路按鈕，將端子對端子實行連線，將機床電子線路連接成功后，選用接通電源，實行實操，若集合套件或線路連接錯誤將彈出提醒錯誤框，可隨時實行場景重置。

PLC控制：實驗同繼電器控制，多加PLC控制功能，在連線完成后，經過PLC編碼按鈕，進入程序語言編寫界面，編寫正向與反向2條程序，共有12個梯形圖符文號，編寫完成后，選用提供并上交實行程序檢驗。檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

單片機控制：實驗同繼電器控制，多加單片機控制功能，在連線完成后，經過C編碼按鈕進入編程界面，寫入正確的C語言代碼，提供并上交檢驗成功后，接通電源實行實操，集合套件、線路連接、代碼錯誤將彈出提醒錯誤框，可隨時實行場景重置。

三、技術功能

1.寫入電壓（V）（V）（V）：三相四線制380V±10% 50HZ

2.作業環境：環境溫度（℃）（℃）（℃）界限為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜2000m

3.裝置容量（KV）（KV）（KV）：＜1.5KVA

4.外觀尺寸：850mm×800mm×1800mm

5.設備重量（kg）（kg）：250Kg

四、配備裝備裝備表單

序號	名稱	單位	數量	備注
1	實驗儲物儲物儲物柜體	臺	1	外觀尺寸：850mm×800mm×1800mm
2	實驗電機	套	1	他勵直線DC電機（DC 110V）	儲物儲物儲物柜體內置
		臺	1	三相異步電機（380V，單速）
		臺	1	三相異步電機（380，單速帶離心開關）
		臺	1	三相雙速異步電機
3	觸摸屏	個	1	7寸昆侖通態
4	PLC主機	個	1	三菱 FX3U-48MT
5	模數變換模型塊	個	1	三菱 FXON-3A
6	通訊模型塊	個	1	FX2N-485-BD
7	變頻器	個	1	三菱FR-E740
8	兩相混合式步進電機細分驅動器	臺	1	SH-20403（3A）
9	兩相混合式步進電機	臺	1	42BYGH5403
10	交流ACACAC伺服電機	臺	1	MHMD022P1U
11	交流ACACAC伺服電機驅動器	臺	1	MADDT1207003
12	直線DC調動速度器	臺	1	SK-600B
13	ZK-T68	塊	1	T68鏜床智能實驗考核掛板
14	ZK-X62W	塊	1	X62W銑床智能實驗考核掛板
15	多功能數字顯露儀表	臺	1	PD888-24 5A 三相四線
16	日光燈	套	2
17	網孔板	塊	2	學生實驗用含有實驗用交流ACACAC接觸器、熱繼等
18	電工連線	套	1	20根：長1000mm 黃6條、綠6條、紅6條、黑2條； 10根：長600mm 黃2條、綠2條、紅2條、藍2條、黑2條。
19	0.75mm²軟線	米	80	黃、綠、紅、藍、各20米
20	PLC編程系統	套	1	GX Developer8.34L-C（光盤）
21	PLC擬真系統	套	1	經過學生的編程在計算機數值數值數值中模仿其機械動作，動畫形象生動，趣味性強
22	RS232C/RS422通訊電纜	根	1	長2000mm；用來PLC主機與計算機數值數值數值之間的通訊；
23	觸摸屏下載線	條	1
24	多媒體智能型維修電工擬真教學系統	套	1	詳見附件1（現場演示，提供系統著作權證書）
25	常用工量具	套	1	一字螺絲刀1把；十字螺絲刀1把；剝線鉗1把；指針式萬用表1個；斜口鉗1把;壓線鉗1把(HS-06WF);插針1包 (E1008)
26	無線觸控智能考核	套	1	詳見附件2（現場演示）
27	計算機數值數值數值小推車	輛	1	鋁木構造；用來放置計算機數值數值數值。備注：配備裝備裝備計算機數值數值數值才同時配備裝備裝備小推車
28	學生凳	張	2

五、實驗項目

1) 日關燈的實驗；

2) 變換開關與電壓（V）（V）（V）表連接測量三相電壓（V）（V）（V）。

3) 功率（W）（W）（W）因數的測量；

4) 三相電流（A）（A）（A）的就地就地就地實時測量；

5) 三相電壓（V）（V）（V）的就地就地就地實時測量；

6) 三相異步電機直接起動、停車的控制電子線路連接；

7) 接觸器聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

8) 按鈕聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

9) 按鈕、接觸器聯鎖的三相交流ACACAC異步電機正、反轉控制電子線路的連接；

10) 萬能變換開關控制三相異步電機的正反轉；

11) 三相交流ACACAC異步電機Y-△（手動變換）啟動控制電子線路的連接；

12) 三相交流ACACAC異步電機Y-△（時間繼電器變換）啟動控制電子線路的連接；

13) 定子繞組串聯電阻啟動控制電子線路的連接；

14) 三相交流ACACAC異步電機能耗限限限制動作作作控制電子線路的連接；

15) 三相交流ACACAC異步電機反接限限限制動作作作控制電子線路的連接；

16) 多臺（3臺及以下）電機的順序控制電子線路的連接

17) 電機的往返行程控制電子線路的連接；

18) 直線DC電機的直接啟?？刂?；

19) 直線DC電機的正反轉控制；

20) 直線DC電機的調動速度實驗；

21) 普通車床控制電子線路的連接；

22) 電動葫蘆控制電子線路的連接；

23) 三相交流ACACAC異步電機既能點動，又能連續轉動的控制電子線路連接；

24) 兩地控制電子線路的連接；

25) 按鈕變換的雙速電機調動速度控制電子線路的連接；

26) 時間繼電器變換的雙速電機調動速度控制電子線路的連接；

27) 離心開關協作的反接限限限制動作作作控制電子線路的連接；

28) 變頻器實操實操操作面板功能功能數值設定和實操實驗；

29) 變頻器對電機點動控制、啟?？刂疲?/span>

30) 電機轉動速度多段控制；

31) 工頻、變頻變換控制；

32) 基于模仿量控制的電機開環調動速度；

33) 基于實操實操操作面板實操的電機開環調動速度；

34) 變頻器的保護和報警功能實驗；

35) 基于PLC的變頻器開環調動速度；

36) PLC一般指令運用的實驗；

37) PLC控制電機順序啟動；

38) PLC控制交通燈的的實驗；

39) PLC控制三相異步電機Y-△啟動電子線路；

40) 觸摸屏的功能數值設定；

41) 觸摸屏的編程；

42) 觸摸屏、PLC、變頻器的綜合實驗；

43) 兩相混合式步進電機的簡便實驗；

44) 交流ACACAC伺服電機的簡便實驗；

45) X62W銑床電氣控制電子線路單元常見故障的查驗與排除實驗（可設16個故障點）；

46) T68鏜床電氣控制電子線路單元常見故障的查驗與排除實驗（可設16個故障點）；

銑床電氣控制電子線路故障情況：

1) 主軸電機正、反轉均缺一相，進給電機、冷卻泵缺一相，控制變壓器及照明變壓器均沒電；

2) 主軸電機無論正反轉均缺一相；

3) 進給電機反轉缺一相；

4) 快速進給電磁鐵不能動作；

5) 照明及控制變壓器沒電，照明燈不亮，控制線路失效；

6) 控制變壓器沒電，控制線路失效；

7) 照明燈不亮；

8) 控制線路失效；

9) 控制線路失效；

10) 主軸限限限制動作作作失效；

11) 主軸不能啟動；

12) 主軸不能啟動；

13) 作業臺進給控制失效；

14) 作業臺向下、向右、向前進給控制失效；

15) 作業臺向后、向上、向左進給控制失效；

16) 兩處快速進給全部失效。

T68鏜床電氣控制電子線路故障情況：

1) 全部電機缺相，控制線路失效；

2) 主軸電機及作業臺進給電機，無論正反轉均缺相，控制線路正常；

3) 主軸正轉缺一相；

4) 主軸正、反轉均缺一相；

5) 主軸電機低速運行限限限制動作作作電磁鐵YB不能動作；

6) 進給電機快速位移正轉時缺一相；

7) 進給電機無論正反轉均缺一相；

8) 控制變壓器缺一相，控制線路及照明線路均沒電；

9) 主軸電機正轉點動與啟動均失效；

10) 控制線路全部失效；

11) 主軸電機反轉點動與啟動均失效；

12) 主軸電機的高低速運行及快速位移電機的快速位移均不可啟動；

13) 主軸電機的低速不能啟動，高速時，無低速的過渡；

14) 主軸電機的高速運行失效；

15) 快速位移電機，無論正反轉均失效；

16) 快速位移電機正轉不能啟動。
