汽車四輪轉向系統實驗裝置

汽車四輪轉向系統實驗裝置,變頻器綜合實驗裝置

一、設備簡介

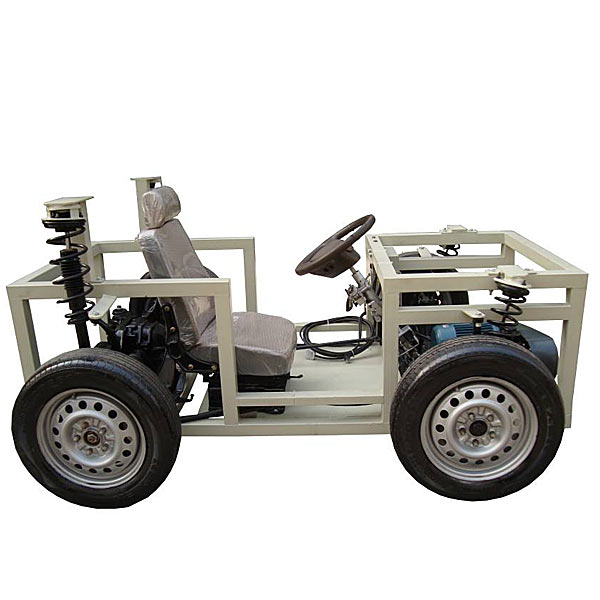

該設備應用  車輛的四輪轉向系統為基礎，全面展示了汽車四輪轉向系統的含有概括構造和作業過程。
適用來中高等職業技術院校、普通教育類學院和培訓機構的汽車四輪轉向系統課程課程課程理論與維修實驗教學需要，適用對汽車四輪轉向系統構造展示、作業模仿、拆卸裝配實驗等教學功能。
二、功能特別點
1.真實可運行的汽車四輪轉向系統，充分展示汽車四輪轉向系統的含有概括構造。
2.由三相電機做動力源帶動助力泵作業，操縱方向盤，調動車速信號模仿按鈕，模仿演示低速時前后輪逆相轉向、高速時前后輪同相轉向的四輪轉向作業過程。
3.實驗臺底座應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置，位移靈活，安全可靠、堅固耐用。
4.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




汽車四輪轉向系統實驗裝置,變頻器綜合實驗裝置

一、設備基礎簡介

“變頻調動速度實驗裝置”是在--當前變頻調動速度實驗教學的基礎上，推出的一款新的變頻調動速度實驗裝置，該實驗裝置為變頻技術實驗和考核提供了先進的實操平臺。實驗臺可完成“變頻調動速度技術”課程的相關教學實驗。特別是系統提供開放式教學，可充分培養學生的實際動手能力。

二、設備尺寸

   變頻調動速度實驗裝置尺寸：534*330*170mm（長*寬*高）。

三、技術功能

1、寫入電源：三相四線：~380V ±10％    50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃~+40℃相對濕度<85％(25℃)海拔<4000m

3、安全保護：本實驗裝置帶有三相四線漏電保護開關，設定有漏電壓（V）（V）（V），漏電流（A）（A）（A）自動切斷電源等功能。符合國家安全標準。

四、系統含有概括

變頻器實驗集合套件

FR-A740-0.4kW三相交流ACACAC電380V供電，該機型用磁通矢量控制，完成1Hz運行150%轉矩輸出。15段速度等功能選用。內置RWM，完成更低噪音運行。內置RS485通信口。柔性PWM，完成更低噪音運行。

三相鼠籠電機：寫入電壓（V）（V）（V）：380V,電流（A）（A）（A）：0.4A。功率（W）（W）（W）：180W
