制冷管路維修基本技能實訓裝置

制冷管路維修基礎技能實驗裝置,曲柄搖桿機構動態測量試驗實驗臺

一、基礎簡介：

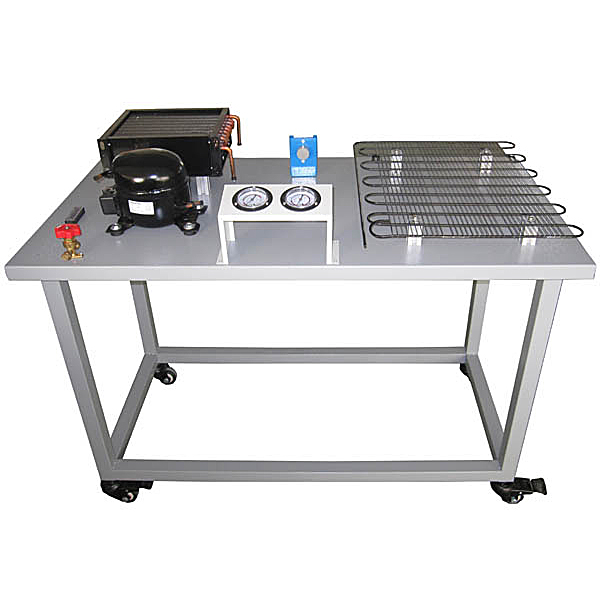

本實驗設備主要以冰箱壓縮機、冷凝器、蒸發器、干燥過濾器等器件為實驗平臺，學生可運用各種實驗工量具完成割管、彎管、擴管、焊接、加氟、檢漏等制冷管路實驗。適用來技工院校、職業學校作為制冷基礎技能的實驗。
二、技術功能：
作業電源：一相三線 220V ± 5 ％ 50Hz
外觀尺寸： 1200 × 600 × 780mm
制冷劑： F-12
相對濕度： <85%
設備重量（kg）（kg）： 30Kg
環境溫度（℃）（℃）（℃）：－ 10 ℃ ～ 40 ℃
三、實驗項目：
1 、管路距離的確定
2 、割管
3 、彎管
4 、擴管
5 、脹管
6 、把管路裝配到對應部位件的合理位置
7 、完成對冰箱系統的保壓
8 、檢漏
9 、判別冰箱壓縮機的繞組
10 、完成冰箱系統的線路鋪設和連接
11 、抽真空
12 、電氣調動測量試驗
13 、工況的調動




制冷管路維修基礎技能實驗裝置,曲柄搖桿機構動態測量試驗實驗臺

ZRJX-YGCA型
一、主要功能數值
1、電機功率（W）（W）（W）：60W，調動速度界限：0-100rpm 2、桿長功能數值：搖桿260mm、連桿300m 3、傳感器功能數值：角位移傳感器360p/r 4、外觀尺寸：820*510*400，重量（kg）（kg）47kg
二、主要功能特別點
1、四桿機構實驗臺可實行四桿機構簡便拼接組裝，并對曲柄及搖桿實行動作檢驗測量試驗與擬真。
2、全部桿構件長度均可實行無級調動。
3、測量試驗系統應用先進的嵌人式單片機系統、測量試驗數值精確度高、速度快、平穩。
4、該系統配套系統以Vb為平臺制作研發，其內容豐富，含有概括實驗影像、實驗臺簡介、機構虛擬設計、機構動作檢驗測量試驗、機構動作擬真、實驗成果解析等內容，設定有綜合性、開放性的點。
5、實驗成果可以文體形式存檔，并可在互聯網上發送及打印，便利互聯網化實驗。
三、主要實驗內容
1、四桿機構的虛擬設計及實物機構拼接組裝。
2、曲柄的動作檢驗測量試驗，搖桿動作擬真及實驗測量試驗比較解析；連桿動作平面上點的動作軌跡解析。
3、機架振動檢驗測量試驗及機構平衡試驗。
