熱水供暖循環系統綜合實訓裝置

熱水供暖循環系統綜合實驗裝置,飲用水處置整理工序技藝實驗裝置

一、設備基礎簡介

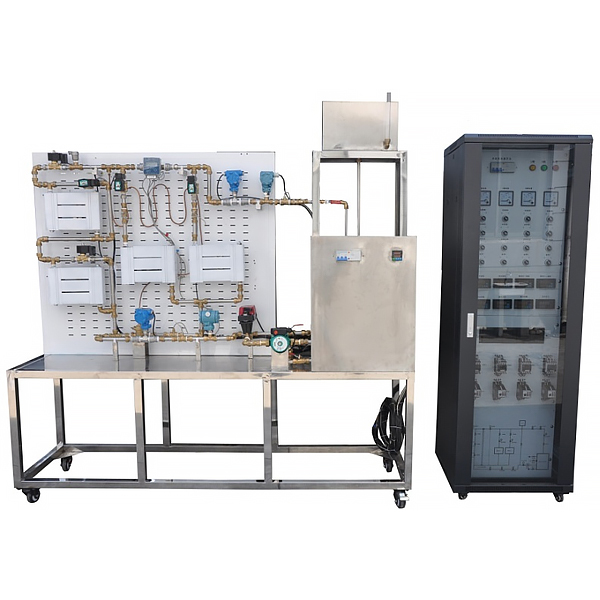

“熱水供暖循環系統綜合實驗裝置” 以智能儀表為控制核心，上位機組態系統作為監控界面，就地就地就地實時顯露作業狀態與運行功能數值。系統主要應用電熱水鍋爐、供熱管道和散熱片三個基礎部分含有概括，并設定有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、自動排氣閥、溫度（℃）（℃）（℃）收集模型塊、壓力收集模型塊、流量收集模型塊等附屬設備，可含有概括單管順流式、單管跨躍式、雙管上供下回式三種不一樣的系統形式。適用來高職院校、職業學?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實驗。
二、技術功能
1. 寫入電源：三相四線～380V±10% 50Hz
2. 作業環境：溫度（℃）（℃）（℃） -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3. 裝置容量（KV）（KV）（KV）：＜10kVA
4. 設定有電壓（V）（V）（V）型漏電保護、電流（A）（A）（A）型漏電保護、接地保護，安全符合相關國家標準。
三、系統配備裝備裝備
1. 實驗臺
實驗臺應用不銹鋼拼合構造，整個供暖系統布置在網孔板上。
2. 熱水供暖系統
系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調動閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度（℃）（℃）（℃）傳感器和自動排氣閥等設備含有概括。
主要設備的技術功能數值如下：
(1)電熱水鍋爐
規格限定功率（W）（W）（W）：9kW
供熱面積：108m2
供熱量：7740kcal/h
(2)膨脹水箱
應用不銹鋼材料制成，配備裝備裝備有信號管（用來監測水箱內的水位）





熱水供暖循環系統綜合實驗裝置,飲用水處置整理工序技藝實驗裝置

一、實驗?zāi)康模?br /> 給水處置整理中澄清工序技藝通常含有概括混凝、沉淀和過濾，處置整理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后經過沉淀池實行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。希望達到以下目的：
1、經過對有機玻璃裝置直接地查看，深入對含有概括的各個部分的理解；
2、掌控把握機械反應池和斜板沉淀池水流方向和實操使用方法，查看絮體生成和沉淀的狀況。
二、主要技術功能數值參考規格及功能數值：
1、環境溫度（℃）（℃）（℃）：5℃～45℃
2、處置整理水量200 L/h；
3、裝置外觀尺寸：長6700mm×寬450mm×高1900mm、
4、作業電源：AC220V±10%、50Hz，一相三線制，功率（W）（W）（W）2300W，安全保護：設定有接地保護、漏電保護、過流保護、
三、主要配備裝備裝備：
1、原水箱1只：白色PP板、厚度10mm，底層基板上裝配備裝備裝備有放空閥，便利將水排凈；
2、原水箱配電機攪拌1臺、304不銹鋼攪拌槳1套；（功率（W）（W）（W）25W、轉動速度90rpm）、
3、機械絮凝池1套、透明有機玻璃材料、厚度10mm、長500mm×寬300mm×高500mm、
4、平流式沉淀池1套、透明有機玻璃材料、厚度10mm、長500mm×寬300mm×高400mm、
5、斜管沉淀池1套、透明有機玻璃材料、厚度10mm、長500mm×寬300mm×高500mm、
6、V型濾池1套、透明有機玻璃材料、厚度10mm、長500mm×寬400mm×高600mm、
7、無閥濾池1套、透明有機玻璃材料、厚度10mm、長450mm×寬450mm×高1500mm、
8、消毒池1套含有概括。透明有機玻璃材料、厚度10mm、長400mm×寬300mm×高400mm、
9、防腐蝕提升進水泵5臺：流量：27～32（L/min)、揚程：3.1～4.3（m）、
10、加藥蠕動泵1臺、流量界限：0.008-460mL/min、儲藥槽1個；
11、空氣壓縮機1臺（電源 220V 、功率（W）（W）（W）550W、排氣量36L/min，氣量容積8L）、

常見問題：

1、如果我要購買熱水供暖循環系統綜合實訓裝置_飲用水處理工藝實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的熱水供暖循環系統綜合實訓裝置_飲用水處理工藝實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開熱水供暖循環系統綜合實訓裝置_飲用水處理工藝實訓裝置的發票，您需要提供開票資料。

3、你們的熱水供暖循環系統綜合實訓裝置_飲用水處理工藝實訓裝置都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
