電瓶車電氣實訓臺

電瓶車電氣實驗臺,電子焊接裝配及電子技術實驗臺

一、設備簡介

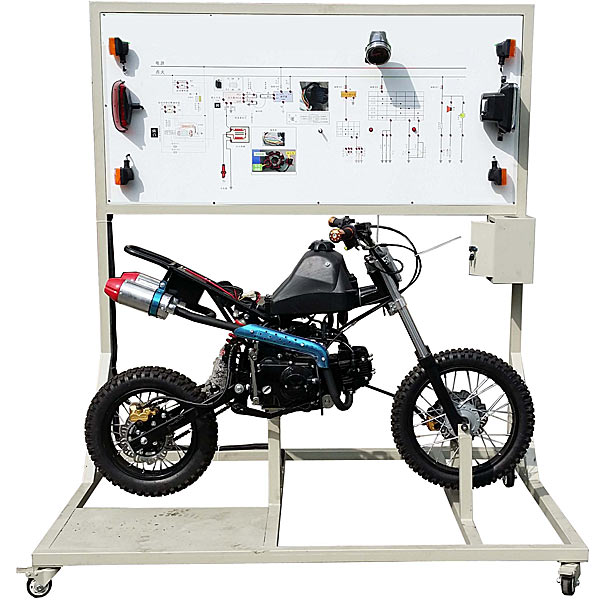

該設備應用 摩托車 總成與 整車電器實物為基礎，充分展示儀表系統、燈光系統、雨刮系統、喇叭系統、起動系統等電器各系統的含有概括構造和作業過程。
適用來學校對整機與全車電器課程課程課程理論和維修實驗的教學需要。
二、功能特別點
1.真實可運行的整機與全車電器系統，充分展示整機與全車電器系統的含有概括構造。
2.接通電源，操縱示教板上的各種電器開關、按鈕、真實演示儀表系統、燈光系統、喇叭系統、起動系統等電器各系統的作業過程。
3.設備實操實操操作面板應用耐創擊、耐污染、防火燒燒燒、防潮的高級鋁塑板，表面經特殊工序技藝噴涂底漆處置整理；實操實操操作面板打印有永不褪色的彩色電子線路圖；學生可直觀對照電子線路圖和實物，認識和解析整機與整車電器各系統的作業原理。
4.實操實操操作面板上裝配備裝備裝備有檢驗測量試驗端子，可直接在實操實操操作面板上檢驗測量試驗整機與整車電器各系統電子線路元件的電信號，如電阻、電壓（V）（V）（V）、電流（A）（A）（A）、頻率信號等。
5.設備實操實操操作面板部分應用實操實操操作面板部分應用1.5mm冷板沖壓成形構造，外觀美觀；底架部分應用鋼構造焊接，表面應用噴涂工序技藝處置整理，帶自鎖腳輪裝置。
6.機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。




電瓶車電氣實驗臺,電子焊接裝配及電子技術實驗臺

一、設備基礎簡介：

本裝置是高度擬真的電子焊接裝配實操臺，適用學生電子制作、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性的實驗要求?？膳囵B(yǎng)學生的實踐能力和創新能力。適合技術學校、職業培訓學校、職教中心、鑒定站／所等電子類專業《電子工序技藝》相關課程的教學實驗和鑒定考核。

二、技術功能

1、寫入電源：三相四線380V±10％50Hz

2、作業環境：溫度（℃）（℃）（℃）-10℃～+40℃相對濕度<85％(25℃)

3、裝置容量（KV）（KV）（KV）：<200VA

三、實驗裝置

主要應用實驗臺、電源儲物儲物儲物柜、實驗線路板、元件包、工量具套件等含有概括。

1、實驗臺

實驗臺主要應用實驗桌、實驗實操實操操作面板、鋼木框體構造、頂部框體構造等含有概括。

（1）配備裝備裝備有一個工量具儲物儲物儲物柜，可放置實驗套件、工量具和圖紙文檔實驗指導書等；臺面上鋪有綠色防靜電桌墊；另外還設定有四個帶剎車的萬能轉向輪，便利位移和固定。

（2）頂部框體構造上設定有電風扇和30W日光燈（照明設備）各一個。

2、控制臺

1．三相保險座

3．三相電源寫入指標

4．總開關：實驗臺電源總開關，帶漏電、過載保護

5．試驗按鈕：試驗漏電開關漏電功能

6．電源寫入指示1只

7．電源輸出指示3只(紅、綠、黃三色)

8．交流ACACAC電壓（V）（V）（V）表：指示輸出線電壓（V）（V）（V）

9．電壓（V）（V）（V）變換開關：與電壓（V）（V）（V）表協作使用，監示輸出線電壓（V）（V）（V）的大小與對稱情況

10．接線座5只：A單元三相四線及地線輸出

11．電流（A）（A）（A）表W相電流（A）（A）（A）輸出指示

12．O/I開關：三相四線電源輸出控制

(提升安全系數)
