一、產品特點

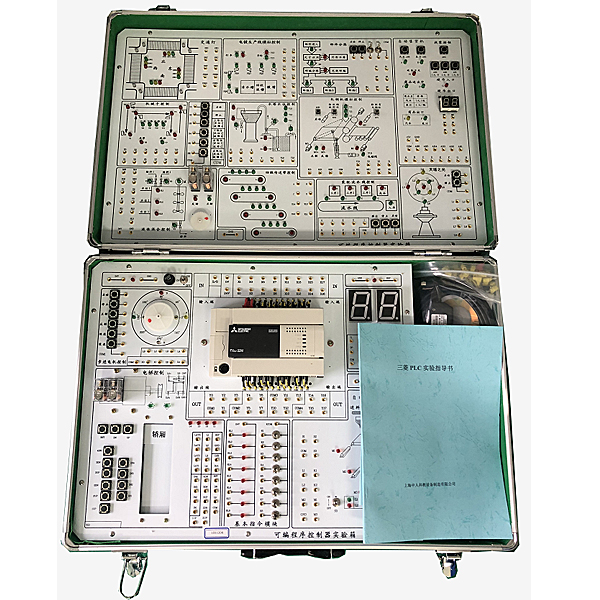

（1）可編程控制器實驗箱是我公司根據當前教學需要最新開發出的實驗箱。該實驗箱將實驗模塊集中在一塊板上，實驗模塊比以往的實驗臺設計更加緊湊、合理，實驗項目也更加豐富。

（2）該實驗系統的實驗項目由基本的指令實驗，基本常用電路實驗、模塊綜合實驗三部分組成。在實驗項目設計開發中充分征求和考慮到用戶的意見和要求，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。

（3）在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。

二、技術性能

1、輸入電源：AC: 220V 50HZ

2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)

3、主機：標配三菱FX3U-32MR主機，帶編程電纜，還可選擇西門子1200等其他各類品牌、型號。

4、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.PLC控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

三、實驗內容

可完成六類基本指令實驗:

第一類基本指令實驗

第二類定時器及計數器指令實驗

第三類移位寄存器指令實驗

第四類置位/復位及脈沖指令實驗

第五類跳轉指令實驗

第六類常用功能指令實驗

可完成十七個模塊控制實驗項目：

1、天塔之光

2、交通燈自動控制

3、交通燈手動控制

4、四相步進電機控制（實物控制）

5、液體混合裝置自動控制

6、裝配流水線控制

7、水塔水位控制

8、機械手自動控制

9、LED數碼管控制

10、四級傳送帶控制

11、自動送料控制

12、自動售貨機控制

13、三層電梯控制

14、郵件分揀控制

15、軋鋼機自動控制

16、電鍍自動控制

實驗箱配合指導書可撐握下列指令的應用,清單如下：

基本指令

1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令

功能指令:

1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。

*實驗箱配有實驗指導資料,連接線等附件,免費提供軟件及實驗程序。

常見問題：

1、如果我要購買PLC實驗箱,可編程控制實驗箱，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的PLC實驗箱,可編程控制實驗箱是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開PLC實驗箱,可編程控制實驗箱的發票，您需要提供開票資料。

3、你們的PLC實驗箱,可編程控制實驗箱都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
