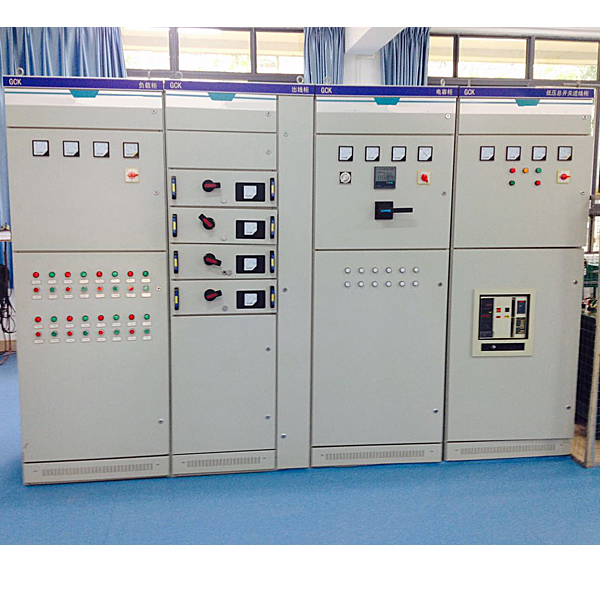

中人ZRPD-10K高低壓供配電實訓系統

配置清單

1、常用電保護柜詳細技術參數

柜體尺寸：800*600*2200mm工業級柜體

微機線路保護技術參數

微機線路保護裝置技術參數：

1額定數據

a.額定電源電壓:直流或交流220V或直流110V

b.額定交流數據：

交流電壓：  100/V,100V

交流電流：  5A或1A

零序電流：  1A

額定頻率：  50Hz

c.熱穩定性：

交流電壓回路：長期運行  1.2Un

交流電流回路：長期運行  2In

1s  40In

零序電流回路：長期運行  2A

1s  40A

2裝置功耗

a.交流電壓回路： 每相不大于0.5VA；

b.交流電流回路： In=5A時每相不大于1VA；

In=1A時每相不大于0.5VA；

c.零序電流回路: 不大于0.5VA；

d.保護電源回路: 正常工作時，不大于12W；保護動作時，不大于15W。

3環境條件

a.環境溫度：

工作：-25℃～+55℃。

儲存：-25℃～+70℃，相對濕度不大于80%，周圍空氣中不含有酸性、堿性或其它腐蝕性及爆炸性氣體的防雨、防雪的室內；在極限值下不施加激勵量，裝置不出現不可逆轉的變化，溫度恢復后，裝置應能正常工作。

b.相對濕度：最濕月的月平均最大相對濕度為90％，同時該月的月平均最低溫度為25℃且表面不凝露。最高溫度為+40℃時，平均最大濕度不超過50％。

c.大氣壓力：80kPa～110kPa（相對海拔高度2km以下）。

4抗干擾性能

a.脈沖群干擾試驗：能承受GB/T14598.13－1998規定的頻率為1MHz及100kHz衰減振蕩波（第一半波電壓幅值共模為2.5kV，差模為1kV）脈沖群干擾試驗。

b.快速瞬變干擾試驗：能承受GB/T14598.10－2007第四章規定的嚴酷等級為A級的快速瞬變干擾試驗。

c.輻射電磁場干擾試驗：能承受GB/T14598.9－2002第四章規定的嚴酷等級的輻射電磁場干擾試驗。

d.靜電放電試驗：能承受GB/T14598.14-1998中4.1規定的嚴酷等級為Ⅲ級的靜電放電試驗。

e.電磁發射試驗：能承受GB/T14598.16－2002中4.1規定的傳導發射限值及4.2規定的輻射發射限值的電磁發射試驗。

f.工頻磁場抗擾度試驗：能承受GB/T17626.8－2006第5章規定的嚴酷等級為Ⅳ級的工頻磁場抗擾度試驗。

g.脈沖磁場抗擾度試驗：能承受GB/T17626.9－1998第5章規定的嚴酷等級為Ⅳ級的脈沖磁場抗擾度試驗。

h.阻尼振蕩磁場抗擾度試驗：能承受GB/T17626.10－1998第5章規定的嚴酷等級為Ⅳ級的阻尼振蕩磁場抗擾度試驗。

i.浪涌抗擾度試驗：能承受IEC60255-22-5:2002第4章規定的嚴酷等級的浪涌抗擾度試驗。

j.傳導騷擾的抗擾度試驗：能承受IEC60255-22-6:2001第4章規定的射頻場感應的傳導騷擾的抗擾度試驗。

k.工頻抗擾度試驗：能承受IEC60255-22-7:2003第4章規定的工頻抗擾度試驗。

5絕緣性能

a.絕緣電阻：各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,用開路電壓為500V的測試儀器測試其絕緣電阻值不應小于100MΩ。

b.介質強度：裝置通信回路和24V等弱電輸入輸出端子對地能承受50Hz、500V(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象；其余各帶電的導電電路分別對地(即外殼或外露的非帶電金屬零件)之間,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受50Hz、2kV(有效值)的交流電壓,歷時1min的檢驗無擊穿或閃絡現象。

c.沖擊電壓：裝置通信回路和24V等弱電輸入輸出端子對地,能承受1kV(峰值)的標準雷電波沖擊檢驗；其余各帶電的導電端子分別對地,交流回路和直流回路之間,交流電流回路和交流電壓回路之間,能承受5kV(峰值)的標準雷電波沖擊檢驗。

6機械性能

a.振動響應：裝置能承受GB/T11287-2000中4.2.1規定的嚴酷等級為I級振動響應檢驗。

b.沖擊響應：裝置能承受GB/T14537-1993中4.2.1規定的嚴酷等級為I級沖擊響應檢驗。

c.振動耐久：裝置能承受GB/T11287-2000中4.2.2規定的嚴酷等級為I級振動耐久檢驗。

d.沖擊耐久：裝置能承受GB/T14537-1993中4.2.2規定的嚴酷等級為I級沖擊耐久檢驗。

e.碰撞：裝置能承受GB/T14537-1993中4.3規定的嚴酷等級為I級碰撞檢驗。

7保護定值整定范圍及誤差

a.定值整定范圍

電流：0.1In～15In；

零序電流: 0.02A～12A；

交流電壓：  10V～100V；

延時：  0s～100s。

b.定值誤差

電流：<±5%；

電壓：<±5%；

零序電流:0.02A～12A范圍不超過±0.01A或±5%;

延時誤差：0s～100s范圍內不超過50ms或±2%。

8測量精度

a.各模擬量的測量誤差不超過額定值的±0.5%;

b.功率測量誤差不超過額定值的±1%;

c.開關量輸入電壓（DC24V），分辨率不大于2ms；

d.脈沖量輸入電壓（DC24V），脈沖寬度不小于20ms。

9觸點容量

a.在電壓不大于250V，電流不大于1A，時間常數為5ms±0.75ms的直流有感負荷電路中，觸點斷開容量為50W，長期允許通過電流不大于5A。

b.在電壓不大于250V，電流不大于2A的交流回路（cosφ=0.4±0.1）中觸點斷開容量為250VA，長期允許通過電流不大于5A。

常用電實訓項目

實訓項目：

1.三段式帶低壓閉鎖的電流方向保護實驗

2.過流加速保護實驗（前加速/后加速）

3.過負荷保護實驗（跳閘/告警可選）

4.零序電流保護實驗（跳閘/告警可選）

5.低電壓保護實驗

6.低頻減載保護實驗

7.三相一次重合閘實驗

8.母線TV斷線檢測告警實驗

9.線路TV斷線檢測告警實驗

10.控制回路異常告警實驗

11.跳位異常告警實驗

12.手車位置異常告警實驗

13.彈簧未儲能告警實驗

2、10KV真空斷路器柜詳細技術參數（手車式）

柜體尺寸：2200*800*1500mm工業級柜體

(一）、使用環境

1、環境溫度：-15℃～+40℃，日平均值不大于+35℃。

2、環境濕度

日平均相對濕度：≤95%；月平均相對濕度：≤90%；

3、海拔高度：不超過1000m。地震烈度：不超過8度。

4、安裝在沒有火災、爆炸危險，嚴重污穢化學腐蝕及劇烈震動的場所。

(二）、基本技術參數

1、供電電源：三相五線供電；功率：3kw。

2、額定電壓：12KV；額定頻率：50Hz；

3、額定雷電沖擊耐受電壓：75KV（峰值）；

4、額定一分鐘工頻耐受電壓：42KV（有效值）；

5、額定操作順序：O-0.3-CO-180s-CO(40KA為O-180s-CO-180s-CO)；

6、主母線額定電流：630A；

7、額定短路開斷電流：25KA；額定短路關合電流：630KA(峰值)；

8、額定短路持續時間：4s；開斷次數：50次；

9、機械壽命：20000次。

10、柜體尺寸：2200×800×1500(高×寬×深)。

(三）、斷路器機械特性參數

1、觸頭開距：11±1mm；2、觸頭超行距：3.5±0.5mm；

3、三級份、合閘不同期性：≤2ms；

4、觸頭合閘彈跳時間：≤2ms；

5、平均分閘速度：0.9-1.3m/s(初分6mm時平均速度)；

6、平均合閘速度：0.4～0.8m/s；7、合閘時間：≤100ms；

8、分閘時間：≤50ms；9、燃弧時間：≤15ms；

(四）、脫扣器與閉鎖電磁鐵的技術參數

1、分閘脫扣器額定電壓：-220V、110V;功率：245W。

2、合閘脫扣器額定電壓：-220V、110V;功率：245W。

3、閉鎖電磁鐵額定電壓：-220V、110V;功率：10W

4、過電流脫扣器功率：5AW。

(五）、儲能電機技術參數

額定電壓-220V、-110V；功率：50W；儲能時間：≤10m；

(六）、實訓項目

手動和遙控合分?jǐn)嗦菲鲗?shí)訓

二次控制回路原理實訓

操作機構原理實訓

斷路器拆裝實訓

倒閘操作實訓

二次控制回路接線實訓。

3、10KVCT/PT計量柜詳細技術參數

柜體尺寸：2200*800*1000mm工業級柜體

(一）、使用環境

1、海拔高度不超過3000M；

2、周圍環境溫度不高于+40℃,不低于-5℃；

3、周圍空氣的相對溫度不大于85%（20℃）；

4、安裝在無腐蝕性氣體的場所。

(二）、技術參數

1、供電電源：三相五線供電；功率：3kw；

2、產品標準：GB1207-2006；

3、產品表面爬電距離：滿足耳機污穢等級；

4、負荷功率因數：COSφ=0.8（滯后）；

5、額定電壓比：；

6、級次組合為0.2/6P，準確等級及輸出容量為75VA；

級次組合為0.5/6P,準確等級及輸出容量為150VA；

7、剩余電壓繞組：100；

8、熱極限輸出容量：960VA。

(三）、實訓項目

電流互感器特性測試實訓（直流法、交流法）

電壓互感器特性測試實訓

電流互感器接線實訓

電壓互感器接線實訓、

電壓互感器精度測量實訓

電流互感器精度測量實訓。

4、模擬故障發生器、模擬高壓斷路器柜詳細技術參數

柜體尺寸：600*700*1200mm工業級柜體

(一）、使用環境

1、環境溫度：-25℃～+55℃；

2、空氣相對濕度：溫度為25℃時，相對濕度短時可達100%；

3、海拔高度：≤2000m；

4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。

(二）、技術參數

1、供電電源：三相五線供電；功率：3kw；

2、額定電壓：380V；額定頻率：50Hz；

3、工作電壓允許偏移：-20%～+20%；

4、額定輸入電壓模擬量：380V、50Hz；

5、額定輸入電流模擬量：5A、50Hz；

6、控制物理量：無功功率。

(三)實驗項目：

1、輸出模擬的各種電流、電壓故障信號

2、模擬高壓斷路器的合、分閘動作信號

（四）設備配置:

1、微型斷路器DZ47-63/C10A/3P：1個

2、交流接觸器CJX1-16A/AC220V：1個

3、中間繼電器JZC1-44/AC220V：1個

4、單相調壓器TDGC2-200：10個

5、單相調壓器TDGC2-500：1個

6、單相整流橋60A：1個

7、單相濾波電容1500uf：1個

8、升流器：6個

9、數顯電壓表、電流表：9個

5、低壓配電開關柜詳細技術參數

柜體尺寸：2200*800*800mm工業級柜體

(一）、使用環境

1、應用場合：配電、電動機控制。

2、執行標準：IEC60439\GB7251.1；

3、環境溫度：-5℃～+40℃；

4、環境相對溫度+40℃時不超過50％，在較低溫度時，允許有較高的相對溫度;

5、安裝地點：室內；

6、海拔高度：≤2000m。

(二）、機械數據

1、進出線形式：電纜/母線槽。

2、電纜進出：頂部/底部；

3、接線形式：柜前/柜后；

4、防護等級：IP330、IP40、IP54；

5、功能單元隔離形式：全隔離或部分隔離；

(三）、水平母線

1、額定短時耐受電流：50/80kA；

2、額定峰值耐受電流：105/176kA。

(四）、垂直母線

1、額定短時耐受電流：50kA；

2、額定峰值耐受電流：105kA。

(五）、接地系統：TT、IT、TN-S、TN-C-S。

(六）、最大進出線斷路：400A。

(七）、電氣數據

1、供電電源：三相五線供電；功率：3kw。

2、額定絕緣電壓：至1000V；

3、額定工作電壓：至660V；

4、額定功率：50\60Hz；

5、額定沖擊耐受電壓：8KV；

6、主電路額定電壓：AC380V、220V/DC220V

7、過電壓等級：III；

8、污染等級：3；9、額定電流：4000A；

10、水平母線額定電流:4000A；

11、垂直母線額定電流：2000、1000A

(八）實訓項目

主電氣原理圖實訓

低壓斷路器工作原理實訓

運行操作實訓

檢修與保養實訓

故障分析與排除實訓

6、低壓電容補償柜

柜體尺寸：2200*800*800mm工業級柜體

(一）、使用環境

1、環境溫度：-25℃～+55℃；

2、空氣相對濕度：溫度為25℃時，相對濕度短時可達100%；

3、海拔高度：≤2000m；

4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。

(二）、技術參數

1、供電電源：三相五線供電；功率：3kw；

2、額定電壓：380V；額定頻率：50Hz；

3、工作電壓允許偏移：-20%～+20%；

4、額定輸入電壓模擬量：220V/380V、50Hz；

5、額定輸入電流模擬量：5A、50Hz；

6、控制物理量：無功功率。

(三）、實訓項目

自動無功功率補償實驗

手動無功功率補償實驗

無功補償裝置參數整定實驗

電壓無功控制實驗

分接頭調節和電容器投切對電壓和無功影響實驗。

7、抽屜式低壓配電柜詳細技術參數

柜體尺寸：2200*800*800mm工業級柜體

(一）、使用環境

1、應用場合：配電、電動機控制。

2、執行標準：IEC60439\GB7251.1；

3、環境溫度：-5℃～+40℃；

4、環境相對溫度+40℃時不超過50％，在較低溫度時，允許有較高的相對溫度;

5、安裝地點：室內；

6、海拔高度：≤2000m。

(二）、機械數據

1、進出線形式：電纜/母線槽。

2、電纜進出：頂部/底部；

3、接線形式：柜前/柜后；

4、防護等級：IP330、IP40、IP54；

5、功能單元隔離形式：全隔離或部分隔離；

(三）、水平母線

1、額定短時耐受電流：50/80kA；

2、額定峰值耐受電流：105/176kA。

(四）、垂直母線

1、額定短時耐受電流：50kA；

2、額定峰值耐受電流：105kA。

(五）、接地系統：TT、IT、TN-S、TN-C-S。

(六）、最大進出線斷路：400A。

(七）、電氣數據

1、供電電源：三相五線供電；功率：3kw。

2、額定絕緣電壓：至1000V；

3、額定工作電壓：至660V；

4、額定功率：50\60Hz；

5、額定沖擊耐受電壓：8KV；

6、主電路額定電壓：AC380V、220V/DC220V

7、過電壓等級：III；

8、污染等級：3；9、額定電流：4000A；

10、水平母線額定電流:4000A；

11、垂直母線額定電流：2000、1000A

(八）實訓項目

主電氣原理圖實訓

進口低壓斷路器工作原理實訓

運行操作實訓

檢修與保養實訓

故障分析與排除實訓

一次二次接線實訓。

8、低壓負載柜詳細技術參數

柜體尺寸：2200*800*800mm工業級柜體

(一）、使用環境

1、環境溫度：-25℃～+55℃；

2、空氣相對濕度：溫度為25℃時，相對濕度短時可達100%；

3、海拔高度：≤2000m；

4、不適于安裝在劇烈震動、沖擊、腐蝕、合諧波過大的場所。

(二）、技術參數

1.供電電源：三相五線供電；功率：10kw。

2.額定絕緣電壓：至1000V；

3.額定工作電壓：至660V；

4.額定功率：50/60Hz；

5.額定沖擊耐受電壓：1KV；

6.主電路額定電壓：AC380V/220V

7.過電壓等級：III；

8.污染等級：3；

9.額定電流：400A；

10.水平母線額定電流:400A；

(三)實驗項目：

模擬阻性、容性、感性負載

有功/無功設備的投退

配合無功補償柜進行無功補償實驗

就地?zé)o功補償實訓

功率因數表接線實驗
