中人ZRJC-PCD普通車床電氣實訓臺（半實物）

1、基本要求

普通車床電氣技能實訓裝置（半實物）增加C6140普通車床仿真半實物模型，通過接口把機床電氣部分和機床的實物模型連接起來，將機床的各運動過程全部展現出來，更加真實，直觀。

2、結構要求

1．C6140型普通車床半實物仿真模型是參照實際C6140型普通車床的功能，并按一定尺寸比例縮小的設計；

2．本套裝置電氣部分的操作，能實現C6140型普通車床各種運動，它包括：主軸正反轉、工作臺進給等運動；

3．機床電氣的所有接點，在裝置的面板上設置了故障排除開關；

4．通過故障設置，可以使學生能真實的了解到故障點與實際車床的聯系，使學生掌握實際的電氣線路維修保養的動手能力；

5.所有故障點設置均在控制面板后面，正面為操作面和電器元件。

3、實訓項目要求

1．熟悉常用低壓電器的機構、原理；

2．電路線路分析；

3．通過觀察機床模型的運動，了解機床的實際運動；

4．通過測量找出線路中的故障點，對車床的故障排除；

5．設置故障點，作為維修電工的技能考核裝置。

故障設置：

6．電源指示不亮；

7．主軸電動機M1不能啟動；

8．冷卻泵電動機M2不能啟動；

9．控制電路斷開；

10. 主軸電機M1不能連續運行；

11．電源斷相；

12．熱繼電器FR1觸點斷開；

13．熱繼電器FR2觸點斷開；

14．熔斷器斷開；

15．照明燈不亮。

可設置不少于20個故障，所有故障點在硬件上實現。

4、技術參數

1．輸入電源：三相四線（380V ；50Hz）；

2．工作環境：溫度-10℃～＋40℃；

3．裝置容量：<1kVA；

4．裝置重量：<150kg；

5．半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行車床的各種運動。

5、技術性能指標要求

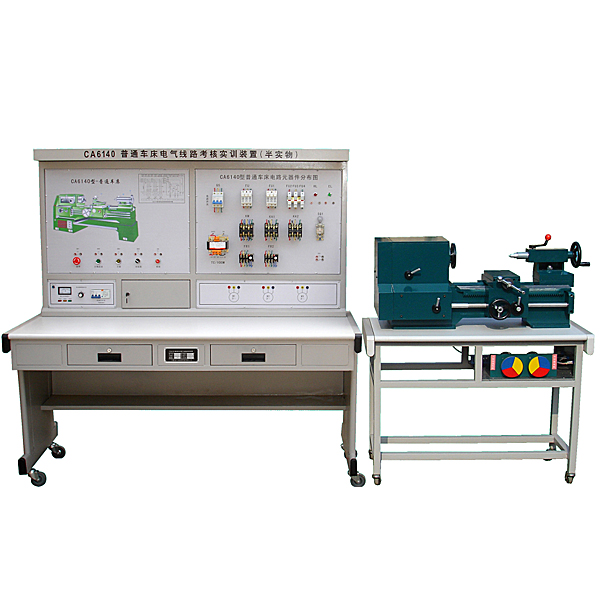

實訓裝置由電氣控制屏和半實物模型組成。

（一）電氣控制屏

實訓裝置主要由控制屏與實訓桌組成?？刂破翞殍F質雙層亞光密紋噴塑結構，4mm高強度絕緣面板，面板采用絲網工藝，牢固、美觀?？刂破辽瞎潭ㄜ嚧彩疽鈭D面板、電氣線路元器件布線區面板,下層裝有交流電源控制板等組件。實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。

（二）人身及設備安全保護要求

設有電流型漏電斷路保護器，確保人身和實驗設備安全。

設有電壓型漏電保護功能，避免實驗裝置表面漏電，保護實驗者人身安全。

（三）交流電源技術說明

1.電源控制板：三相四線380V電源輸入，通過漏電保護器，接通總開關,由接觸器通過起、停按鈕進行控制。急停按鈕用做緊急停止總電源。

2.C6140車床圖：印有C6140車床立體示意圖，電氣控制原理圖。

3.車床電氣線路元器件布線區：安裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器、整流橋所有主要機床電器，這些元器件直接安裝在面板上，可以很清晰的看到它們的動作狀況

4.排故裝置：面板上面裝有多個微型按鈕，每個微型按鈕對應一個故障點，學生根據故障現象，確定故障點后，按動相應的微型按鈕，即可實現排故操作，簡單便捷。

（四）C6140型 普通車床仿真半實物模型

C6140型普通車床仿真半實物床身采用鑄件，專用模具一次成型，半實物模型貼近真實機床，模型所用電機的電壓等級與實際機床完全相同，能夠真實展示C6140普通車床的各種運行狀態。

車床模型技術參數

1.主軸電機功率： 0.5（kW），主軸可實現調速；

2.機床外形尺寸：（長×寬×高）mm： 600×300×280 （參考）；

3.半實物模型與實物模型按一定比例縮小，便于直觀教學，能夠進行車床的各種運動。

（五）電氣控制功能

電氣控制線路所完成的功能應和實際C6140普通車床控制相一致，包括電力拖動、主電路和控制電路或輔助電路等。

所有電氣元器件應選用國家認證的產品。確保產品質量。
（六）虛擬仿真系統

1.維修電工電子電機與職業資格培訓考評仿真軟件

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件即可手動設置故障也能自動設置故障，本軟件通過電路圖中綠色的框選擇手動設置故障點（最多可以設置39個故障點），也可以通過系統自動進行隨機1個故障點設置，隨機兩個故障點設置，隨機三個故障點設置，隨機四個故障點設置，隨機五個故障點設置，本軟件內有工具箱，元件庫，放大鏡，電路圖等功能，可通過工具箱可選擇萬用表進行檢測，通過元件庫選擇合適的元件，通過放大鏡可以清楚的了解各個元器件及電路。本軟件通過電動機星三角啟動控制電路故障的設置，并經過種種排查，讓學生了解電動機星三角啟動控制電路的工作原理及電路結構。

2.虛擬頻譜儀、邏輯分析儀、示波器、三用表仿真軟件：

本軟件為apk的格式，可在PC端使用，也可在移動端使用，本軟件的功能有：電阻的測量、交流電壓的測量（測量變壓器，若變壓器測量燒壞多用表時，冒黑煙提示并可以重置多用表）、晶體管的極性判斷、直流電壓測量（通電流表檔時燈光亮）、直流電流的測量、以及電容好壞的判斷。本軟件可任意拖動紅色與黑色筆頭，2個筆頭拖拽至被測物體上定位時顯示紅圈，如未定位準確無紅圈顯示，并在進行錯誤操作的時（如所選量程錯誤、所測數據錯誤等等），儀表指針將無反應、提示錯誤重新測量等，本多用表可選擇交流電壓檔，直流電壓檔，電阻檔，電流檔，電阻調0，并且可放大顯示數據，可清楚觀看所測數據大小。學生可以通過本軟件學習多用表的正確使用方法。

3、單片機、plc可編程設計與控制虛擬仿真軟件：

本軟件基于unity3d開發，內置實驗步驟、實驗指導書、電路圖、組件列表、連接線路、接通電源、電路圖、場景重置、返回等按鈕，在連線及代碼正確后，可以通過啟動/停止、正向運動、反向運動按鈕操作三維機床模型運動，在連接線路狀態下，三維機床模型可進行放大/縮小、平移。

1.繼電器控制：閱讀實驗指導書，并進入實驗，通過識讀電路圖，選擇組件列表中的繼電器、熱繼電器、開關等元器件以拖拽的形式布局至電器柜中，限位器置于三維機床模型上，可選擇蓋蓋子，部分元器件名稱可重命名，然后點擊連接線路按鈕，將端子對端子進行連線，將機床電路連接成功后，選擇接通電源，進行操作，若組件或線路連接錯誤將彈出提示錯誤框，可隨時進行場景重置。

2.plc控制：實驗同繼電器控制，增加PLC控制功能，在連線完成后，通過PLC編碼按鈕，進入程序編寫界面，編寫正向與反向2條程序，共有12個梯形圖符號，編寫完成后，選擇提交進行程序驗證。驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。

3.單片機控制：實驗同繼電器控制，增加單片機控制功能，在連線完成后，通過C編碼按鈕進入編程界面，輸入正確的C語言代碼，提交驗證成功后，接通電源進行操作，組件、線路連接、代碼錯誤將彈出提示錯誤框，可隨時進行場景重置。
