一、概述：

該實訓臺是根據廣大工廠的生產線流程崗位和《中等職業學校電工電子類專業儀器設備配置標準》及各類院校職業教育的教學和實訓的迫切要求而研制。學生通過具體的實踐流程操作，既能學會一般電子產品的工藝設計知識，同時通過電子產品的制作，掌握基本操作技能：安全操作、元器件及其封裝的識別；元器件的裝接、焊接、調試、故障排除。讓學生在校期間就有貼近工業現場的實際操作訓練，加強學生動手能力，創新能力和運用所學知識能力的培養，達到工程訓練目的。

二、特點

1、通用性強：即可通過實訓臺的編制組成多種產品生產流水線，完成產品的電子工藝實訓，也可單臺獨立作為電子技能實訓使用。

2、綜合性強：可作為電子、電工、機械等專業課程的實訓、可作手工焊接實訓、SMT焊接實訓、電子裝配實訓、整機裝配維修實訓等。

3、功能齊全：提供穩壓電源、交流低壓電流、函數發生器、蜂鳴器、多路插座、調壓器等，為電子產品的測量調試和開發新產品提供豐富的資源。安裝日光燈照明、看板（用來夾資料）、儀器架、工具架。

4、創新性：提供多種電子元器件和電子產品裝配工具，不但能鍛煉學生的裝配調試技能，還可以在現有產品的基礎上進行二次開發：課程設計、畢業設計、電子競賽課題，以培養學生的創新能力。

5、配套實訓資料豐富：每塊所提供的實訓板都有元器件清單、裝配圖、指導書，完成學生對認識、設計、焊接、調試、整機檢修等多種技能工藝的實訓。

三、技術性能

1、輸入電源：單相三線220V±10%50Hz。

2、輸出電源：

1）直流穩壓電源：二路0-30V穩壓直流電源輸出，內置式繼電器自動換檔，多圈電位器連續調節，最大輸出電流2A，具有預設式限流保護功能，數字顯示電流電壓；

2）低壓交流電源輸出：3V、6V、9V、12V、15V、18V、24V交流輸出、電流2A；

3）函數發生器：輸出正弦波、三角波、方波、頻率范圍5Hz-550KHz；頻率有表指示；

4）單次脈沖輸出：每拔一次開關即可輸出一組正負脈沖；

5）音頻功率放大器：內置喇叭，音頻可調，在調試中可作信號尋跡使用。

3、工作環境：溫度-10℃～+40℃

4、裝置容量：＜500VA

5、外形尺寸：1200mm×750mm×2000mm

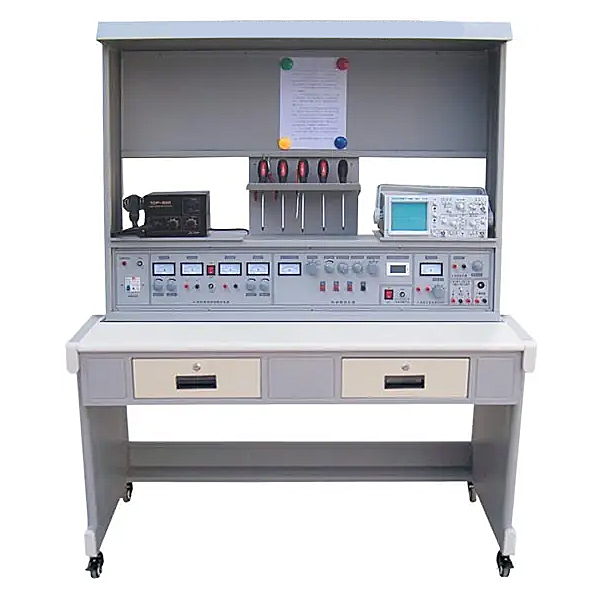

四、實訓臺的構成

實訓臺由實訓桌、控制柜、功能屏、實訓線路板（包括元器件）、工具包等組成。

1、實訓桌：

鋼木結構，桌面為防靜電、耐磨材料制成。

2、控制柜：

提供交直流電源、信號源、安全插座等。

3、電源總控臺：

最多能同時控制40臺實訓臺電源，具有漏電、過載保護功能，一個實訓室配備1臺；

4、工具套件：

MF-47萬用表1只、剝線鉗1把、尖嘴鉗1把、斜口鉗1把、大小+字螺絲刀各1把、大小-字螺絲刀各1把、鑷子1把、剪刀1把、烙鐵1把、吸錫器1把、熱臺撥放臺1臺、放大鏡臺燈1只、1KG的焊錫絲個。

5、實訓線路板（套件）：2套

實訓線路涵蓋單片機、數字電路、模擬電路、機、電、聲、光、磁控制。

序號	名稱	序號	名稱	序號	名稱
1	溫控電路	10	電子門鈴電路	19	穩壓電源充電器電路
2	定時器電路	11	光控路燈電路	20	助聽器電路原理
3	調頻無線話筒電路原理	12	閃光電路	21	觸模開關電路
4	熄火報警器	13	航標燈	22	光控電燈電路
5	水箱水位自動控制器	14	防盜報警器電路	23	邏輯測試筆
6	多路搶答器	15	直流穩壓電路	24	水位報警器
7	門鎖防盜報警器	16	OTL功率放大器	25	觸摸延時開關
8	充電器電路	17	訊響器電路原理	26	調光臺燈控制器
9	電子鐘	18	多發樣彩燈電路

五、實訓項目

（一）電子線路基本認識實訓

1、常用電子元器件的分類與封裝識別

2、常用電子元器件的質量測量工藝

3、產品裝配圖、方框圖、電路原理圖等知識

（二）電子元器件檢測實訓

1、電阻電容的識別與檢測

2、二極管的識別與檢測（管腳、材料、特性）

3、晶體管的識別與檢測（管腳、材料、特性）

4、場效應管的識別與檢測（管腳、材料、特性）

5、集成運算放大器的識別與檢測（管腳、性能指標）

6、中小規模數字集成電路（管腳、性能指標）

7、開關、繼電器、電聲器件的識別與檢測

（三）電子產品線路板焊接工藝實訓

1、焊接工具使用

2、焊接材料的種類與選用

3、手工焊接步驟

4、焊接質量分析

5、工業生產中的焊接技術介紹
