一、 設備概述

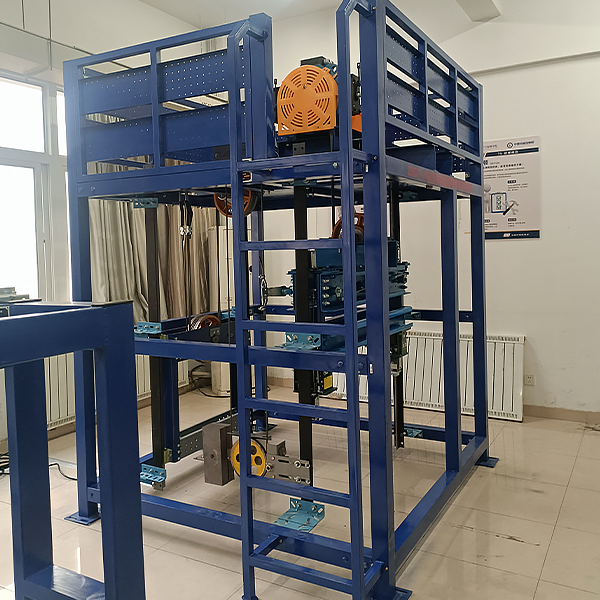

曳引機拆裝實訓裝置是根據當前真實電梯曳引系統的安裝和維保要求，而開發的一種模塊式的實訓平臺。適用于各職業院校、技工類學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。
本裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進行電梯井道放樣與導軌安裝。
二、產品特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。
5、 職業技能綜合集成訓練虛擬仿真系統
軟件內模型可進行360°旋轉、放大、縮小、平移，設有通用互動按鈕：返回、首頁、幫助。所有虛擬仿真任務過程有提示，在進行完一項任務后軟件自動打鉤。工具庫上方設有實驗任務
1、基本立體（旋轉模型時XYZ空間坐標圖標自動跟隨旋轉。）
A、平面立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影，選擇錯誤時有提示）—改變姿態（通過點擊上下左右箭頭改變）—選擇投影（進入答題界面，在6項中選擇此時完成的三維投影圖）
B、截切立體：實驗步驟分為實驗任務（文字提示任務）—搭建模型（拖拽工具庫中的模型到三投影面體系中，并自動顯現投影）—標注投影情況（為三維投影圖標定，在14處空白欄中選擇相應的標注符號）
C、相貫立體：實驗步驟分為實驗任務（文字提示任務）—挖孔（選擇任意挖孔模型，此時將可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—孔徑變化（選擇1-4孔徑）—后方通孔—選擇投影（進入答題界面，在8項中選擇此時完成的三維投影圖）
2、組合體
A、組合體拼裝：實驗步驟分為實驗任務（文字提示任務）—選擇組合體模型（可選8種模型）—拼裝組合體（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇側面投影（進入答題界面，根據已知正面、水平投影圖，在3項中選擇正確的側面投影圖）
B、組合體讀圖：實驗步驟分為實驗任務（文字提示任務）—選擇組合體剖視圖（可選8種圖）—構建組合體模型（根據選擇的模型挑選工具庫模型并拖拽組合）—剖切組合體（可在XYZ空間坐標中選擇任意面，模型同時切換，并出現一個坐標滑塊，根據滑塊位移大小，模型出現對應程度的剖切面）—選擇左視圖（進入答題界面，根據已知主視圖、俯視圖，在3項中選擇正確的左視圖）
3、裝配體
A、機械傳動機構：8種機構（蝸輪蝸桿、齒輪齒條、螺旋傳動、平面外嚙合齒輪、平面內嚙合齒輪、空間直齒圓錐齒輪、帶傳動、鏈傳動）任選，選好后工具欄中出現模型，自由拖拽將模型組合，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示、圖樣畫法。答題界面共有6題，每題4個選項。
B、齒輪油泵：根據提示選擇工具庫模型逐步搭建模型，可選擇簡介、圖樣畫法、動畫原理（模型內部運動原理可視）進行學習。答題界面共有2題，每題4個選項。
C、機械機構搭建：2種機構（2自由度機械手臂、3自由度機械手臂），根據提示選擇工具庫模型逐步搭建模型，組合完畢后可操作模型，每種機構都帶有簡介、視頻演示。答題界面（須2種模型都搭建完畢才能進入）共有2題，每題4個選項。
三、 技術參數
1、 整機重量：≤600kg；
2、 外形尺寸：4000mm×3200mm×4200mm（長×寬×高）；
3、 限速器下行機械動作速度：≤0.75m/s；
4、 安全鉗動作速度：≤1 m/s；
5、 曳引機額定速度：0.4m/s；
6、 曳引機額定載重：450kg；
7、 曳引機防護等級：IP41；
四、 配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
鋼構平臺 |
1 |
臺 |
|
|
2 |
曳引機 |
1 |
臺 |
|
|
3 |
曳引機架 |
1 |
臺 |
|
|
4 |
緩沖墊 |
4 |
塊 |
|
|
5 |
工字鋼橫梁 |
2 |
條 |
|
|
6 |
曳引鋼絲繩 |
1 |
套 |
單向 |
|
7 |
繩頭組合 |
1 |
套 |
|
|
8 |
繩頭板 |
1 |
套 |
|
|
9 |
限速器－漲緊裝置 |
1 |
套 |
|
|
10 |
限速器鋼絲繩 |
1 |
套 |
|
|
11 |
盤車手輪 |
1 |
個 |
|
|
12 |
導向輪 |
1 |
個 |
|
|
13 |
C型鋼墊塊 |
4 |
塊 |
|
|
14 |
主軌支架 |
4 |
套 |
|
|
15 |
副軌支架 |
4 |
套 |
|
|
16 |
主導軌 |
2 |
條 |
|
|
17 |
副導軌 |
2 |
條 |
|
|
18 |
龍門架 |
1 |
套 |
|
|
19 |
安全鉗 |
1 |
對 |
漸進式 |
|
20 |
安全鉗連桿機構 |
1 |
套 |
|
|
21 |
主導靴 |
4 |
只 |
滑動導靴 |
|
22 |
轎廂反繩輪 |
1 |
個 |
|
|
23 |
反繩輪緩沖座 |
1 |
套 |
|
|
24 |
對重框架 |
1 |
套 |
|
|
25 |
對重反繩輪 |
1 |
個 |
|
|
26 |
對重導靴 |
4 |
只 |
滑動導靴 |
|
27 |
液壓緩沖器 |
1 |
個 |
耗能 |
|
28 |
聚氨酯緩沖器 |
1 |
個 |
蓄能 |
|
29 |
安裝工具 |
1 |
套 |
扳手、螺絲刀、卷尺、錘子等 |
|
30 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖紙等 |
五、 實訓課程內容
T型導軌（轎廂導軌）安裝與調整；
對重導軌安裝與調整；
曳引機架的安裝與調整；
曳引機的安裝與調整；
轎廂龍門架的安裝；
T型導軌上導靴的安裝；
安全鉗連桿的安裝；
對重框的安裝；
限速器的安裝；
曳引繩的懸掛；
漲緊裝置的安裝與調整；
T型導軌下導靴的安裝；
安全鉗與下導靴的調整；
限速器與安全鉗的聯動調整；
導軌與導靴的保養；
曳引機的保養；
曳引繩的保養；
限速器－安全鉗的保養；
人工盤車的練習。
