液壓泵閥性能測試實驗臺

液壓泵閥性能測試實驗臺,液壓馬達閥門性能實訓裝置采用2mm冷軋鋼板靜電噴塑制作而成，實驗臺下部帶有元件柜，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

: 透明液壓PLC控制實訓裝置

產品詳情

中人教儀廠是專業生產液壓泵閥性能測試實驗臺，液壓馬達閥門性能實訓裝置及配件的廠家,生產的液壓泵閥性能測試實驗臺，液壓馬達閥門性能實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：液壓泵閥性能測試實驗臺

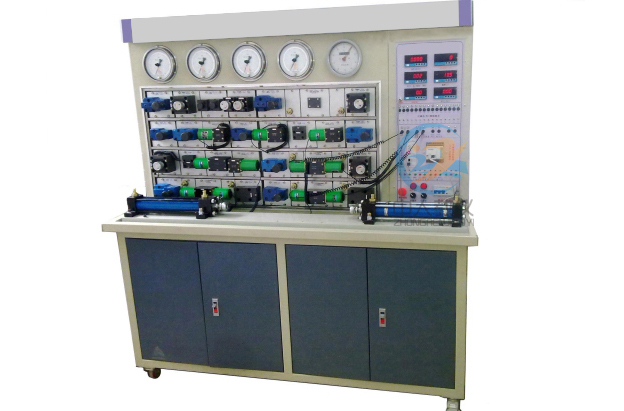

ZRYY-FB液壓泵閥性能測試實驗臺

實驗臺概述及特點

1、液壓馬達閥門性能實訓裝置整體采用2mm冷軋鋼板靜電噴塑制作而成，實驗臺下部帶有元件柜，可放置實驗元件及工具，整體美觀、大方；實驗臺底部安裝有4只萬向腳輪，可在方便移動。
2、實驗臺立式布置，實驗臺模塊化設計，通用實驗板“U” 溝槽形式，操作簡單方便,具有良好的擴展性。
3、所有液壓元件帶鋁合金型材底板，實驗管路采用固定式，管路在背面以銅管固定連接，安裝牢固，安全可靠，壓力及流量在實驗臺正面調整，
4 、系統全部采用標準的工業用液壓元件，使用安全可靠，真正工業化。所有液壓閥均采用國際先進的力士樂技術液壓元件，性能參數完全符合工業應用標準；
5 、具有多樣化的實驗控制方式。實驗回路具有機械控制、傳統的繼電器控制、，能讓實驗者全方位、多層次的深入了解液壓系統的控制多樣化，以鍛煉學生的靈活應用能力；
6 、水平臺面安裝有兩只對頂加載油缸，剛性好、實驗精度高;可實現雙油缸對頂，臺面部分焊接有10mm厚加載板，實驗時保證臺面不變形。
7 、配備先進的高精度測量儀器，如高穩定性的數據測量儀器等；
8 、實驗臺設集油裝置，避免油液外漏
9 、液壓站的泵源為定量泵供油，置于實驗臺底部，同時可進行定量泵的性能測試
10 、實驗臺配詳細的實驗操作與說明書、實驗指導書，貼近教學教材及實際。
液壓泵閥性能測試實驗臺,液壓馬達閥門性能實訓裝置

實驗項目

l ）節流調速及進油調速閥調速
2 ）油泵性能實驗〔油泵流量特性、容積效率及總效率）。
3 ）溢流閥靜動態實驗〔啟閉特性、壓力超調特性）
4 ）調速閥的節流調速性能實驗（進油節流調速，回油節流調速，旁路系統中工作特性）。
5 ）液壓系統效率實驗
液壓泵站：
（1）定量葉片泵：公稱排量8mL/r，容積效率 90%；
油泵驅動電機：三相交流電壓，功率2.2KW，轉速1450r/min；
（2）油箱：公稱容積90L；附有液位、油溫指示計，吸油、回油濾油器，安全閥等；
（3）高品質液壓油：中石油32#抗磨液壓油。
（4）安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準。

實驗臺主要技術參數：

1、實驗臺供電電源：國家標準工業用電——AC380V、50HZ；
2、實驗臺控制電壓：安全控制電壓——DC24V；
3、使用環境要求：防潮、防塵環境；
4、系統總功率：≤5KW;
5、系統安全使用壓力：≤7Mpa;
6、實驗臺外形尺寸:(mm)：1700×650×1800.
7、實驗臺整機重量：約400Kg。

主要元件清單

序號	名稱	規 格型號	數 量	備注
實驗臺
1	實驗臺	1700×650×1800mm	1臺	中人教儀
2	實訓屏	u型溝槽	1塊	中人教儀
動力泵站
3	驅動電動機	額定功率： 2.2 KW 額定電壓：380V	1臺	江蘇昆山
4	定量葉片泵	PV2R1-8F	1只	昆山河谷
5	油箱	90L	1只	中人教儀
6	濾油器	MF-04	2只	臺灣登勝
7	油溫油面計	YF-3”	1只	臺灣登勝
液壓元件
8	節流閥截止閥	型號：DV12-1-10/2 通徑:12mm 最大工作壓力:35Mpa 流量范圍:0-50L/Min	2只	北京華德液壓
9	單向閥	型號：S10A 通徑:10mm 最高工壓力:31.5Mpa 最小開啟壓差:0.05MPa 流速=6m/s時Q=30L/Min	2只	北京華德液壓
10	溢流閥(直動式)	型號：DBDH6P/100Mpa 通徑:10mm 最高背壓:31.5 Mpa 最小開啟壓差:1.3MPa	3只	北京華德液壓
11	溢流閥(先導式)	型號：DB10-1-30/100 最高背壓:31.5 Mpa 最小開啟壓差:0.5Mpa 控制最高壓力:31.5Mpa 最小開啟壓差:0.5MPa	1只	北京華德液壓
12	調速閥	型號：2FRM5-30/15Q 額定流量：15L/Min 最高工作壓力：21MPa 溫度、壓力影響：2%-5% 流量調節范圍：0－15L/min	2只	北京華德液壓
13	二位四通電磁換向閥(單)	型號：4WE6C61/CG24 通徑：6mm 工作壓力：31.5Mpa 24V控制單電磁鐵	2只	北京華德液壓
14	五通		2只	中人教儀
15	力表	YB-100	5只	海天特種液壓
16	紫銅管	8mm	多根	中人教儀
17	管接頭		多個	浙江寧波
18	液壓元件油路過渡板	鋁合金	多只	中人教儀

19	流量傳感器	型號：LWGY-6 精度等級：0.5級量程：0-10L/min	1只	上海
20	流量顯示表頭	BT	1只	蘇州
21	轉速傳感器	J3-D4C1	2只	上海
22	轉速顯示表頭	BTAR	1只	蘇州
23	功率變送器	PAS-P	1只	蘇州
24	功率顯示表頭	DP3	1只	蘇州
電器元件
25	直流開關電源（DC24V）	8A	1只	中人教儀
26	三相空開	帶漏電、短路保護	1個	正泰電器
27	電氣控制單元	繼電器器、端子排等	1套	中人教儀
28	電氣操作面板	按鈕、顯示儀表等	1塊	中人教儀
文檔資料
29	實驗操作手冊		1冊	中人教儀
備品易損件
30	密封膠帶（生料帶）		2卷
31	密封組合墊片	Φ22	8只
32	按鈕開關	DS451	若干
33	電器信號插頭、插座		4套
工具清單
34	活動扳手	6’	1把	五金工具
35	活動扳手	12’	1把	五金工具
36	呆扳手	10’	2把	五金工具
37	內六角扳手	1.5~10mm	1套	五金工具
38	“十”字螺絲刀	6’	1把	五金工具
39	“一”字螺絲刀	6’	1把	五金工具
40	“十”字螺絲刀	3’	1把	五金工具
41	“一”字螺絲刀	3’	1把	五金工具
42	尖嘴鉗		1把	五金工具
