液壓挖掘機綜合實驗臺

液壓挖掘機綜合實驗臺,挖掘機械綜合實訓臺液壓挖掘機械演示控制實驗。PLC軟件仿真演示及控制實驗。咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 機器人與智能視覺實驗裝置

: 透明液壓PLC控制實訓裝置

: 高級維修電工實驗裝置

: 單片機、EDA開發實驗平臺

產品詳情

中人教儀廠是專業生產液壓挖掘機綜合實驗臺，挖掘機械綜合實訓臺及配件的廠家,生產的液壓挖掘機綜合實驗臺，挖掘機械綜合實訓臺品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。

本文關鍵詞：液壓挖掘機綜合實驗臺

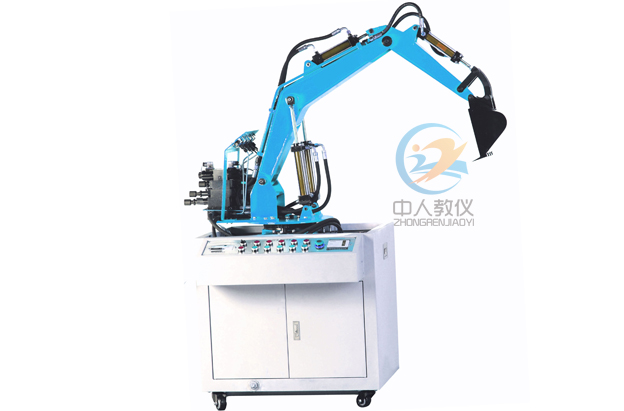

ZRYY-WJY液壓挖掘機綜合實驗臺
液壓挖掘機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山采掘作業。目前中小型挖掘機幾乎全部采用了液壓傳動。液壓挖掘機較之機械式挖掘機具有體積小、重量輕、操作靈活方便、挖掘力大、易于實現過載保護和遠距離操縱等優點。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
液壓挖掘機綜合實驗臺,挖掘機械綜合實訓臺

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓挖掘機械演示控制實驗。
3、PLC軟件仿真演示及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、液壓挖掘機械演示控制實驗
1）挖掘作業，鏟斗和斗桿復合進行工作實驗；
2）回轉作業，動臂提升同時平臺回轉；
3）卸料作業，斗桿和鏟斗工作同時大臂可調整位置高度；
4）返回，平臺回轉、動臂和斗桿配合回到挖掘開始位置。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、挖掘機械綜合實訓臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、挖掘機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、挖掘機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。

四、主要技術參數

電機型號：M3P4H523 功率：1.5KW 轉速：1450r/min
油泵型號：VP-15 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1550×650×1800mm

五、液壓實驗臺的具體配置

序號	名稱	規格型號	數量	廠家	備注
1	電機	M3P4H523	1	河谷機電
2	變量葉片泵	VP-15	1	河谷機電
3	油箱	40L	1	中人教儀
4	油位指示計	YWZ-150	1	浙江東甌
5	回油濾油器	WU-160×100J	1	浙江金洋
6	空氣濾清器	EF-25	1	浙江金洋
7	液壓油	32#	1	中人教儀
8	油路板集成塊		1	中人教儀
9	油缸	M0B30/16/100CA	1	上海正控
9	油缸	M0B30/16/150CA	3	上海正控
10	軸向柱塞液壓馬達	10MCY14-1B	1	寧波
11	三位四通電磁換向閥	D5-02-3C2-D2	4	朝田液壓
12	三位四通手動換向閥	DMG-02-3C2-O	3	朝田液壓
13	疊加式溢流閥	MBP-02	1	朝田液壓
14	疊加式節流閥	MTP-02	1	朝田液壓	（馬達）
15	疊加式單向節流閥	MSA-02-X	3	朝田液壓	（鏟斗、斗桿）
16	疊加式單向節流閥	MSB-02-X	3	朝田液壓	（動臂）
19	鏟斗	YWJ-CD-I	1	中人教儀
20	斗桿	YWJ -DG-I	1	中人教儀
21	轉動臂	YWJ -ZDB-I	1	中人教儀
22	回轉機械	YWJ -HZZ-I	1套	中人教儀
23	PLC	FX1S-24MR	1	三菱
24	PLC通訊電纜		1	三菱
26	中間繼電器	HH54P	10	前進電器	DC24V
27	接觸器	CJ20-20	1	德力西	20A 220V
28	三相漏電保護開關	DZ47LE	1	德力西	C20
29	單極斷路器	DZ47-63	1	德力西	C6 1P
30	緊停按鈕	LAY50-11Z	1	上海雙科
31	帶燈按鈕	LAY50-11D/24	9	上海雙科
32	自鎖帶燈按鈕	LAY50-11DT/24	1	上海雙科
33	兩檔旋鈕	LAY50-11X2	1	上海雙科
34	開關電源	HS-150-24	1	上海明緯
35	PLC編程軟件		1	三菱
36	PLC編程手冊		1	三菱
37	實驗指導書		1	中人教儀
38	裝箱單		1	中人教儀
39	耐壓膠管		10	上海
40	防震壓力表	Y60ZT （0-10MPa 2.5級）	4	紅旗
41	儀表盤		1	中人教儀
42	液壓閥過渡集成塊		2	中人教儀
43	活動扳手	10，，	1	上海
44	活動扳手	12，，	1	上海
45	內六角扳手		1套	上海
46	開口扳手	5-6	1	上海
47	開口扳手	8-10	1	上海
48	開口扳手	12-14	1	上海
49	開口扳手	17-19	1	上海
50	螺絲刀（一字、十字）	6，，	各1	上海
51	螺絲刀（一字、十字）	2，，	各1	上海	小型
52	螺塞	M10×1	10	上海
53	尖嘴鉗		1	上海
54	工具盒		1	上海
55	防塵罩		1	中人教儀
56	組合墊	φ10	10	寧波
57	O型圈	φ10×2.4	20	寧波
58	堵絲	1/8	5	長沙
59	自鎖按扭	LAY50-11DT/24	1	上海雙科
60	帶燈按鈕	LAY50-11D/24	1	上海雙科
61	壓力表	Y60ZT （0-10MPa 2.5級）	1	紅旗儀表
62	挖掘機械	1550×650×1800mm	1	中人教儀
