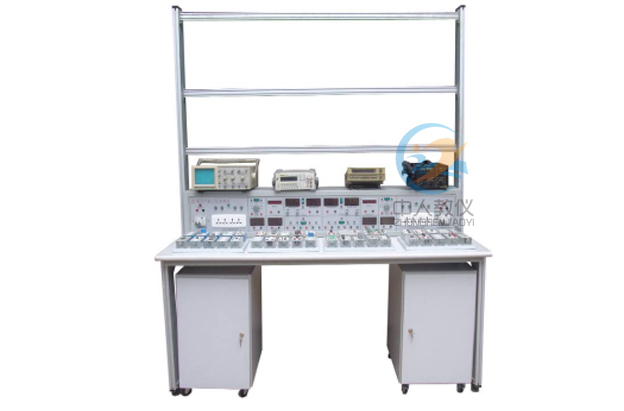

電子工藝創新技術實驗臺

一、設備概述

電子創新設計實訓裝置適用于高職高專及高級技師的實驗、實訓要求。適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、<電工基礎>、<電工原理>、<電路與磁路>、<電工學>、<電力電子技術>等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓，還可以滿足電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目。
電工電子創新實訓模塊由有機塑料盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。

二、設備技術指標

（1）工作電源：兩相三線 AC 220V±10%  50Hz
（2）溫度：－10～40℃；環境濕度：≤90%（25℃）
（3）外形尺寸：長×寬×高=1600×850×1920mm
（3）整機功耗：≤700V.A
（5）安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

三、設備功能特點

    1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主導，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明有機盒，兼作實物示教，一舉多得。電工電子單元模塊共有156個，其中不僅包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、與本裝置實訓項目均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
5、本裝置具有各類模塊1多個，具有廣闊的延伸空間，本裝置可完成<模擬電子技術>、<數字電子技術>、<電力電子技術>等多門課的實驗、實訓項目，這樣可充分發揮本實訓臺的利用率，并可節省實驗實訓場地，性價比大大提高

四、本設備可以完成的實訓項目

模擬電子技術綜合應用、創新實訓項目目錄
項目一  常用二極管的性能測試及應用
項目二  雙極晶體管及場效管輸出特性的測定
項目三  單管放大電路的研究
項目四  兩極放大電路及負反饋放大電路的研究
項目五  助聽器電路的調試（電子產品線路）（綜合應用）
項目六  恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七  三極管放大電路故障排除
項目八  整流、濾波及穩壓電路的研究
項目九  直流穩壓正、負電源電路的研究
項目十  典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一  OTL功率放大電路的故障排除
項目十二  LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三   運算放大器基本運算電路
項目十四   對由運放器組成的積分運算電路、微分運算電路
項目十五   對由運放器組成的電壓比較器傳輸特性的研究
項目十六   氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七  方波、三角波和鋸齒波發生器電路的研究與測試
項目十八  三角波、方波及正弦波發生器的制作競賽
項目十九  RC（文式橋式）正弦波振蕩器和制作與調試
項目二十  電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二  直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三  恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
一、基礎實訓項目
項目一  基本邏輯門電路功能測試
項目二  優先編碼器功能測試
項目三  二進制譯碼器和數據選擇器功能測試
項目四  全加器和超前進位全加器功能測試
項目五  數值比較器功能測試
項目六  七段碼鎖存/譯碼/驅動器功能測試
項目七  各類觸發器功能測試
項目八  雙向移位寄存器功能測試
項目九  二一五一十進制計數器功能測試
項目十  二位十進制計數/譯碼/驅動/顯示電路
項目十一  可逆十進制計數電路功能測試
項目十二  N進制計數電路功能測試
項目十三  555定時器基本應用電路
項目十四  微分型單穩態觸發器
項目十五  集成單穩態觸發器及其應用
項目十六  集成施密特觸發器及其應用
二、綜合應用實訓項目
項目十七  聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八  8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九  4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十  秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一  救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二  D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三  數控變頻三角波—方波發生器
項目二十四  移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五  8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六  觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七  數字鐘電路（電子產品線路）（綜合應用）
項目二十八  二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九  交通燈控制電路（電子產品線路）（綜合應用）
項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一  光電轉換加/減計數電路（電子產品線路）（綜合應用）
三、電力電子技術及應用、創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
四、電子產品安裝調試綜合技能實訓項目
項目一  溫控及簡易頻率測量
項目二  汽車測速與倒車提示
項目三  定額計數器
項目四  電子稱
項目五  DDS波形發生器
項目六  綜合報警

五、本設備的配置

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	帶萬向輪靈活移動	1	張	鋁合金框架
2	電子工藝電源臺		1	臺	鐵質
3	函數發生器0.1HZ~2MHZ （正弦波、三角波、方波）		1	臺	已裝實訓臺上 客戶無須另購
4	數字頻率計（可內測與外側）	100MHz	1	臺	已裝實訓臺上 客戶無須另購
5	工具		2	套	見表一
6	電工電子創新模塊	配有12塊放置板	1	套	見表二
7	電子實訓套件		1	套	見表三
8	單元電子電路模塊		1	套	見表四，選配
9	實驗連接線		1	套
10	2004 DXP6.0PCB繪圖軟件		1	套	拷貝版
11	KeilC51軟件		1	套	拷貝版

   表一       配套工具

序號	名稱	型號/規格	單位	數量
1	烙鐵（帶架）	35W	套	1
2	剝線鉗	鴻義	把	1
3	斜口鉗	6寸	把	1
4	尖嘴鉗	6寸	把	1
5	十字螺絲刀	新發	把	1
6	一字螺絲刀	新發	把	1
7	一字螺絲刀（小）	得力	把	1
8	十字螺絲刀（?。?/span>	得力	把
9	美工刀		把	1



表二     電工電子創新模塊（元件盒）

序號	產品名稱	型號規格	產品代號	單位
1	RJ水泥電阻(5W)	51Ω、100Ω、200Ω	R01	1塊
2	RJ金屬膜電阻(2W)	330Ω、470Ω、510Ω	R02	1塊
3	RJ金屬膜電阻(2W)	330Ω	R03	1塊
		510Ω
		680Ω
4	RJ金屬膜電阻(2W)	1K	R04	1塊
		2K
		3.3K
5	RJ金屬膜電阻(2W)	3.3K	R05	1塊
		4.7K
		6.8K
6	RJ金屬膜電阻(2W)	10K	R06	3塊
		22K
		47K
7	錳銅絲電阻(3A)	0.1Ω	R07	1塊
		0.2Ω
		0.4Ω
8	RT碳膜電阻(1W)	1Ω	R08	1塊
		4.7Ω
		10Ω
		27Ω
9	RT碳膜電阻(1W)	39Ω	R09	1塊
		47Ω
		56Ω
		68Ω
10	RJ金屬膜電阻(1W)	100Ω	R10	1塊
		150Ω
		200Ω
		300Ω
11	RJ金屬膜電阻(1W)	390Ω	R11	1塊
		470Ω
		560Ω
		680Ω
12	RJ金屬膜電阻(1/2 W)	560Ω	R12	1塊
		820Ω
		1K
		1K
13	RJ金屬膜電阻( 1/2 W)	1.2K	R13	1塊
		2K
		2.7K
		3K
14	RJ金屬膜電阻( 1/2W)	4.7K	R14	1塊
		5.1K
		6.8K
		8.2K
15	RJ金屬膜電阻( 1/2W)	10K	R15	1塊
		15K
		27K
		33K
16	RJ金屬膜電阻( 1/2W)	51K	R16	4塊
		56K
		62K
		68K
17	RJ金屬膜電阻(  1/2W)	100K	R17	4塊
		270K
		390K
		470K
18	RJ金屬膜電阻( 1/2W)	820K	R18	1塊
		1M
		2.2M
		10M
19	RJ金屬膜電阻(1/2W)	120Ω	R19	1塊
		180Ω
		220Ω
		620Ω
20	RJ金屬膜電阻( 1/2W)	1.5K	R20	1塊
		2.2K
		2.7K
		3.9K
21	RJ金屬膜電阻( 1/2 W)	6.2K	R21	1塊
		20K
		24K
		47K
22	RJ金屬膜電阻( 1/2W)	51K	R22	1塊
		150K
		220K
		3M
23	RJ金屬膜電阻( 1/2W)	510K	R23	2塊
		1.1M
		2M
		2M
24	CL聚脂膜電容	1000pF	C01	2塊
		2200 pF
	CBB聚丙烯膜電容	3300 pF
25	CBB聚丙烯膜電容	4700 pF	C02	2塊
		0.01μF
		0.022μF
26	CBB聚丙烯膜電容	0.033μF	C03	4塊
		0.047μF
		0.1μF
27	CBB聚丙烯膜電容	0.22μF	C04	1塊
		0.47μF
		1μF
28	CBB聚丙烯膜電容	0.47μF	C05	1塊
		1μF
		0.33μF
29	CD鋁電解電容(50V DC)	3.3μF	C06	2塊
		4.7μF
		10μF
30	CD鋁電解電容(50V DC)	100μF	C07	1塊
		220μF
		470μF
31	CBB聚丙烯膜電容	0.5μF （450V  AC）	C08	1塊
		1.0μF （450V  AC）
32	CC瓷片電容	20 pF	C10	1塊
		1500 pF
	CBB聚丙烯膜電容	2200 pF
33	CC瓷片電容	20 pF	C11	1塊
	CBB聚丙烯膜電容	33 pF
		100 pF
34	可調電容	10～60 pF	C12	1塊
		220 pF
		20～120 pF
35	CC瓷片電容	20 pF	C13	1塊
	CL聚脂膜電容	2200 pF
		5600 pF
36	CBB聚丙烯膜電容	0.047μF	C14	1塊
		0.01μF
		0.1μF
37	CD鋁電解電容(50V DC)	2.2μF	C15	2塊
		33μF
		47μF
38	WX線繞電位器（WX050）	100(5W)(去蓋)	RP1	1塊
39	WH碳膜電位器（WH118）	470(2W)(去蓋)	RP2	1塊
40	WH碳膜電位器(WH118)	1K (2W)	RP3	1塊
41	WX線繞電位器(WX14-12)	4.7K(1W)(去蓋)	RP5	1塊
42	WH碳膜電位器(WH5)	10K (1/2W) (去蓋)	RP6	1塊
43	WH碳膜電位器(WH5)	22K(1/2W)	RP7	1塊
44	WH碳膜電位器(WH5)	33K(1/2W)	RP8	1塊
45	WH碳膜電位器(WH118)	47K (2W)	RP9	1塊
46	WH碳膜電位器(WH118)	100K (2W)	RP10	1塊
47	WH碳膜電位器(WH118)	470K (2W)	RP11	1塊
48	WH碳膜電位器(WH118)	1M (2W)	RP12	1塊
49	繞線式電位器（WXD3-12）	1K (2W)	RP13	1塊
50	線繞電感	電感L=30mH	L01	1塊
51	線繞電感	電感L=100mH	L02	1塊
52	色碼電感	22μH	L03	1塊
		82μH
		180μH
53	色碼電感	330μH	L05	1塊
	柱形電感	47μH
	色碼電感	100μH
54	脈沖變壓器（單雙脈沖）	KMB-0021	T05	1塊
55	集成底座	8P	IC1	2塊
56	集成底座	14P	IC2	5塊
57	集成底座	16P	IC3	4塊
58	集成底座	18P	IC4	2塊
59	集成底座	20P	IC5	1塊
60	集成底座	28P	IC7	1塊
61	單向擊穿二極管(穩壓管)	1N4728A (3.3V 1W)	VS1	1塊
		1N4733A (5V 1W)
		1N4735A (6.2V 1W)
62	單向擊穿二極管(穩壓管)	1N4738A (8.2V 1W)	VS2	1塊
		1N4740A (10V 1W)
		1N4742A (12V 1W)
63	雙向穩壓管 (1W)	5V	VS3	1塊
		8.2V
		10V
		12V
64	整流二極管	1N4007×4	VD1	1塊
65	開關二極管	1N4148×2	VD2	1塊
	肖特基二極管	1N5818
		1N5819
66	三極管	TIP42C	VT1	1塊
		BU406
	散熱器	ST25×2
67	三極管	9012	VT2	1塊
		TIP41C
	散熱器	ST25×1
68	三極管	9013	VT3	1塊
		TIP41C
	散熱器	ST25×1
69	晶閘管	BT151	VT4	1塊
	場效應管	3DJ7
	散熱器	ST25×1
70	增強型場效應管	IRF630 (N溝道)	VT5	1塊
		IRF9620(P溝道)
	散熱器	ST25×2
71	IGBT管	10N60×2	VT6	1塊
		1N4148×2
	散熱器	ST25×2
72	晶閘管電路	（51Ω、0.1μF、BT151、FU）×3	VT7	1塊
	散熱器	ST25×3
73	雙向觸發二極管	BD3	VT8	1塊
	雙向晶閘管	BT135
	散熱器	ST25×1
74	儀表開關	KN32B	S1	1塊
75	按鈕開關	AN4	S2	1塊
76	鈕子開關	KNX1×2	S3	1塊
77	白熾燈座		HL1	1塊
78	指示燈	6.3V	HL4	1塊
79	熔斷絲		FU	1塊
80	電流表插座		SW	2塊
81	共陰數碼管	0.5吋	BX01	1塊
	電阻	300Ω×8個
82	穩壓集成	LM337	BX04	1塊
		LM317
	散熱器	ST25×2
83	MIC聲電傳感器	CZN-15EN	BX05	1塊
	石英晶體振蕩器	32.768石英晶體
		10MΩ電阻
		33 pF電容器×2
84	揚聲器	8Ω	BX06	1塊
85	蜂鳴器	TMB12A12	BX07	1塊
	LED	5個大（紅）
	電阻	100Ω/0.25W
86	氣敏元件	QM-J3	BX08	1塊
87	三極管插座	127-3T	BX09	1塊
	元件插座
88	元件插座	127-2T×4	BX10	1塊
89	音樂芯片	CF-60	BX11	1塊
	紐子開關	KNX1
90	保險絲	FU	AX1穩壓管穩壓電路	1塊
	二極管	1N4007×4
	電容	1000μF /50V
		100μF /35V
		0.1μF
	穩壓管	1N4733 (5.1V)
91	電阻	100Ω/0.25W×2	AX3銅電阻溫度計電路	1塊
		39Ω/0.25W
		33Ω/0.25W
	溫度傳感器	LM35
	琺瑯電阻	RX20-10W 20Ω
	紐子開關	KNX1×2
	電位器	470Ω(WH5)
	銅電阻	Cu-50
92	直流數字毫伏表	0～2000mV	AX4直流數字毫伏表	1塊
93	保險絲	FU	AX5                            直流恒壓源	1塊
	二極管	1N4007×4
	電容	470μF /50V
		100μF /25V
		0.01μF
	集成	LM7812
	散熱器	ST25×1
94	電位器	10K（WH5）×2	AX9運放電路	1塊
	二極管	1N4148×2
	電容	10μF /35V
	集成	OP07
	集成底座	8P
95	集成運放	LM358	AX10雙運放電路	1塊
	集成底座	8P
96	繼電器	GZR-2 12V	AX11繼電器驅動電路	1塊
	三極管	9013
	二極管	1N4148
97	電容	1000μF/50V×2	AX12 78系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
98	電容	1000μF/50V×2	AX13 79系列穩壓源	1塊
		0.33μF×2
	插座	127-3T
99	電位器	22K(WH5)	AX14 單結晶體管觸發電路	1塊
	單結晶體管	BT33
	電阻	2.2K/0.25W
		100Ω/0.25W
		560Ω/0.25W
	三極管	9013
	二極管	1N4148Ω×2
100	功放	LM386	AX15功率放大集成電路	1塊
	電阻	10Ω/0.25W×2
	電容	47nF×2
		10μF/35V
		100nF
		100μF/35V
	集成底座	8P
101	集成	MC34063A	AX16集成轉換器	1塊
	集成底座	8P
102	撥碼開關	紅(5T) 藍(4T)	AX17單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
103	撥碼開關	紅(5T) 藍(4T)	AX18單管放大電路	1塊
	電阻	1K/0.25W×2
	電位器	10KΩ(WH5)×2
	插座	127-2T×4
		127-3T
104	光電開關	GP1A05HR×2	AX20電動機測速	1塊
	磁性電機	385
	固定支架	配套
105	鈕子開關	KNX1×2	AX21  0-1置數單刀雙擲開關	1塊
106	集成	CD4011	AX22單脈沖信號	1塊
		CD1413
	集成底座	14P
		16P
	電阻	100Ω/0.25W×4
		51Ω/0.25W×4
	復位開關	AN4×2
	LED	紅×2 綠×2
107	電阻	100K/0.25W×10	AX23觸摸式編碼開關	1塊
	鈕子開關	KNX1
	輕觸開關	（6×6×4.3）×10
108	電阻	51K/0.25W×10	AX24 8421撥碼盤	1塊
	夾板	KAS-3
	8421撥碼開關	KAS-3×2
	二極管	1N4148×8
109	集成	555	AX25 CP時鐘脈沖源	2塊
	集成底座	8P
	電位器	100k(WH5)×2
	電阻	10k/0.25W×2
		300Ω/0.25W
	二極管	1N4007×2
	電容	10μF/35V
		0.1μF
		0.01μF
	鈕子開關	KNX1
	LED	紅（5個大）
110	電阻	100Ω/0.25W×7	AX26發光二極管及驅動	1塊
	集成	62083
	集成底座	20P
	LED	紅×8
111	集成	CD4511	AX27共陰數碼管	3塊
	集成底座	16P
	電阻	100Ω/0.25W×14
	共陰數碼管	0.5寸×2
112	LED	紅×4  綠×4  黃×4	AX28交通燈電路	1塊
	電阻	51Ω/0.25 W×6
	集成	MC1413
	集成底座	16P
113	指針微安表	100μA		1塊



表三   電子產品綜合技能實訓套件

序號	內 容	數量
1	溫控及簡易頻率測量電路套件	1套
2	汽車測速與倒車提示套件	1套
3	定額計數器電子套件	1套
4	電子稱套件	1套
5	綜合報警套件	1套
6	DDS波形發生器電路套件	1套



表四   單元電子電路模塊（選配）

模塊名稱	數量	單位	尺寸
EDM001-MCS51主機	1	個	124*146*40
EDM101-聲光控制	1	個	58*58*40
EDM102-溫度傳感器LM35	1	個	58*58*40
EDM103-溫度傳感器18B20	1	個	58*58*40
EDM104-稱重傳感器	1	個	58*124*40
EDM105-空氣質量傳感器	1	個	58*58*40
EDM106-煙霧傳感器	1	個	58*58*40
EDM107-熱釋電紅外傳感器	1	個	58*58*40
EDM108-酒精傳感器	1	個	58*58*40
EDM109-PT100傳感器	1	個	58*58*40
EDM111-超聲波發射接收	1	個	58*124*40
EDM112-紅外反射	1	個	58*58*40
EDM201-觸摸按鍵	1	個	124*146*40
EDM202-音頻功放	1	個	58*124*40
EDM203-ICL7135	1	個	58*124*40
EDM204-反相器	2	個	58*124*40
EDM301-倒車音樂	1	個	58*58*40
EDM302-四種音樂	1	個	58*58*40
EDM303-三位計數器	2	個	58*124*40
EDM305-單穩態電路	2	個	58*58*40
EDM306-雙穩態電路	2	個	58*58*40
EDM307-脈沖及信號產生	1	個	58*124*40
EDM308-無線接收	1	個	58*124*40
EDM309-無線發射	1	個	58*124*40
EDM310-多段語音錄放	1	個	58*124*40
EDM311-紅外發射	1	個	58*124*40
EDM312-紅外接收	1	個	58*124*40
EDM313-AK040語音	1	個	58*58*40
EDM401-直流電機驅動	1	個	58*58*40
EDM402-直流繼電器	1	個	58*58*40
EDM403-8位獨立按鍵	1	個	58*124*40
EDM404-NPN三極管驅動	2	個	58*58*40
EDM405-PNP三極管驅動	2	個	58*58*40
EDM406-4x4鍵盤	1	個	58*124*40
EDM501-直流風機	1	個	58*58*40
EDM502-直流電機	1	個	58*58*40
EDM503-揚聲器	2	個	58*124*40
EDM504-蜂鳴器	1	個	58*58*40
EDM505-步進電機	1	個	58*58*40
EDM506-加熱模塊	1	個	124*146*40
EDM507-半導體制冷片	1	個	124*146*40
EDM601-64*32點陣	1	個	190*146*40
EDM602-交通燈顯示	1	個	124*146*40
EDM603-十進制計數器	2	個	58*124*40
EDM604-燈泡	2	個	58*58*40
EDM605-四位數碼管顯示	2	個	58*124*40
EDM606-12864點陣液晶	1	個	124*146*40
EDM607-綜合顯示	1	個	124*146*40
大小頭轉接線紅色	5	條
大小頭轉接線黑色	5	條
單片機連線60CM(紅色)	5	條
單片機連線60CM(紅色)	5	條
單片機連線40CM(黃色)	10	條
單片機連線40CM(綠芭)	10	條
單片機連線40CM(藍色)	10	條
單片機連線20CM(黃色)	10	條
單片機連線20CM(綠色)	10	條
單片機連線20CM(藍色)	10	條
8針排線(彩色)	10	條
雙頭3針排線37CM	2	個	3針
集成18B20	2	個
集成LM35	2	個
砝碼20g	5	個
RS-232串口線(直通)	1	個
多孔板	1	個
電源適配器12V/5A(DC-00819)	1	個
EDMISP軟件	1	個
PT100	1	個



常見問題：

1、如果我要購買電子工藝創新技術實驗臺、電子創新設計實訓裝置，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的電子工藝創新技術實驗臺、電子創新設計實訓裝置是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開電子工藝創新技術實驗臺、電子創新設計實訓裝置的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
