數控車床電氣控制與維修綜合實訓臺（廣數）
數控車床電氣控制與維修綜合實訓臺（廣數）,數控車床電氣維修實驗裝置包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培 ...
訂購熱線：021-66581511
中人教儀廠是專業生產數控車床電氣控制與維修綜合實訓臺（廣數），數控車床電氣維修實驗裝置及配件的廠家,生產的數控車床電氣控制與維修綜合實訓臺（廣數），數控車床電氣維修實驗裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻?。
本文關鍵詞：數控車床電氣控制與維修綜合實訓臺（廣數）
ZRSKC-02B數控車床電氣控制與維修綜合實訓臺
一、基本實驗實習項目
實驗1 數控車床維修實訓裝置電源控制實驗2 數控系統的操作、接口實驗
實驗3 主軸調速實驗（系統控制）
實驗4 變頻主軸參數優化實驗
實驗5 四工位電動刀架控制及參數調試實驗
實驗6 X軸伺服電機驅動控制及參數調試實驗
實驗7 Z軸伺服電機驅動控制及參數調試實驗
實驗8 正負超程限位、零點實驗
實驗9 手輪（手搖脈沖發生器）實驗
實驗10 車床數控系統控制加工實驗
實驗11 數控車床系統通訊實驗
實驗12 數控車床電氣綜合安裝布局實驗
實驗13 數控車床NC參數調試（－）
實驗14 數控車床NC參數調試(二)
實驗15 數控車床故障診斷與排除
實驗16 數控車床幾何精度檢測
實驗17 數控車床操作、編程與試件加工
實驗18 數控車床的保養和維護
實驗19 數控車床絲桿反向間隙補償實驗
實驗20 數控車床絲桿螺距誤差補償實驗
二、實驗臺技術參數：
1、輸入電源：AC380V（三相五線制）、50HZ2、故障考核32項
3、工作環境：溫度-200C～400 C
4、整機容量：≤2kVA；
5、實驗臺尺寸：長×寬×高=1360 mm×750 mm×1890 mm；
6、半實物尺寸：長×寬×高=1200 mm×600 mm×1400 mm；
7、智能數控車床故障診斷維修考核模塊：功能具有可設置數控車床幾十個典型的電氣故障?？己讼到y(tǒng)采用智能考核的方式，并具有聯網的功能。故障可通過計算機設置，也可在智能考核終端上設置。學生對故障現象進行分析，在考核終端上輸入相應的故障代碼進行故障排除，多臺設備可通過無線網絡和上位機進行聯網，對教師登陸、學生考試、故障題庫、分別設置集中管理。并能對考試結果進行分析評估、存檔、打印。
三、產品組成部分
實驗臺是由數控系統，機床電氣控制接口板、主軸變頻調速實驗板、交流伺服驅動器及伺服電機、輸入輸出模塊、低壓電氣元件的原理和接線、編程、接線及在數控機床中的應用。四、數控控制原理
現代數控系統是采用微處理器或?qū)Ｓ梦C(jī)的數控系統，讓事先存放在存儲器里的系統程序（軟件）來實現控制邏輯，實現部分或全部數控功能，并通過接口與外圍設備進行聯接，稱為計算機控制的機床，簡稱CNC系統。五、產品的特點：
1.產品依據數控機床裝調維修工職業及崗位的技能要求，結合數控機床維修技術領域的特點，能讓學員在較為真實的環境中進行訓練，以鍛煉學員的職業能力，提高職業素養。2.產品結合目前國內數控系統的使用情況，以及數控教學和設備的現狀，提供了發那科、西門子、廣數、華興、華中等國內外知名數控系統，符合目前國內數控教學的現狀和特點，為數控教學和實操訓練提供支撐。
3.以實際工作任務為載體，根據工作任務開展過程中的特點劃分實施環節，分系統設計、電氣安裝與連接、機電聯調與故障排除、機床試加工等幾個真實工作過程的職業實踐活動，再現典型數控機床電氣控制及機械傳動的學習領域情境，著重培養學員對數控機床的電器安裝接線、機電聯調、故障檢測與維修、數控機床維護等綜合能力。
4.與實際應用技術相結合，包含數控系統應用、PLC控制、變頻調速控制、傳感器檢測、伺服驅動控制、低壓電氣控制、機械傳動等技術，培訓學員對數控機床的基本工具和量具的使用能力，強化學員對數控機床的安裝、接線、調試、故障診斷與維修等綜合能力。

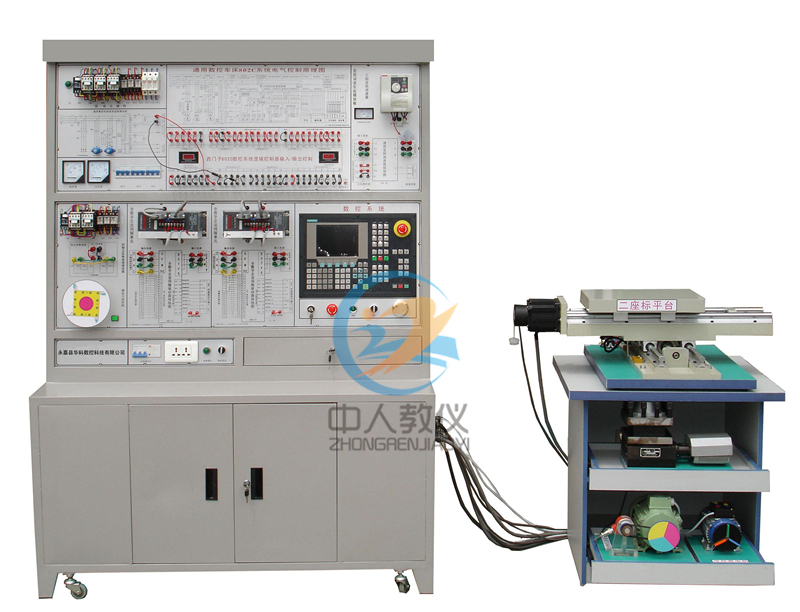

六、產品結構和組成
1．系統由機床實訓柜、半實物型數控車床等組成。2．機床實訓柜采用鐵質亞光密紋噴塑結構，正面裝有數控系統和操作面板，器件與實際機床廠的模式一致。上面裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源等，柜內裝有接線端子排和走線槽、變壓器等；電氣柜底部設計為空，給用戶預留盛放資料、工具等。
3．系統采用三相五線制AC380V交流電源供電，并設有漏電保護器、指示燈指示和保險絲等，具有過載保護、短路保護和漏電保護裝置，在電壓異常或出現短路情況時自動動作，保護人身和設備安全。
4．?dāng)?shù)控系統采用發那科、西門子、廣數、華興、華中等國內外知名廠家的主流數控系統（用戶必選），能滿足不同類型機床的實訓教學。
5．X、Z軸由交流伺服電機驅動，運動方向上設有正負限位、參考點等開關，采用接近式傳感器；主軸由三相異步電機驅動，變頻調速控制。
6．半實物型車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對PVC、有機玻璃塑料棒等材料進行車削加工。
7.床身、主軸箱、移動拖板等均采用鑄鐵制作而成，確保機床運行穩定。
8.X軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座和上拖板等組成，可進行滾珠絲杠的裝配與調整、上拖板的裝配與調整等技能訓練。
9.Z軸進給傳動系統由滾珠絲杠螺母副、直線導軌、軸承、軸承支座、電機支座和床鞍等組成，可進行滾珠絲杠的裝配與調整等技能訓練。
七、半實物車床主要技術參數
| 序號 | 項 目 | 單 位 | 規 格 |
| 1 | 刀架刀位數 | 個 | 4 |
| 2 | 車刀刀桿最大尺寸（寬×高） | mm | 12×12 |
| 3 | 主軸轉速范圍 | rpm | 50～1000 |
| 4 | 主電機功率 | kw | 0.55 |
| 5 | X軸移動最大距離 | mm | 200 |
| 6 | Z軸移動最大距離 | mm | 250 |
| 7 | 進給電機扭矩 | Nm | X：1.3，Z：2.4 |
八、配置清單
| 序號 | 材料名稱與規格型號 | 數量 | 單位 |
| 1 | 數控系統（采用GSK980TB） | 1 | 臺 |
| 2 | 機床實訓控制臺（采用鐵質鈑金噴塑結構） | 1 | 臺 |
| 3 | 半實物型車床 | 1 | 臺 |
| 4 | 手搖脈沖發生器（手輪）（安裝在面板上） | 1 | 臺 |
| 5 | 冷卻泵電機 | 1 | 臺 |
| 6 | 三相交流伺服電機 (安裝在機床上) | 2 | 臺 |
| 7 | 交流伺服單元（安裝在面板上） | 2 | 臺 |
| 8 | X、Z軸正負限位、機床回零開關（安裝在機床上） | 共6 | 只 |
| 9 | 主軸電機（安裝在機床上） | 1 | 臺 |
| 10 | 電壓表6L2（0~450V）（安裝在面板上） | 1 | 只 |
| 11 | 電壓表85L17（0~450V）（安裝在面板上） | 1 | 只 |
| 12 | 24V數字直流電壓表（安裝在面板上） | 2 | 只 |
| 13 | 滅弧器31TX1-31A03（安裝在面板上） | 1 | 只 |
| 14 | 交流接觸器CJX1-22（正泰）（安裝在面板上） | 2 | 只 |
| 15 | 直流繼電器MY2N（安裝在面板上） | 4 | 只 |
| 16 | KT18-32（安裝在面板上） | 3 | 只 |
| 17 | 斷路器DZ47-60-C5（安裝在面板上） | 2 | 只 |
| 18 | 漏電保護器DZ47LE-32（安裝在柜上） | 1 | 只 |
| 19 | EL（安裝在面板上） | 1 | 只 |
| 20 | 風機（安裝在柜內）（安裝在面板上） | 1 | 只 |
| 21 | 急停開關（強電）（安裝在面板上） | 1 | 只 |
| 22 | 急停開關（系統）（安裝在副面板上） | 1 | 只 |
| 23 | 鑰匙開關（安裝在副面板上） | 1 | 只 |
| 24 | 風機開關（安裝在面板上） | 1 | 只 |
| 25 | 照明開關（安裝在面板上） | 1 | 只 |
| 26 | 單相電源插座（安裝在柜上） | 1 | 只 |
| 28 | 電源指示燈（安裝在柜上） | 1 | 只 |
| 29 | 信號連接線（安裝在面板上） | 1 | 套 |
| 30 | 強電連接線（安裝在面板上） | 1 | 套 |
| 31 | 直流24V電源（安裝在柜內） | 2 | 臺 |
| 32 | 1000W控制變壓器（安裝在柜內） | 1 | 臺 |
| 33 | 1500W隔離變壓器（安裝在柜內） | 1 | 臺 |
| 34 | 12W變壓器（安裝在柜內） | 1 | 臺 |
| 35 | 鑰匙（每套2把） | 1 | 套 |
| 36 | 編程與操作說明書 | 1 | 本 |
| 37 | 參數說明書 | 1 | 本 |
| 38 | 實訓臺指導書 | 1 | 本 |
| 39 | 實驗臺故障電路圖 | 1 | 本 |
| 40 | 智能故障模塊操作單元（含硬件與軟件） | 1 | 套 |
