熱水供暖循環系統綜合實訓裝置

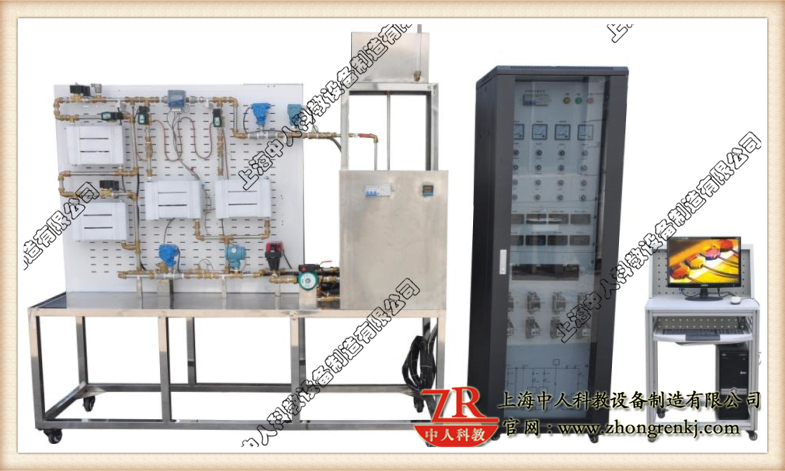

ZRLR-RSN熱水供暖循環系統綜合實訓裝置

一、實訓內容

1.掌握熱水供暖系統的形式、特點及管網與用戶的連接方式

2.熱水供暖系統的安裝與調試

3.熱水供暖用戶熱計量

4.熱力工況調節

5.組態軟件的應用

二、設備構成

1.實訓臺

熱水供暖循環系統綜合實訓裝置,供暖教學設備實訓臺采用不銹鋼拼合結構，整個供暖系統布置在網孔板上。

2.熱水供暖系統

系統由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、渦輪流量傳感器、壓力變送器、溫度傳感器和自動排氣閥等設備組成。

熱水供暖循環系統綜合實訓裝置,供暖教學設備主要設備的技術參數如下：

(1)電熱水鍋爐

額定功率：9kW

供熱面積：108m2

供熱量：7740kcal/h

(2)膨脹水箱

采用不銹鋼材料制成，配有信號管（用于監測水箱內的水位）

(3)小型熱水泵

額定功率：95W

額定揚程：6m

額定流量：1.08m3/h

3.控制柜

鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到接觸器、熱保護器等控制元件。面板上面有控制開關旋鈕、工作狀態指示燈、系統流程圖及PLC主機單元。

三、技術參數

1.輸入電源：三相四線～380V±10% 50Hz

2.工作環境：溫度 -10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m

3.裝置容量：＜10kVA

4.設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。

四、設備配置

五、ZRLR-RSN熱水供暖循環系統綜合實訓裝置的產品概述

熱水供暖循環系統綜合實訓裝置,供暖教學設備以智能儀表為控制核心，上位機組態軟件作為監控界面，實時顯示工作狀態與運行參數。系統主要由電熱水鍋爐、供熱管道和散熱片三個基本部分組成，并設有膨脹水箱、循環水泵、熱量表、自力式壓差控制閥、電動流量調節閥、電磁閥、自動排氣閥、溫度采集模塊、壓力采集模塊、流量采集模塊等附屬設備，可組成單管順流式、單管跨躍式、雙管上供下回式三種不同的系統形式。

常見問題：

1、如果我要購買熱水供暖循環系統綜合實訓裝置、供暖教學設備，是否有安裝、培訓服務呢？

答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。

2、你們的熱水供暖循環系統綜合實訓裝置、供暖教學設備是否能開增值稅專用發票？

答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開熱水供暖循環系統綜合實訓裝置、供暖教學設備的發票，您需要提供開票資料。

3、你們的產品都是自己生產的嗎？都有什么產品資質？

答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
