過程控制系統實物模型

過程控制系統實物模型,過程控制系統實訓模型配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量傳感器，組成多種液位檢測系統，咨詢熱線13122891392 ...

訂購熱線：021-66581511

推薦產品

: 透明液壓PLC控制實訓裝置

: 單片機、EDA開發實驗平臺

: 機器人與智能視覺實驗裝置

: 高級維修電工實驗裝置

產品詳情

中人教儀廠是專業生產過程控制系統實物模型，過程控制系統實訓模型及配件的廠家,生產的過程控制系統實物模型，過程控制系統實訓模型品質過硬，中人品牌在國內已經擁有幾百所院校客戶。

本文關鍵詞：過程控制系統實物模型

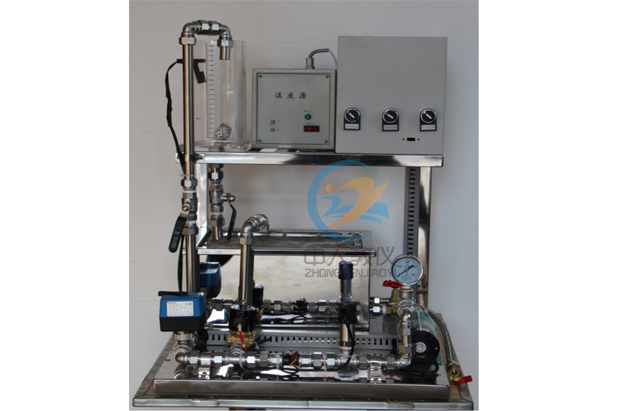

ZRPMX-06 過程控制實物模型

實驗內容

特性實驗
水箱單容特性實驗
溫度特性實驗
電動閥流量特性實驗
壓力控制實驗
單回路控制實驗
1、電動調節閥支路單容液位控制實驗
2、電動調節閥支路流量控制實驗
3、溫度控制實驗
串級控制實驗
2、上水箱液位與電動閥支路流量串級控制實驗
變頻恒壓供水實驗；
工控組態軟件組態控制實訓
實時數據庫組態、M圖形動畫、報表、曲線、報警組態、設備通訊組態、腳本程序應用組態等實訓；

系統配置

執 行機 構
名稱	單位	數量	備注	型號
廣州新菱	只	1	電動球閥工作電壓24，控制電壓0-10v。	SBA03
上海西山磁力泵	臺	1	無泄漏，低噪音，二相交流220VAC，15W。揚程1.5嗎m。	MR-15

傳感變送器
擴散硅壓力（液位）變送器	只	1	0-100kpa
溫州布萊迪壓力變送器	只	1	供電電壓9-24v，輸出4-20MA，標準接口，壓力范圍0-100kpa。	SZ-801
合肥福斯達渦輪流量計及流量變送器	套	1	（1）量程：選0-800L/h；（2）輸出信號：4-20mADC；（3）精度：0.2級。標準信號輸出4-20ma	LWGY-A
溫度變送器	套	1	Pt100：A級；溫度變送器：0.5級精度，0-100℃。4-20ma標準信號輸出

其它設 備
實驗用淡藍色透明有機玻璃水箱	只	1	1個圓型有機玻璃水箱，直徑15mm，高度15cm。
儲水箱	只	1	鏡面不銹鋼304。自動進排水減輕實驗老師工作200150200 單位mm
不銹鋼支架	套	1	鏡面不銹鋼管管子做成。
配有24v直流穩壓電源	只	1	電流2A。
全部不銹鋼管及配件，增加設備的使用壽命。	套	1	管道及閥門：整個系統管道由不銹鋼管連接而成，所有的手動閥門均須采用優質球閥，避免管道系統生銹。
溫控實驗箱	套	1	由加熱箱、加熱環、Pt100、溫度變送器組成，加熱最高溫度150度。
不銹鋼儲水箱	只	1	內有獨特的結構設計和不銹鋼過濾網，拆洗方便
儲水箱自動進、排水裝置	套	1	自動進排水減輕實驗老師工作
控制器
PLC控制器	臺	1	1.14路開關量輸入 2.10路開關量輸出 3.2路模擬量輸入1路模擬量輸出

裝置技術條件

1）輸入電源：二相三線AC220V±10％ 50Hz；
2）工作環境：溫度-10℃- +40℃,相對濕度<85%(25℃) 海拔<4000m；
3）裝機容量：<0.5kVA；
4）外形尺寸：400*600*700mm。

概述

plc控制雙容水箱實訓模型配置基本的水箱、管路、智能調節器、電磁泵等，利用不同工業液位測量，組成多種液位檢測系統，可提供的包括有：應變式液位器等。
通過實驗熟悉的安裝測試方法，應用特點，測量范圍，安裝條件，掌握精度分析方法。
本裝置具有多重安全保護，提供IEC標準信號及相關測試點供接入進行編程實驗。
