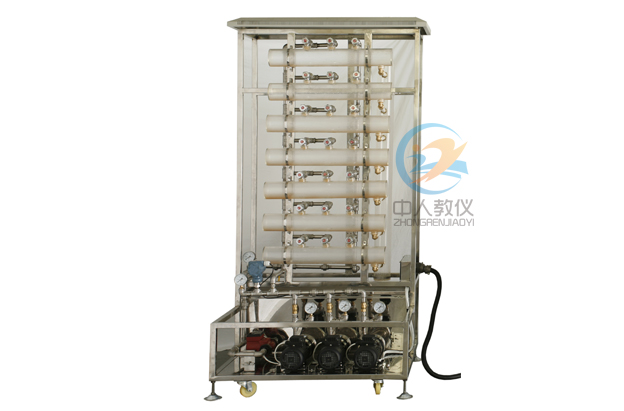

ZRPLM-89恒壓供水系統點檢排故實訓裝置模型
一、產品概述
恒壓供水實訓模型是鋼鐵生產工業水循環系統的一個模擬仿真實訓裝置，必須通過組合相應的電氣自動化實訓裝置進行工作?？梢酝瓿射撹F生產水系統的壓力及流量調節等控制要求。裝置可以為電氣設備點檢員提供恒壓供水系統的主要電氣設備的安裝、調試、點檢、檢修等實訓環境。
二、技術性能
1. 輸入電源：三相四線（或五線）～380V±10% 50Hz
2. 功 耗：1.2kVA
3. 工作環境：環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。
4. 外形尺寸：900mm×760mm×1960mm
5. 流體介質：自來水
6. 壓力信號：靜態精度±0.5%FS
7. 液位信號：靜態精度±0.5%FS
8. 流量信號：測量精度±0.5%FS
2. 功 耗：1.2kVA
3. 工作環境：環境溫度：-10～50℃；相對濕度：10～90%RH（無結露）； 避免強腐蝕氣體。
4. 外形尺寸：900mm×760mm×1960mm
5. 流體介質：自來水
6. 壓力信號：靜態精度±0.5%FS
7. 液位信號：靜態精度±0.5%FS
8. 流量信號：測量精度±0.5%FS
三、實訓功能
1. 能夠根據不同的工藝要求，通過PLC程序編制及變頻器參數設置和外部接線操作，實現功能模擬運行。2. 接線方式快捷安全，所有接線采用快速插接。
3. 具有多種物理量調節控制，包括壓力、流量、液位調節控制。
4. 能夠隨機產生故障點，減少人為干擾
故障點包括：壓力、流量、液位檢測元件的線路斷線故障、信號輸出故障等；電磁閥執行元件的線路故障；三相磁力驅動泵電源斷電故障、缺相故障等；變頻器參數設置、PID調節器設置和外部接線等。
四、主要配置與參數
| 序號 | 部件名稱 | 型號/規格 | 數量 | 備注 |
| 1 | 對象框架 | 采用304鏡面不銹鋼方管焊接而成，美觀大方，堅固耐用。 | 1套 | |
| 2 | 智能設排故人機操作箱 |
該操作箱裝有240×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，可以通過相關的操作進行設故、排故、查看、定時等相關功能的操作 考核系統功能特點如下： (1) 由液晶顯示屏、觸摸式鍵盤和主控板組成智能型考核系統的硬件 (2) 能實現設備的自動檢測和識別 (3) 能在線對實訓臺進行故障設置和排除，并統計故障點的誤排次數 (4) 能對試卷自動保存，掉電不丟失，避免重復出題 (5) 對每個考生的學號、班級、答題結果、每個故障的誤排次數、考試時間、報警記錄自動保存，并在提交后發送給計算機進行評分 (6) 具有日歷、時鐘功能 (7) 具有倒計時功能 (8) 具有發卷功能 (9) 具有提交功能 (10) 具有誤操作報警記錄功能 (11) 裝置電源智能控制 (12) 可以進行考核臺的編號設置與個人登陸密碼設置 |
1套 | |
| 3 | 蓄水池 | 采用1.5mm厚的304鏡面不銹鋼板焊接而成，頂部蓋有帶防塵網的水箱蓋，防止塵土及雜物落入水箱，蓄水池內部有兩個橢圓形塑料過濾網罩，以防此雜物進入水泵和管道。 | 1個 | |
| 4 | 液位水槽 | 采用淡藍色優質有機玻璃，水槽底板厚度35mm，水槽外壁厚度8mm,不但堅實耐用，而且透明度高，便于直接觀察液位的變化和記錄結果。水槽設計為三槽結構，分別為緩沖槽、工作槽和出水槽，進水時水管的水先流入緩沖槽，出水時工作槽的水經過帶燕尾槽的隔板流入出水槽，這樣經過緩沖和線性化的處理，工作槽的液位較為穩定，便于觀察。 | 1個 | |
| 5 | 水泵 | 本裝置采用不銹鋼磁力驅動泵，型號為20CQ-12P，額定流量50L/min，額定揚程12米，供電電源為三相380VAC變頻，額定功率370W，轉速2800r/min。泵體完全采用不銹鋼材料，以防止生銹，使用壽命長。 | 3臺 | |
| 6 | 流量計 | 采用渦輪流量計來對管道流量進行檢測。它的優點是測量精度高，反應快。采用標準二線制傳輸方式，工作時需提供24V直流電源。公稱通徑：DN15；流量范圍：0.6～4.0m3/h；精度：0.5%；輸出：4～20mADC。 | 1個 | |
| 7 | 壓力變送器 | 采用工業用的擴散硅壓力變送器，帶不銹鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。采用標準二線制傳輸方式，工作時需提供24V直流電源。量程：0-150KPa；精度：±0.5%FS；輸出：4～20mA；安裝螺紋：G1/2"；出線形式：鑄鋁外殼標準接頭。 | 2個 | |
| 8 | 液位變送器 | 采用工業用的擴散硅液位變送器，帶不銹鋼隔離膜片，同時采用信號隔離技術，對傳感器溫度漂移跟隨補償。采用標準二線制傳輸方式，工作時需提供24V直流電源。量程：0-5KPa；精度：±0.5%FS；輸出：4～20mA；安裝螺紋：G1/2"；出線形式：鑄鋁外殼標準接頭。 | 1個 | |
| 9 | 電磁閥 | 采用常閉式電磁閥，閥體材質：鍛銅；壓力：0～10Kg/cm2；流量通徑：Φ16mm；連接：螺紋G3/4"；工作溫度：－5～80℃；工作電源：AC220V。 | 3只 | |
| 10 | 止回閥 | 采用黃銅立式止回閥 | 3只 | |
| 11 | 球閥 | 采用6分不銹鋼球閥 | 7只 | |
| 12 | 腳輪 | 3"萬向腳輪 | 4只 | |
| 13 | 管道 | 敷塑不銹鋼復合管 | 1套 | |
| 14 | 管接頭 | 采用卡箍式管接頭 | 1套 |
