機械傳動機構之齒輪傳動

機械傳動有多種形式,主要可分為兩類：1、靠機件間的摩擦力傳遞動力和運動的摩擦傳動，包括帶傳動、繩傳動和摩擦輪傳動等。摩擦傳動容易實現無級變速,大都能適應軸間距較大的傳動場合,過載打滑還能起到緩沖和保護傳動裝置的作用，但這種傳動一般不能用于大功率的場合，也不能保證準確的傳動比。2、靠主動件與從動件嚙合或借助中間件嚙合傳遞動力或運動的嚙合傳動，包括齒輪傳動、鏈傳動、螺旋傳動和諧波傳動等。嚙合傳動能夠用于大功率的場合，傳動比準確，但一般要求較高的制造精度和安裝精度。

一、機械傳動機構之齒輪傳動的基本特點

1、齒輪傳遞的功率和速度范圍很大，功率可從很小到數十萬千瓦，圓周速度可從很小到每秒一百多米以上。齒輪尺寸可從小于1mm到大于10m。

2、齒輪傳動屬于嚙合傳動，齒輪齒廓為特定曲線，瞬時傳動比恒定，且傳動平穩、可靠。

3、齒輪傳動效率高，使用壽命長。

4、齒輪種類繁多，可以滿足各種傳動形式的需要。

5、齒輪的制造和安裝的精度要求較高。

二、機械傳動機構之齒輪傳動的分類

齒輪的種類很多，可以按不同方法進行分類。

按嚙合方式分，齒輪傳動有外嚙合傳動和內嚙合傳動。

按齒輪的齒向不同分，齒輪傳動有直齒圓柱齒輪傳動；斜齒圓柱齒輪傳動；人字齒圓柱齒輪傳動和直齒錐齒輪傳動。

三、標準直齒圓柱齒輪傳動

直齒圓柱齒輪傳動是齒輪傳動的最基本形式，它在機械傳動裝置中應用極為廣泛。

齒線為分度圓直母線的圓柱齒輪稱為直齒圓柱齒輪，簡稱直齒輪。

直齒圓柱齒輪的主要參數

（1）齒數z 一個齒輪的輪齒總數稱為齒數。（2）齒形角a，在端平面上，過端面齒廓與分度圓交點處的徑向直線與齒廓在該點處的切線所夾的銳角稱為齒形角。標準規定漸開線齒輪的標準齒形角a =20°。（3）模數m，齒距p除以圓周率π所得的商稱為模數，模數的單位為mm，且已經標準化。

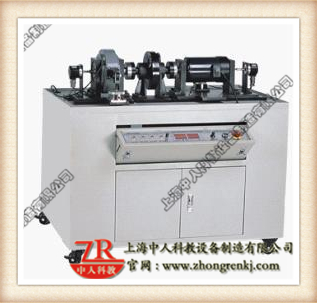

ZRYY-CLC齒輪傳動實驗臺

一、齒輪傳動實驗臺,齒輪傳動教學裝置概述

該實驗臺應用于齒輪傳動測試與分析，使學生在實驗過程中了解關于傳動結構尺寸、重量、功率、速度、傳動比、壽命、可靠性相互之間的關系，并作全面的分析，使學生能準確的把握齒輪傳動在不同工況情況下類型的選擇、設計，以便將來在實際工作過程中深入掌握齒輪傳動的特點。

二、齒輪傳動實驗臺,齒輪傳動教學裝置實驗內容

利用齒輪傳動實驗臺,齒輪傳動教學裝置可完成以下實驗：

1、測試齒輪傳動輸入、輸出轉速、扭矩；

2、不同轉速、負載的傳動效率。

三、齒輪傳動實驗臺,齒輪傳動教學裝置性能規格

1、齒輪傳動實驗臺,齒輪傳動教學裝置采用獨立的平臺結構；

2、原動件、被試件以及負載為獨立的模塊結構，根據實驗要求，可自行拼結，組裝；

3、原動件與負載配有安裝導軌，可根據不同被試件的尺寸作安裝調整；

4、實驗臺操作面底板采用內置翻蓋結構，美觀實用，安全可靠。

5、技術參數
電機功率：600W，電壓：220V
磁粉制動器：額定轉矩：50Nm
角位移傳感器：輸出電壓：0～5V，脈沖數：1000P
測力傳感器：量程：20Kg
外形尺寸：1100×720×1000mm
