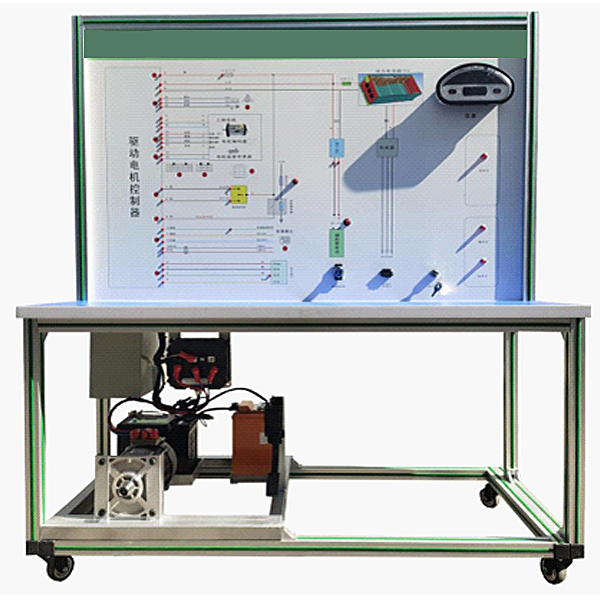

交流異步電動機及控制實訓臺

交流ACACAC異步電機及控制實驗臺,流體輸送單元實操實驗臺

一、設備含有概括
主要應用汽車三相交流ACACAC異步電機、電機控制器、檔位開關、加快速度踏板、點火開關、電源及故障設定系統含有概括。
二、設備功能
1.汽車三相交流ACACAC異步電機及控制器的認識；
2.汽車三相交流ACACAC異步電機及控制器的構造及原理；
3.駕駛員的意圖與永磁電機運行之間的體現；
4.常見故障的設定及考核；
5.配備裝備裝備裝備完整的實驗說明書。
三、設備規格
1、外觀尺寸1240×600×1700mm；
2、電源：220VAC/50Hz；
3、電機規格限定功率（W）（W）（W）：4kw；
4、電機規格限定轉動速度：3000rpm；
5、電機作業電壓（V）（V）（V）：72VDC；
6、箱體上部整體成型，表面經過防銹處置整理、噴漆；下部應用40*40方管焊接成形；
7、應用UV平實操實操操作面板噴繪實操實操操作面板，厚度不小于4mm,彩色電子線路圖，不退色、耐磨損損損損；
8、下部裝配兩萬向兩定向的腳輪，配備裝備裝備裝備剎車，便利設備的位移及固定。
9、機械裝配與鉗工裝配虛擬擬真系統：本系統基于unity3d研發，可選6級畫質，設定有減慢速度器、軸系構造的設計與虛擬拆卸裝配、常見機械機構設計與擬真，機構資源庫，經經經典型機械機構（汽油機發動機的虛擬拆卸裝配），系統為一個整體系統，不能為一個個單獨的資源。
A.減慢速度器設計與虛擬拆卸裝配界面可選渦輪蝸桿圓錐齒輪減慢速度器、二級展開式圓柱齒輪減慢速度器、圓錐圓柱齒輪減慢速度器、同軸式圓柱齒輪減慢速度器、圓錐齒輪減慢速度器、一級圓柱齒輪減慢速度器。
渦輪蝸桿圓錐齒輪減慢速度器：進入系統后自動播放裝配內容，視頻中各步驟均有文字說明
二級展開式圓柱齒輪減慢速度器：進入系統后應用視頻的形式播放內容，視頻內容應含有：零件名稱（掃描二維碼可看零部位件名稱）、拆卸裝配演示（含有拆卸、裝配）、虛擬拆卸裝配（含有整體、低速軸、中速軸、高速軸、箱蓋、箱座）




交流ACACAC異步電機及控制實驗臺,流體輸送單元實操實驗臺

一、流體輸送單元實操實驗裝置系統的含有概括及特別點
1、框體構造\樓梯\護欄：框體構造長×寬×高：約3500×2000×3500mm。設備總裝配尺寸：4200×2000×3500mm。整機應用鋼質裝配框體構造（兩層設計，一層平面便利實操、檢修、出入，二層有安全斜梯通上并有護欄、防滑花紋板），防銹紅丹底漆，噴烤漆處置整理。緊固件：與法蘭，閥門，框體構造，樓梯，護欄，支撐架協作。
2、流體輸送單元實操實驗裝置培訓單元｛液體輸送崗位（壓力輸送，雙離心泵串/并聯及互鎖聯動、旋渦泵、輸送）；真空泵輸送崗位；阻力測量崗位；離心泵特性及管路特性測量崗位；壓縮氣/液混合輸送崗位；過程控制液位、流量、壓力控制崗位｝。
3、機械設備配備裝備裝備：低位水槽儲罐、壓縮空氣緩沖罐、高位水槽儲罐，真空緩沖罐，附屬管道及閥門。
4、動力輸送設備：不銹鋼離心泵，容積式輸送旋渦泵，真空水力噴射機組，空氣輸送壓縮機。
5、檢驗測量試驗配備裝備裝備：離心泵輸送流量檢驗測量試驗控制，真空輸送流量檢驗測量試驗控制；容積式輸送旋渦流量檢驗測量試驗，壓力輸送流量檢驗測量試驗，離心泵輸送液體溫度（℃）（℃）（℃）檢驗測量試驗，離心泵輸送泵前負壓、泵出口壓力檢驗測量試驗，阻力（光滑、粗糙管、局部阻力）壓損檢驗測量試驗。流量檢驗測量試驗儀表含有：渦輪流量計、孔板流量計、玻璃轉子流量計，高壓玻璃轉子流量計。離心泵輸送的壓力及流量自動檢驗測量試驗及就地檢驗測量試驗冗余設定。
6、就地智能儀表電器控制臺：約1650X700X1400鋼質噴塑琴式構造就地儀表電器實操臺(含帶RS485通訊連連連接口就地控制智能儀表、嵌入式微機位及開關位，并內含DCS接入口)。內裝配漏電保護空氣開關、電流（A）（A）（A）型漏電保護器充分考慮人身安全保護；同時每一組強電輸出全部有旋鈕開關控制，保證設備安全，實操控制便捷；裝備有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁制線槽等。裝置可由現場工控實操臺經過帶RS485通訊總線的智能儀表＋工控組態系統的方法就地實行單獨測控，完成各實驗項目。系統也可應用DCS控制系統。
7、裝置可體現工廠情景化，盡量貼近工廠實際，突出重點；可實行裝置開車準備、開車、正常實操、停車、設備維護等方面的技能實操實驗、工序技藝指標控制實操技能實驗，同時可適用化工工序技藝專業**工、技師、**技師培訓大綱的教學及培訓要求。
