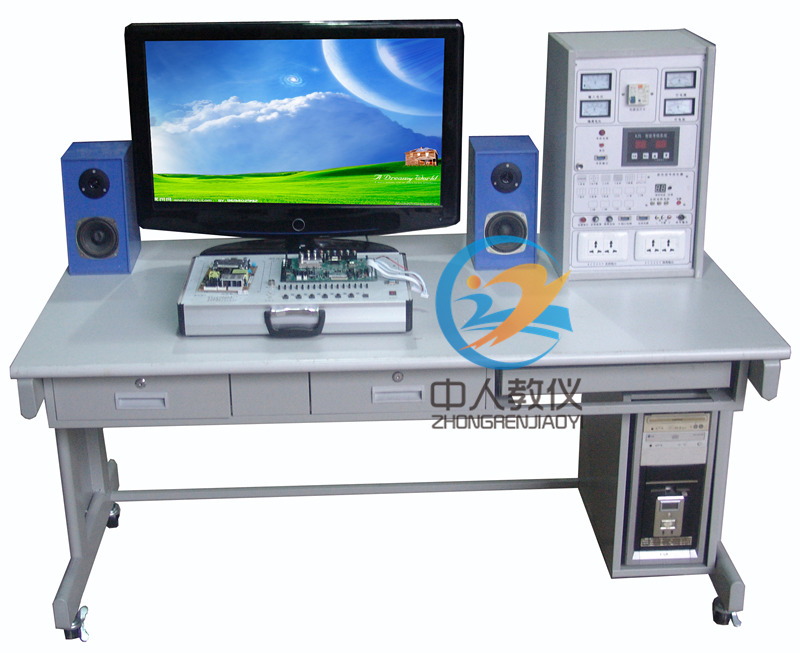

家用電器音視頻培訓考核設備

一、產品概述：
家用電器音視頻實訓考核裝置適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、《液晶彩色電視機維修實訓》課程的教學與實訓。也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。
二、實訓項目：
1、理解液晶電視中各主要元器件的基本結構及基本工作原理
2、認識液晶電視機各主要單元電路的組成，理解其基本的工作原理
3、電子調諧器的測量與分析
4、遙控及本機鍵盤控制測量與分析
5、視頻信號處理流程測量與分析
6、音頻信號處理流程測量與分析
7、AD模數轉換控制測量與分析
8、開關穩壓電路測量與分析
9、逆變器背光驅動電路測量與分析
10、掌握DVD機等常家用音視頻電器的工作原理與維修方法維修；
三、技術性能
1、輸入電源：單相三線～220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、環保要求：材料選用符合國家相關環保標準
6、外型尺寸：（不小于）長×寬×高＝1700×900×1350
四、系統結構組成
本實驗裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組
（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）
1、交流電源（均帶有過流保護）
輸出電源：  市電不隔離輸出    220V/50Hz
            隔離變壓器輸出    220V/50Hz，14.5V/50Hz
東芝彩電遙控電源
2、直流電源:±16V/+12V
3、彩色信號發生器
(1)輸出信號頻率范圍：第12頻道
(2)電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇
(3)輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口
(4)信號制式：PAL-D/K
4、智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口
（二）實訓桌：
整體結構采用鋼木結構，并要設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。要求桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。并還要設有抽屜和柜門，用于放置工具和資料等。另外，要求每個實訓桌配置兩張學生凳（塑鋼圓面，帶加強圈）。
（三）液晶顯示器：32吋 對比度：600：1，亮度:500cd/m2，反應時間：＜16ms。
（四）實訓組件：
本裝置的實訓組件由液晶彩電模塊、智能實訓考核系統組成。
1、液晶彩電實訓模塊：設有智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機設置故障點）。
四、產品特點：
1、采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；
2、具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，內置式行輸出變壓器避免高壓觸電危險，在單元板上配有行電壓、行電流輸出表頭顯示；
3、用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；
4、調諧部分增加了手動調節功能，故實驗十分方便。
5、為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。
五、配置清單：
