動車組（CRH3）電氣控制系統安裝與維修實訓考核
動車組（CRH3）電氣控制系統安裝與維修實訓考核設備,動車組電氣系統實訓裝置牽引VVVF控制模塊、緊急、停放車制動與轉向架監控控制模塊、列車自動門控制電路 ...
訂購熱線：021-66581511
中人教儀廠是專業生產動車組（CRH3）電氣控制系統安裝與維修實訓考核，動車組電氣系統實訓裝置及配件的廠家,生產的動車組（CRH3）電氣控制系統安裝與維修實訓考核，動車組電氣系統實訓裝置品質過硬，中人品牌在國內已經擁有幾百所院?？蛻簟?/p>
本文關鍵詞：動車組（CRH3）電氣控制系統安裝與維修實訓考核

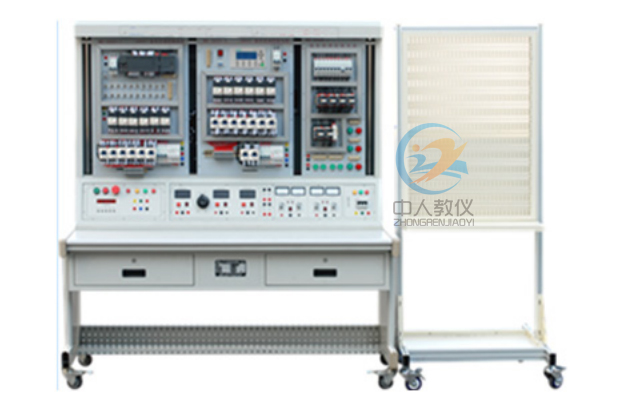

ZRGD-01動車組（CRH3）電氣控制系統安裝與維修實訓考核設備
1、概述：
動車組電氣系統實訓裝置包含傳統的繼電控制和PLC、人機界面、通訊等多種控制方式，模塊化結構，并帶有模擬相應的操作機構動作。設備的典型電路模塊包括受電弓升降控制電路模塊、主斷控制電路模塊、空調系統控制模塊、牽引VVVF控制模塊、緊急、停放車制動與轉向架監控控制模塊、照明控制模塊、列車自動門控制電路、配電安裝實訓考核單元等八大部分。通過在該裝置中的技能訓練能在深入理解專業知識的同時，培養一線員工專業的實踐技能。并且該裝置還有利對操作順序、調試過程、安裝工藝等工作特性和接線原理的理解和掌握。
2、實訓項目：
設備可以完成以下典型實訓：
2.1 動車組典型電氣控制電路的工作原理與故障分析與排除：
實訓一： PLC的編程實訓；
實訓二：人機界面的基本界面的編程實訓；
實訓三：基本通訊實訓；
實訓四：變頻器基本參數設置實訓；
實訓五：變頻器多速段控制實訓；
實訓六：基于PLC與變頻器的通訊的開環控制實訓；
實訓七：基于PLC與變頻器的通訊的閉環控制實訓；
實訓八：絕對值增量型編碼器在PLC上的編程實訓；
實訓九：人機界面與PLC的通訊實訓；
2.2 基礎繼電控制回路及動車組典型電氣控制電路的安裝：
實訓一：按鈕聯鎖的正、反轉控制線路；
實訓二：接觸器聯鎖電動機正、反轉控制線路；
實訓三：接觸器和按鈕雙重聯鎖正反轉控制線路；
實訓四：按鈕切換的Y-△啟動控制線路；
實訓五：時間繼電器切換Y-△降壓啟動控制線路；
實訓六：三相交流異步電動機能耗制動控制線路；
實訓七：受電弓升降控制電路；
實訓八：主斷控制電路；
實訓九：牽引VVVF控制電路；
實訓十：空調系統控制電路；
實訓十一：緊急、停放車制動與轉向架監控控制電路；
實訓十二：照明控制電路；
實訓十三：列車自動門控制電路；
3、設備系統總體構成
3.1 臺架包含實訓桌、實訓臺、電氣安裝架、考核掛板存放柜等。實驗桌有一個帶鎖抽屜，便于存放實訓指導書、實訓工具及附件，掛板柜便于存放常用的考核掛板；實訓臺有時間管理器，可以設定考核時間， 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路、實訓照明日關燈等。
3.2 實訓裝置配有10寸觸摸屏，既可用于操作控制，又可實時顯示模擬控制對象的動作過程。
3.3 配電安裝實訓考核單元是實現電氣安裝和現場規范實現、工藝實現的理想實訓單元。通過訓練，加強受訓人員了解和掌握國家標準、專業標準、企業標準和相關的操作規范。提高了受訓人員的基本操作技能水平，對行業和企業發展、產品推廣起到積極作用。
3.4 牽引VVVF控制模塊包括觸摸屏、PLC控制器、通訊線纜、變頻器、編碼器組成?？梢詫崿F標準為RS-485的有線串行通信接口，實現上位機對本系統的監控功能。
4、配置清單及技術規格
1、設備總體技術：
1.1 外型：整體尺寸約 1570mm×750mm×1800mm；
1.2 實訓臺架的材料：雙層亞光密紋結構；
1.3 電源：
（1）電源輸入：三相AC 380V ±10% 50HZ 三相五線；
（2）電源輸出： 0~250／2A交流可調電源1路，380／2A三相交流電源2路、220V／2A單相電源2路、0~30V／2A直流可調電源1路，實驗管理器：具有時鐘、定時提醒、定時上電、定時切斷電源功能；
1.4 儀表/表頭：內部測量顯示：指針式交流電壓表1只，數字式直流電壓表3只、數字式直流電流表3只、數字式交流電壓表1只、數字式交流電流表1只，實時監控所測電壓/電流變化；
1.5 保護：短路保護、過載保護、欠壓保護、漏電保護，漏電保護動作電流≤30mA。
2、配置清單及技術規格：
|
序號 |
設備名稱 |
單位 |
數量 |
主要技術規格要求 |
備注 |
|
1 |
★主機模塊 |
套 |
1 |
輸入24點、輸出24點PLC |
|
|
2 |
觸摸屏模塊 |
套 |
1 |
10寸觸摸屏； |
|
|
3 |
USB下載線 |
套 |
1 |
配套 |
|
|
4 |
★受電弓升降控制電路模塊 |
套 |
1 |
按鈕、指示燈、電磁閥、氣源； |
由三個單元組成受電弓控制；
含二個模擬控制對象； |
|
5 |
★緊急、停放制動與轉向架監控控制電路模塊 |
套 |
1 |
按鈕、指示燈、電機 、溫度傳感器 、氣源； |
由三個單元組成緊急、停放制動與轉向架監控；
含一個模擬控制對象； |
|
6 |
★主斷環路控制電路模塊 |
套 |
1 |
按鈕 、指示燈、
電磁閥、氣源； |
由二個單元組成主斷環路控制電路；
含二個模擬控制對象； |
|
7 |
★空調控制電路模塊 |
套 |
1 |
按鈕、指示燈、風機、溫度傳感器 |
由三個單元組成主斷環路控制電路；
含全部模擬被控對象（電機）；； |
|
8 |
★列車VVVF牽引控制模塊 |
套 |
1 |
調節手柄、變頻器、電機、氣動剎車、旋轉編碼器 、氣源； |
由三個單元組成列車VVVF牽引控制電路；
含模擬被控對象； |
|
9 |
★客室照明控制電路模塊 |
套 |
1 |
按鈕、照明燈、指示燈； |
由一個單元組成； |
|
10 |
★列車自動門控制電路 |
套 |
1 |
按鈕、指燈、模擬門、傳感器； |
有一個單元組成； |
|
11 |
配電安裝實訓單元 |
套 |
1 |
由網孔板及安裝元件組成； |
詳見附表1 |
|
12 |
實訓用臺架 |
套 |
1 |
含實訓桌、實訓臺（可移動和固定、鋼制、表面噴塑、實訓用電源等； |
定制 |
|
13 |
常用工具 |
套 |
1 |
配套 |
詳見附表2 |
|
14 |
實訓用耗材 |
套 |
1 |
配套 |
詳見附表2 |
|
15 |
實訓指導書 |
本 |
1 |
配套 |
|
|
16 |
安裝耗材 |
批 |
1 |
配套 |
|
附表1：配電安裝實訓單元
|
序號 |
名稱 |
技術規格 |
數量 |
單位 |
備注 |
|
1 |
網孔板 |
定制 |
1 |
塊 |
|
|
2 |
空氣開關 |
6A、三相 |
1 |
只 |
|
|
3 |
空氣開關 |
6A、二相 |
1 |
只 |
|
|
4 |
熔斷器 |
額定電壓500V，額定電流2A，三相 |
1 |
只 |
|
|
5 |
熔斷器 |
額定電壓500V，額定電流2A，二相 |
1 |
只 |
|
|
6 |
接觸器 |
三常開主觸頭，額定電流9A |
5 |
只 |
AC220V |
|
7 |
熱保護繼電器 |
額定電流20A，熱元件整定電流3.5A |
3 |
只 |
AC220V |
|
8 |
熱保護繼電器座 |
配套 |
3 |
只 |
|
|
9 |
時間繼電器 |
四檔可調，調定時間0～60S |
2 |
只 |
AC220V |
|
10 |
按鈕 |
NP4-11 |
5 |
只 |
|
|
11 |
指示燈 |
ND16 |
3 |
只 |
|
|
12 |
電阻器 |
10W |
3 |
只 |
|
|
13 |
中間繼電器 |
14腳 |
1 |
只 |
AC220V |
|
14 |
中間繼電器座 |
14腳 |
1 |
只 |
|
|
15 |
按鈕與指示燈支架 |
定制 |
1 |
只 |
|
|
16 |
接線端子 |
TB1012 |
3 |
只 |
12節/只 |
附表2：常用工具及耗材（與配電安裝實訓單元配套）
|
序號 |
名稱 |
技術規格 |
數量 |
單位 |
備注 |
|
1 |
數字萬用表 |
配套 |
1 |
臺 |
|
|
2 |
斜口鉗 |
配套 |
1 |
把 |
|
|
3 |
尖嘴鉗 |
配套 |
1 |
把 |
|
|
4 |
剝線鉗 |
配套 |
1 |
把 |
|
|
5 |
冷壓鉗 |
配套 |
1 |
把 |
|
|
6 |
一字螺絲刀 |
4寸 |
1 |
把 |
|
|
7 |
十字螺絲刀 |
4寸 |
1 |
把 |
|
|
8 |
一字螺絲刀 |
3寸 |
1 |
把 |
|
|
9 |
十字螺絲刀 |
3寸 |
1 |
把 |
|
|
10 |
線槽 |
PVC塑料，30×25 |
2 |
根 |
|
|
11 |
導軌 |
35 |
1 |
米 |
鋁合金 |
|
12 |
插針 |
1.5mm2 |
1 |
包 |
1000只 |
|
13 |
導線 |
BVR 1.5mm2 |
5 |
卷 |
黃綠紅藍，雙色各一 |
|
14 |
扎帶 |
100mm |
1 |
包 |
1000只 |
本文鏈接：http://m.hqbet7255.comhttp://m.hqbet7255.com/gdjt/1003.html
文章來源：m.hqbet7255.com??? ?編輯：中人教儀廠??? ?時間：2019-07-10 13:00
常見問題：
1、如果我要購買動車組（CRH3）電氣控制系統安裝與維修實訓考核、動車組電氣系統實訓裝置，是否有安裝、培訓服務呢？
答：我們的設備如果沒有特別注明“不含安裝”“裸機價”“出廠”等字樣的，都是提供安裝、培訓服務的。
2、你們的動車組（CRH3）電氣控制系統安裝與維修實訓考核、動車組電氣系統實訓裝置是否能開增值稅專用發票？
答：可以的，我們是正規企業，并且已經升級到一般納稅人，可以開具增值稅專用發票，如果您需要開動車組（CRH3）電氣控制系統安裝與維修實訓考核、動車組電氣系統實訓裝置的發票，您需要提供開票資料。
3、你們的產品都是自己生產的嗎？都有什么產品資質？
答：我們公司是專業生產教學設備的企業，完全自主生產，并通過了最新版ISO9001認證，擁有多項專利與著作權。
