順平職教中心采購一批機械裝調實訓平臺

中人教儀廠專業生產機械裝調實訓平臺,機械裝調實驗裝置，我們生產的機械裝調實訓平臺,機械裝調實驗裝置以高質量而聞名，并且都是經過技術人員長期鉆研的成熟產品，如果教學設備出現問題我們都會在2小時內效應，如有必要，我們也將上門對機械裝調實訓平臺,機械裝調實驗裝置進行維修。

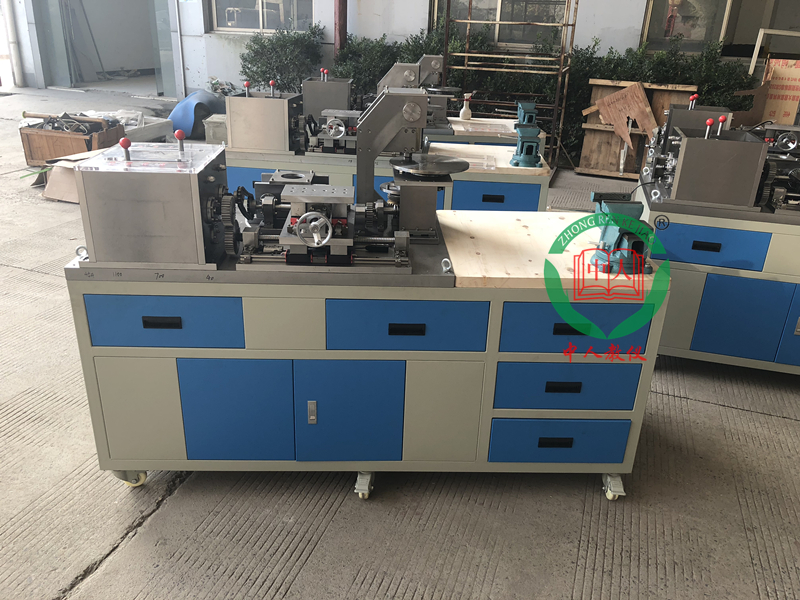

機械裝調實訓平臺技術性能

輸入電源：?jiǎn)蜗嗳€～220V±10%50Hz

交流減速電機1臺：額定功率90W，減速比1:25

設備應由以下模塊組成：

1.實訓臺采用鐵質雙層亞光密紋噴塑結構，包括操作區域和機械裝調區域兩部分。操作區域主要由實木臺面、橡膠墊等組成；機械裝調區域采用鑄件操作臺面。

2.機械傳動機構配置交流減速電機、調速器、電源控制箱等。電源控制箱帶有調速電機電源接口，行程開關接口。

3.多級變速箱由多級變速箱經鏈傳動、齒輪傳動、蝸輪蝸桿傳動及四槽槽輪機構分度后，主要由箱體、齒輪、花鍵軸、間隔套、鍵、角接觸軸承、深溝球軸承、卡簧、端蓋、手動換檔機構等組成。

4.二維工作臺主要由同步帶、鏈、齒輪、蝸桿等傳動機構組成；實現工作臺往返運行，工作臺面裝有行程開關，實現限位保護功能。

5.齒輪減速器主要由直齒圓柱齒輪、角接觸軸承、深溝球軸承、支架、軸、端蓋、鍵等組成，可完成減速器的裝配工藝實訓。主要由四槽槽輪機構、蝸輪蝸桿、推力球軸承、角接觸軸承、臺面、支架等組成。

6.間歇回轉工作臺具有雙軸三級變速輸出，其中一軸輸出帶正反轉功能，頂部用有機玻璃防護。可完成多級變速箱的裝配工藝實訓，實現間歇回轉功能；能完成蝸輪蝸桿、四槽槽輪、軸承等的裝配與調整實訓。還可監控虛擬控制器輸入/輸出狀態，當部件卡住時可使用復位功能復位。軟件具有分步式教學功能，從易到難教學。

7.沖床機構主要由曲軸、連桿、滑塊、支架、軸承等組成，與間歇回轉工作臺配合，實現壓料功能模擬，可完成沖床機構的裝配工藝實訓。

8.動力源主要由滾珠絲桿、直線導軌、臺面、墊塊、軸承、支座、端蓋等組成。分上下兩層，上層手動控制，下層由多級變速箱經齒輪傳動控制，通過學生在平臺上的安裝、調整與檢測，掌握機械傳動機構的裝配與調整技能。

設備應可完成以下實訓項目：

項目一鉗工基本操作技能實訓

任務二銼削技能訓練 任務一劃線技能訓練

任務三鋸削技能訓練 任務四鉆削技能訓練

任務五攻、套螺紋技能訓練 任務六刮削技能訓練

項目二變速箱的裝配與調整

根據裝配圖及裝配工藝要求，進行軸承、軸、鍵、滑移齒輪組、箱體等的裝配與調整。

項目三減速器的裝配與調整

根據裝配圖及裝配工藝要求，完成減速器的裝配與調整。

項目四沖床機構的裝配與調整

根據裝配圖及裝配工藝要求，完成沖床機構的裝配與調整。

項目五間歇回轉工作臺的裝配與調整

根據裝配圖及裝配工藝要求，進行蝸輪蝸桿、四槽槽輪、軸承、支座等的裝配與調整。

項目六二維工作臺的裝配與調整

根據裝配圖要求，進行直線導軌、滾珠絲杠、軸承、支座等的裝配與調整。

項目七機械傳動的安裝與調整

任務一帶傳動機構的裝配與調整

任務二鏈傳動機構的裝配與調整

任務三齒輪傳動機構的裝配與調整

項目八機械系統運行與調整

根據總裝配圖要求，將各單元組裝成系統，按要求進行調整，達到預定功能。

請知悉：如機械裝調實訓平臺,機械裝調實驗裝置涉及到PLC、電氣元件、液壓氣動元件、變頻器、觸摸屏等，可選用其他品牌。如果您對機械裝調實訓平臺,機械裝調實驗裝置比較滿意，您可以致電咨詢我們相關的實訓室建設方案和相關產品推薦。廠家，在購買機械裝調實訓平臺,機械裝調實驗裝置時，我們都贈送1年的免費質保期。
